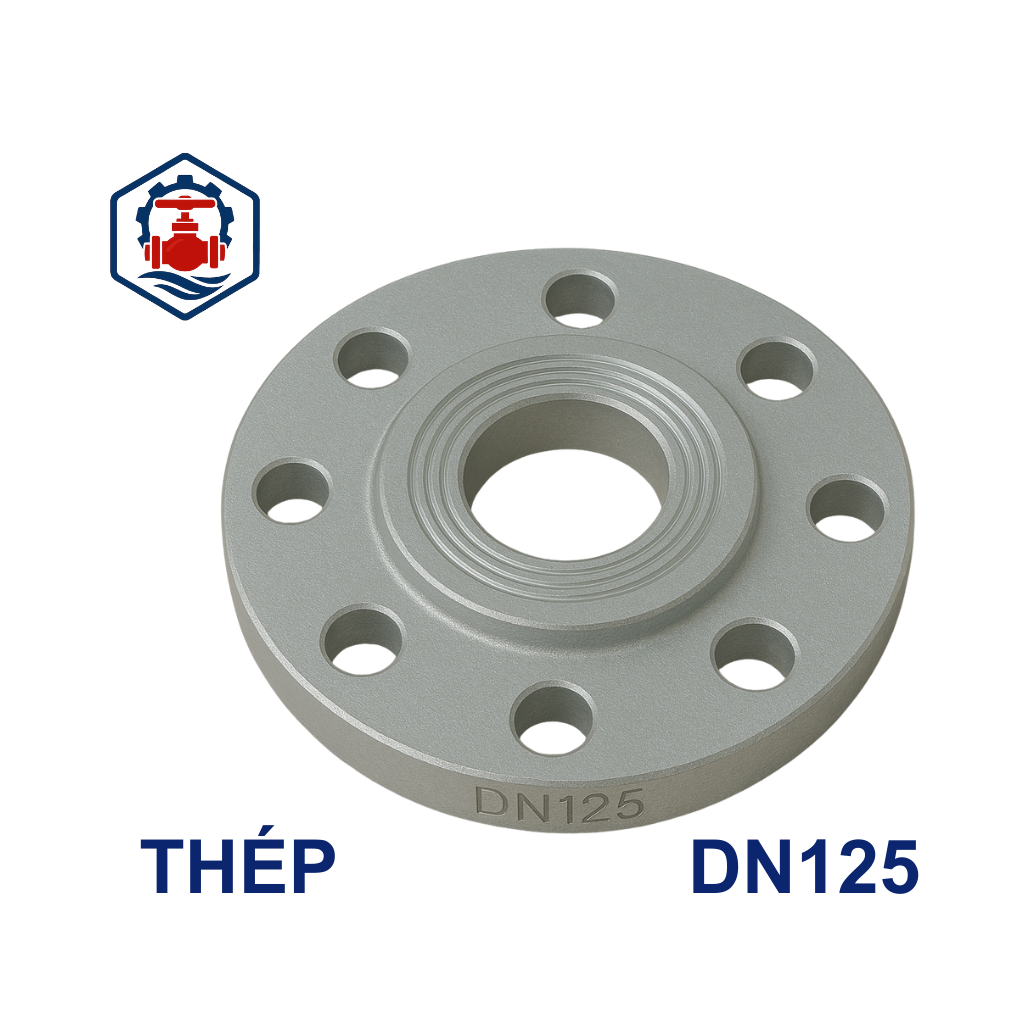

Mặt bích thép mạ kẽm DN125

 Mặt bích thép mạ kẽm DN125 là gì?

• Mặt bích: Là phụ kiện dạng đĩa kim loại có các lỗ xung quanh, dùng để liên kết các đoạn ống, van, bơm hoặc thiết bị khác trong hệ thống đường ống.
• Thép: Chất liệu chế tạo ban đầu là thép carbon.
• Mạ kẽm: Là lớp phủ kẽm nhúng nóng hoặc mạ kẽm điện phân bên ngoài, giúp chống lại sự ăn mòn và tăng tính thẩm mỹ.
• DN125: Kích thước danh định (Nominal Diameter) của mặt bích là 125mm, tương đương với đường kính ngoài khoảng 140-141mm.

Thông số kỹ thuật

• Kích thước:DN125, tương đương với đường kính ống phi 141mm hoặc 5 inch.
• Vật liệu:Thép carbon được mạ kẽm.
• Tiêu chuẩn:Có thể tuân theo nhiều tiêu chuẩn quốc tế khác nhau như JIS, DIN, ANSI, BS.
• Áp lực:Đa dạng từ PN10, PN16, PN25 hoặc Class 150, tùy thuộc vào tiêu chuẩn áp dụng.
• Kiểu kết nối:Có nhiều kiểu dáng khác nhau, bao gồm hàn cổ, hàn trượt, ren, hoặc mù (mặt bích bịt kín).
• Số lỗ bu lông:Ví dụ, theo chuẩn JIS DN125 sẽ có 8 lỗ bu lông.

Cấu tạo

Mặt bích DN125 có cấu tạo là một đĩa tròn (hoặc có thể là dạng vuông), với một mặt phẳng để áp vào mặt bích đối diện hoặc đầu ống, và được khoét các lỗ xung quanh để xiết bu lông. Lớp mạ kẽm bao phủ toàn bộ bề mặt bích để bảo vệ.

Phân loại

Mặt bích thép mạ kẽm DN125 có thể được phân loại dựa trên:

Kiểu kết nối:

• Mặt bích hàn cổ (Weld Neck Flange):Có một phần cổ dài để hàn trực tiếp vào ống.
• Mặt bích hàn trượt (Slip-on Flange):Trượt lên ống và hàn vào cả bên trong lẫn bên ngoài.
• Mặt bích ren (Threaded Flange):Có ren để vặn vào đầu ống có ren.
• Mặt bích mù (Blind Flange):Dùng để bịt kín một đầu ống hoặc một lỗ thiết bị.

Tiêu chuẩn sản xuất: Phân loại theo các tiêu chuẩn quốc tế như JIS (Nhật Bản), DIN (Đức), ANSI (Mỹ), BS (Anh).

Ứng dụng

• Hệ thống cấp thoát nước:Kết nối các đường ống, van, máy bơm nước.
• Hệ thống công nghiệp:Sử dụng trong các nhà máy, khu công nghiệp để kết nối đường ống dẫn hơi, khí, nước nóng.
