Van bi gang DN80 nối bích

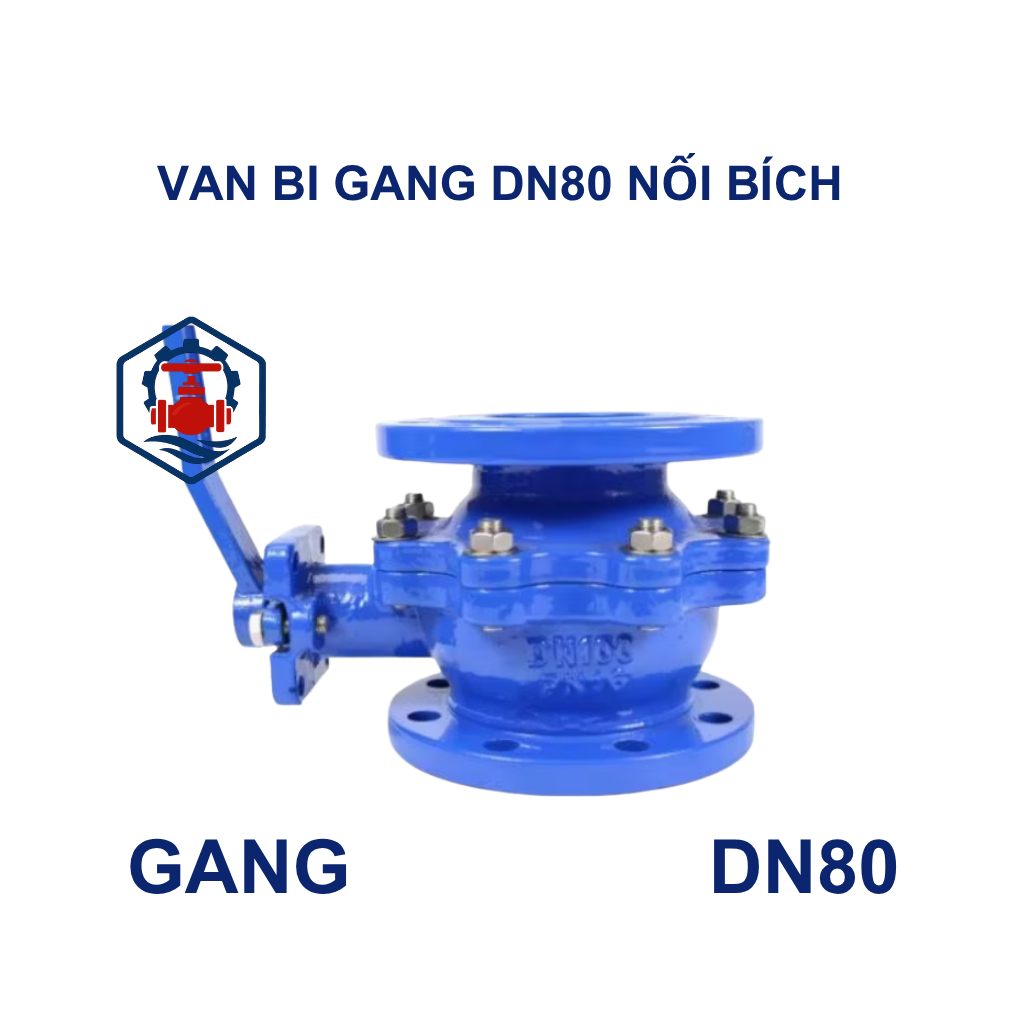

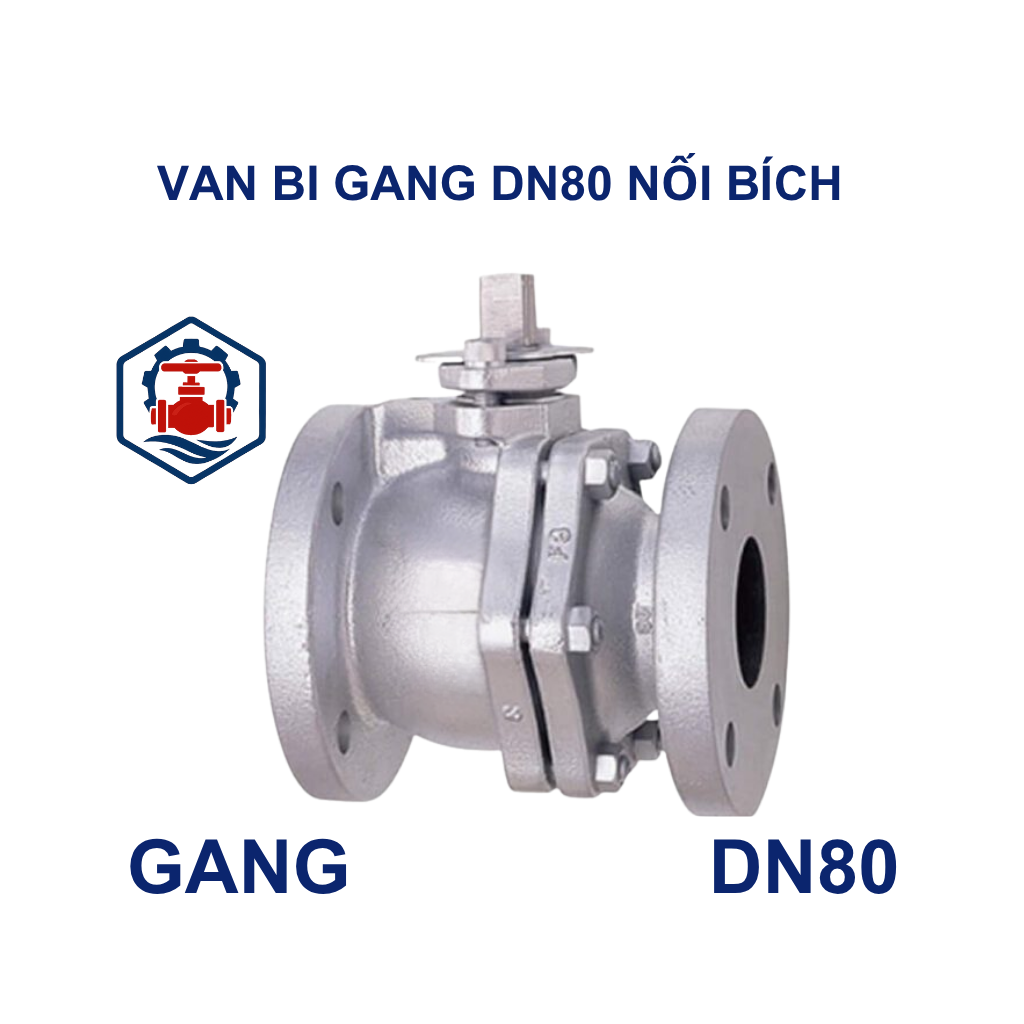

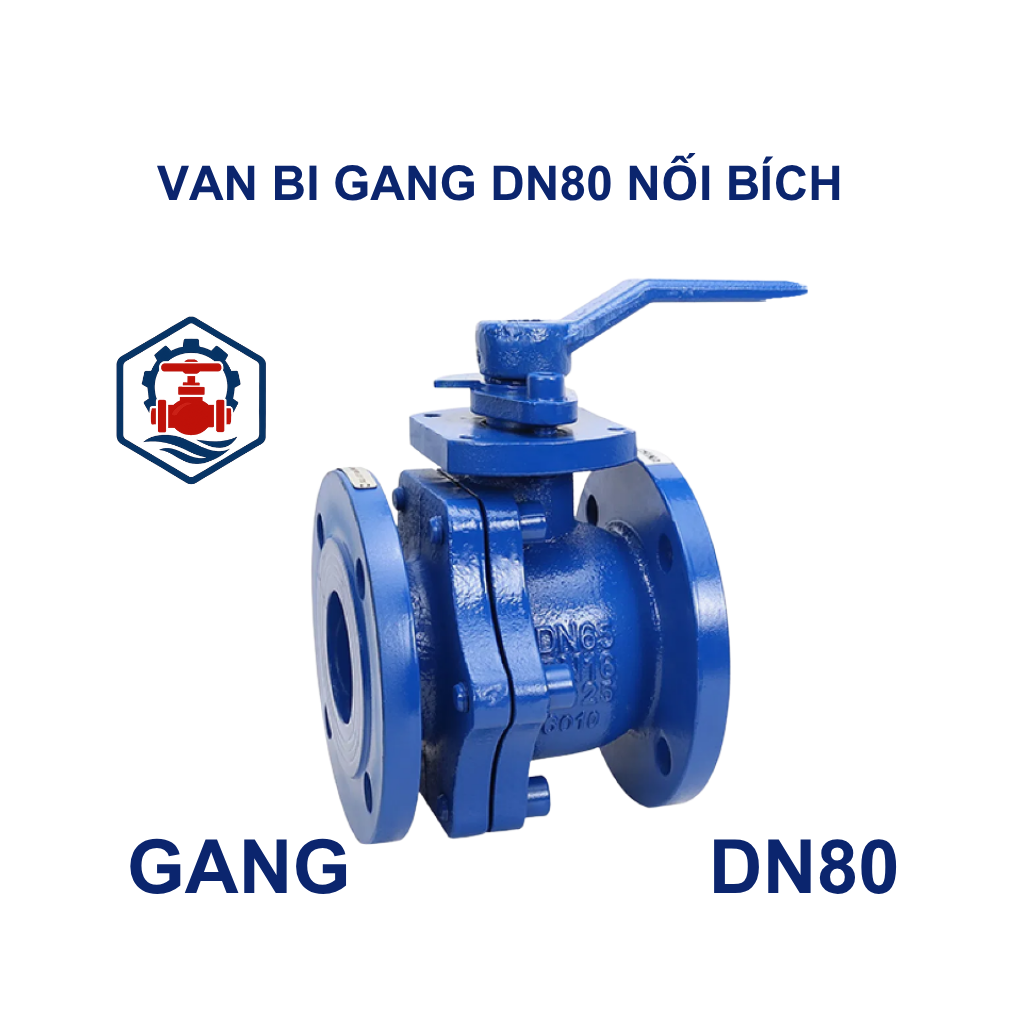

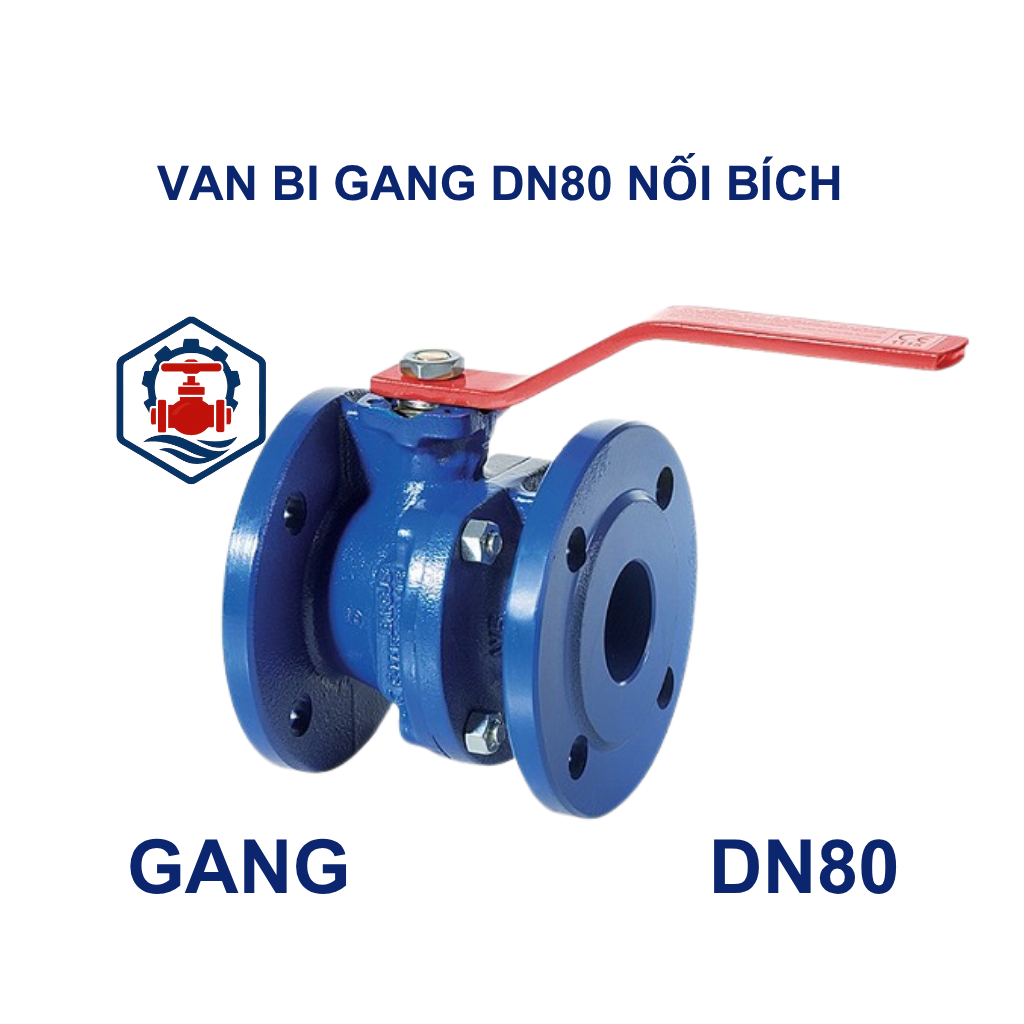

Van bi gang DN80 nối bích là gì?

Van bi gang DN80 nối bích là thiết bị cơ học có chức năng điều tiết dòng chảy bằng cách sử dụng bi xoay có lỗ xuyên tâm. Van được thiết kế với hai mặt bích ở hai đầu, giúp liên kết chắc chắn với đường ống thông qua bu lông. Kích thước danh định DN80 (phi 90 mm) tương đương 3 inch, thích hợp cho các hệ thống trung và lớn.

Thân van được làm từ gang cầu hoặc gang xám, hoạt động ổn định trong môi trường áp suất và nhiệt độ vừa phải, rất phổ biến trong hệ thống cấp nước công nghiệp và xử lý nước thải.

Tiêu chuẩn kỹ thuật van bi gang DN80 nối bích

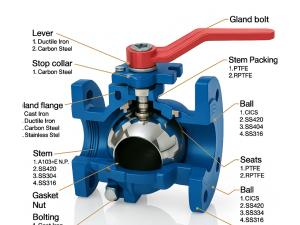

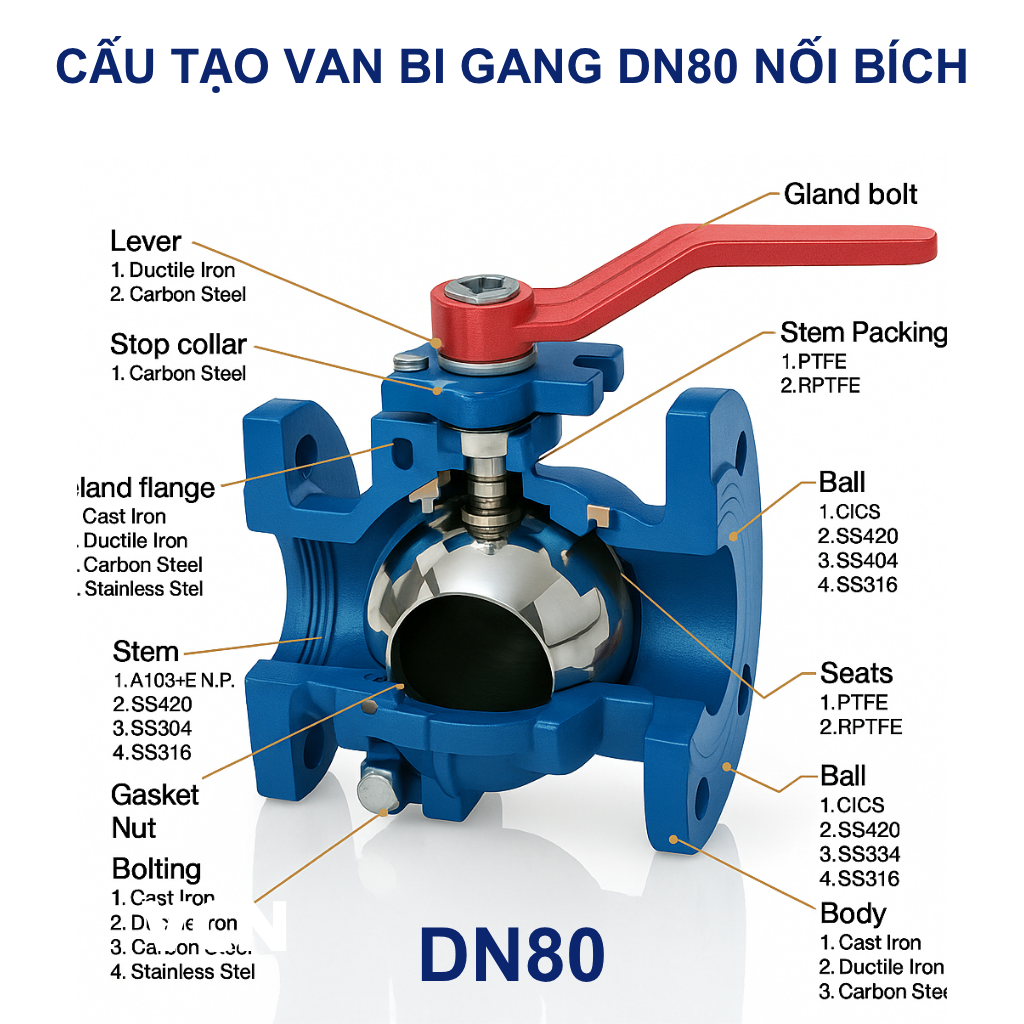

Cấu tạo của van bi gang DN80 nối bích

Van bi gang DN80 mặt bích được cấu tạo từ các bộ phận chính như:

1. Thân van: Đúc từ gang chắc chắn, có hai mặt bích ở hai đầu để liên kết với đường ống.
2. Bi van: Là một viên bi rỗng có lỗ xuyên tâm, làm bằng inox hoặc thép mạ, quay để đóng/mở dòng chảy.
3. Trục van: Kết nối bi van với tay điều khiển, truyền lực xoay.
4. Tay điều khiển: Có thể là tay gạt hoặc tay quay tùy theo kích thước và yêu cầu vận hành.
5. Gioăng làm kín: Thường là PTFE hoặc EPDM, chống rò rỉ và chịu được nhiệt độ, áp suất tốt.
6. Nắp van: Giữ trục van cố định, đồng thời bảo vệ các bộ phận bên trong.

Cơ chế hoạt động của van bi gang DN80 nối bích

Van bi gang DN80 hoạt động theo nguyên lý:

• Khi tay gạt quay 90 độ (hoặc xoay hộp số), bi bên trong xoay để mở lỗ → van mở hoàn toàn.
• Khi quay trở lại vị trí ban đầu, bi sẽ che kín dòng chảy → van đóng hoàn toàn.

Cơ chế đóng/mở bằng xoay bi giúp van vận hành nhanh, ít gây sụt áp và phù hợp với hệ thống cần thao tác đóng ngắt thường xuyên.

Đặc điểm ưu việt của van bi gang DN80 nối bích

• Độ kín cao, nhờ hệ thống gioăng PTFE chất lượng, đảm bảo không rò rỉ.
• Kết nối mặt bích an toàn, dễ lắp đặt và bảo trì.
• Vật liệu gang chắc chắn, chịu được lực tác động, áp suất cao.
• Phù hợp với nhiều loại môi chất, từ nước, khí đến chất lỏng trung tính.
• Dễ dàng vận hành, linh hoạt lựa chọn tay gạt hoặc hộp số.
• Thích hợp với đường ống lớn, giúp dòng chảy lưu thông mạnh mẽ và ổn định.

Tính ứng dụng thực tế của van bi gang DN80 nối bích

Van bi gang DN80 được ứng dụng trong nhiều lĩnh vực như:

• Hệ thống cấp thoát nước tại nhà máy, khu công nghiệp.
• Trạm xử lý nước thải, trạm bơm, bể chứa nước lớn.
• Đường ống khí nén, hơi nước trong nhà xưởng.
• Hệ thống phòng cháy chữa cháy (PCCC) quy mô lớn.
• Ngành công nghiệp thực phẩm, dược phẩm và hóa chất nhẹ.

Lưu ý khi sử dụng van bi gang DN80 nối bích

• Không sử dụng cho môi trường có tính ăn mòn cao như axit mạnh, nước biển nếu không có lớp phủ epoxy.
• Chọn đúng tiêu chuẩn mặt bích tương thích với hệ thống sẵn có (BS, JIS, DIN, ANSI).
• Không ép lực khi tay gạt đang ở vị trí khóa, tránh hỏng trục hoặc mòn bi.
• Bảo dưỡng định kỳ, kiểm tra gioăng làm kín để đảm bảo vận hành ổn định.
• Lắp đặt đúng chiều dòng chảy, theo hướng chỉ dẫn trên thân van.

Kết luận

Van bi gang DN80 nối bích là giải pháp lý tưởng cho hệ thống ống dẫn quy mô lớn yêu cầu đóng ngắt nhanh, độ kín cao và độ bền vượt trội. Với thiết kế chắc chắn, cơ chế vận hành hiệu quả và khả năng chịu áp suất tốt, dòng van này đáp ứng hầu hết nhu cầu sử dụng trong công nghiệp, dân dụng và công trình hạ tầng kỹ thuật.
