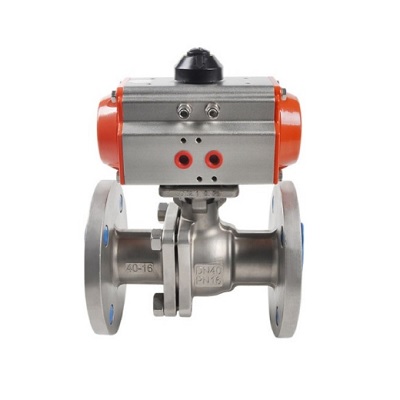

Van bi inox mặt bích điều khiển khí nén

Van bi inox mặt bích điều khiển khí nén là gì?

Van bi inox mặt bích điều khiển khí nén là loại van bi được chế tạo từ inox không gỉ và có kết nối dạng mặt bích, sử dụng bộ điều khiển khí nén để đóng/mở van tự động. Loại van này thường được lắp đặt trong các hệ thống công nghiệp yêu cầu tự động hóa cao, hoạt động nhanh, chính xác và bền bỉ.

Van thường được sử dụng trong các môi trường có áp suất, nhiệt độ cao hoặc yêu cầu chống ăn mòn như xử lý nước, hóa chất, thực phẩm, dầu khí, năng lượng.

Cấu tạo van bi inox mặt bích điều khiển khí nén

Van gồm 2 bộ phận chính:

Phần thân van bi inox:

• Thân van: Làm từ inox 304 hoặc inox 316/316L, có khả năng chịu ăn mòn cao.
• Bi van: Hình cầu rỗng, xoay quanh trục để điều khiển dòng chảy.
• Gioăng làm kín: PTFE, Teflon, Viton – chống rò rỉ.
• Kết nối mặt bích: Theo tiêu chuẩn JIS, DIN, ANSI giúp lắp đặt chắc chắn.

Bộ điều khiển khí nén:

• Thân bộ truyền động: Hợp kim nhôm sơn tĩnh điện.
• Pit-tông: Chuyển động tịnh tiến tạo ra mô-men xoắn.
• Lò xo (với dạng tác động đơn) hoặc hệ thống khí kép (tác động kép).
• Bộ hiển thị hành trình, công tắc giới hạn, van điện từ (tuỳ chọn mở rộng).

Nguyên lý hoạt động

Van hoạt động nhờ lực khí nén được cấp vào bộ truyền động:

• Tác động kép: Khí cấp vào hai đầu để đóng/mở van. Khi mất khí, van giữ nguyên trạng thái.
• Tác động đơn (có lò xo): Khí cấp vào để mở, khi mất khí lò xo sẽ đóng lại (hoặc ngược lại).

Khí nén làm quay trục, truyền lực xuống bi van xoay 90 độ, cho phép dòng lưu chất đi qua hoặc bị chặn lại.

Thông số kỹ thuật van bi khí nén inox mặt bích

Phân loại van bi inox điều khiển khí nén mặt bích

• Theo vật liệu:
  • Inox 304
  • Inox 316/316L (chống ăn mòn cao hơn)
• Theo kiểu tác động:
  • Van bi khí nén tác động đơn (spring return)
  • Van bi khí nén tác động kép (double acting)
• Theo tiêu chuẩn mặt bích:
  • JIS (Nhật Bản)
  • DIN (Châu Âu)
  • ANSI (Mỹ)

Đặc điểm nổi bật

• Tự động hóa hoàn toàn, phản hồi nhanh, phù hợp với hệ thống SCADA, PLC.
• Inox 316/316L chống ăn mòn tuyệt vời, dùng được trong môi trường hóa chất, thực phẩm.
• Kết nối mặt bích chắc chắn, chống rung, phù hợp cho đường ống lớn.
• Đa dạng kích thước, kiểu kết nối và điều khiển, linh hoạt lắp đặt.
• Thích hợp cho môi trường có yêu cầu vệ sinh và an toàn cao.

Bảng giá van bi inox mặt bích điều khiển khí nén (tham khảo)

Giá có thể thay đổi theo loại bộ điều khiển khí nén, xuất xứ, phụ kiện đi kèm và số lượng đặt hàng.

Ứng dụng của van bi inox mặt bích điều khiển khí nén

• Nhà máy xử lý nước thải, cấp nước sạch
• Ngành thực phẩm, đồ uống, sữa, bia
• Ngành dược phẩm, mỹ phẩm
• Ngành hóa chất, axit, bazơ, dung môi
• Ngành dầu khí, năng lượng, nhiệt điện
• Các hệ thống điều khiển tự động hóa trong công nghiệp

Kết luận

Van bi inox mặt bích điều khiển khí nén là thiết bị tự động hóa hiện đại, vận hành mạnh mẽ và ổn định, phù hợp với nhiều ngành công nghiệp có yêu cầu khắt khe về hiệu suất, độ bền và vệ sinh. Với vật liệu inox cao cấp và khả năng điều khiển bằng khí nén, sản phẩm mang đến giải pháp tối ưu cho các hệ thống đường ống hiện đại.
