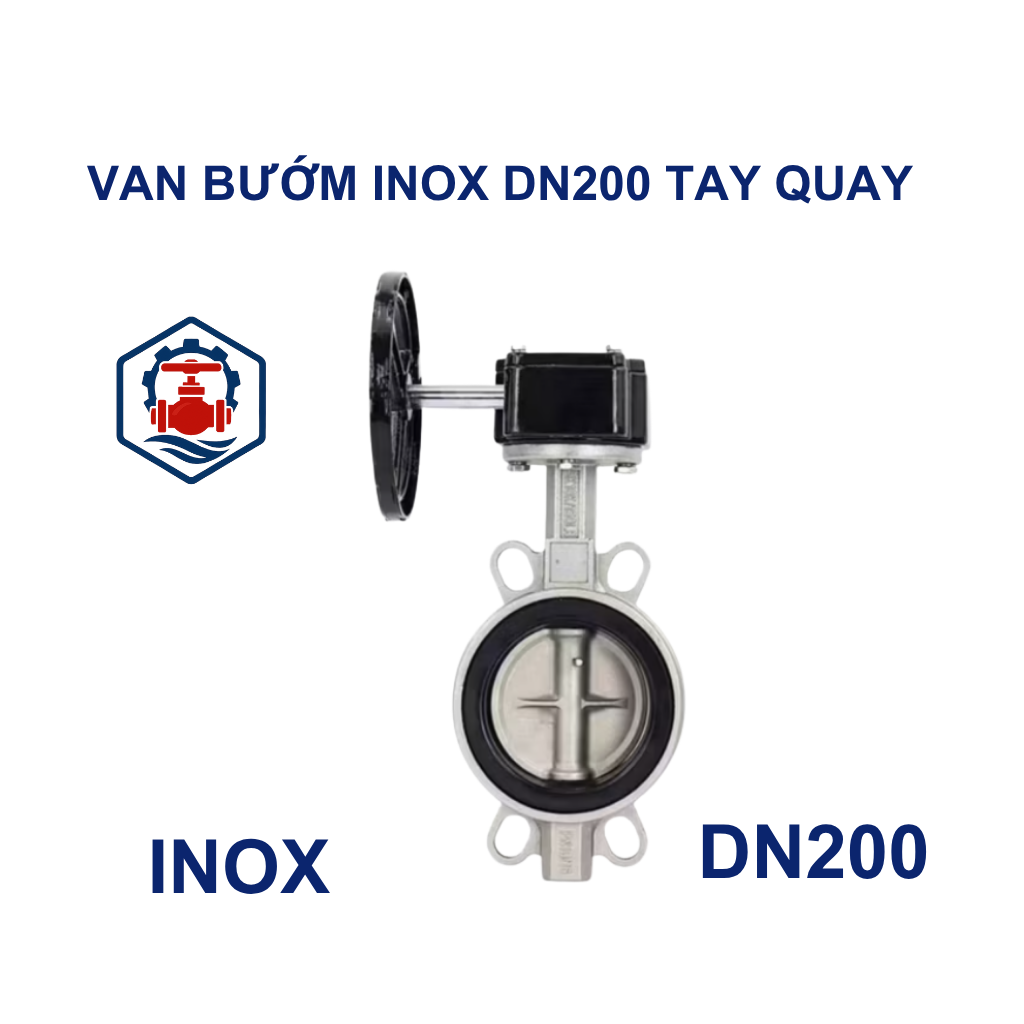

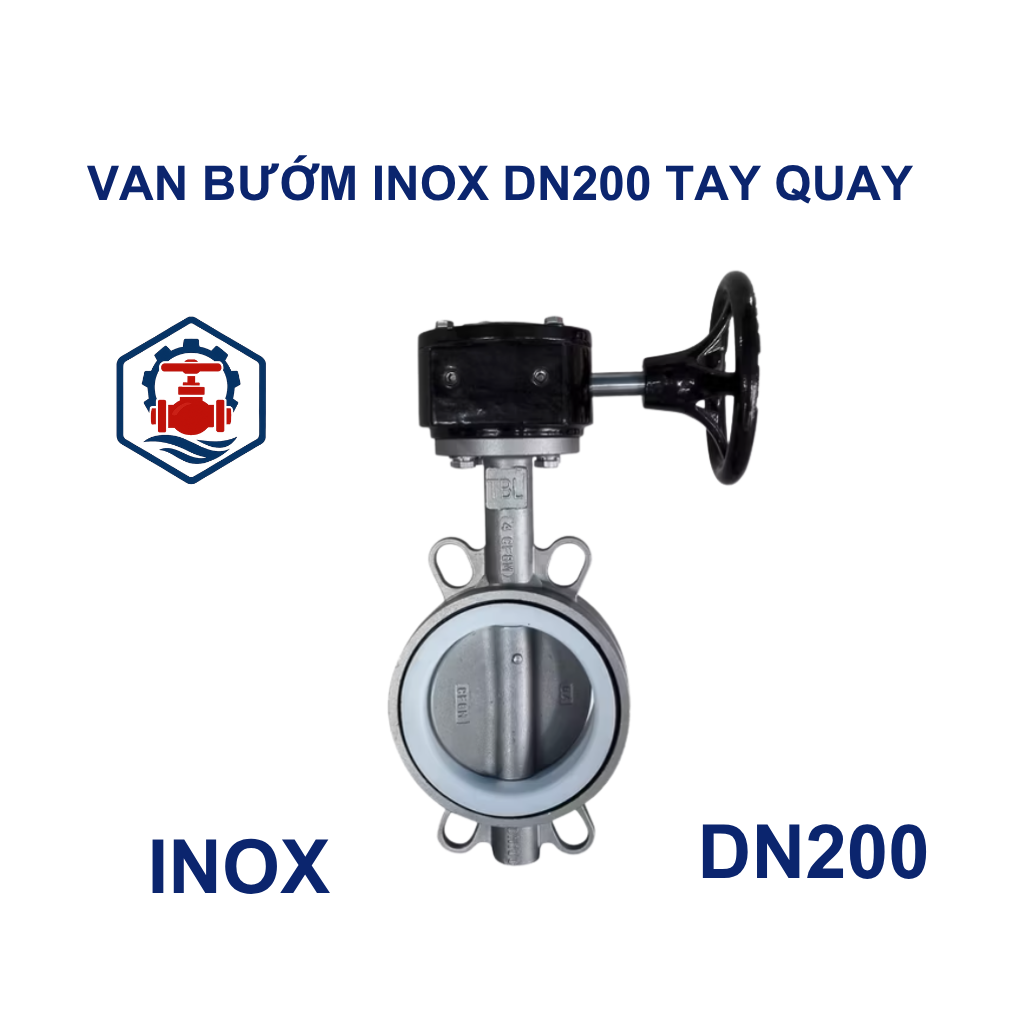

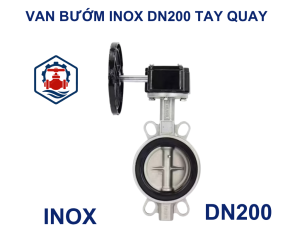

Van bướm inox DN200 tay quay

Van bướm inox DN200 tay quay là gì?

Van bướm inox DN200 tay quay là thiết bị dùng để điều tiết hoặc đóng/mở dòng chảy trong hệ thống ống có đường kính danh định DN200 (phi 219 mm ~ 8 inch). Van được chế tạo từ inox không gỉ, vận hành thông qua tay quay và hộp số giảm tốc giúp kiểm soát chính xác lưu lượng dòng chảy.

Loại van này được sử dụng rộng rãi trong các ngành công nghiệp như cấp thoát nước, thực phẩm, hóa chất, xử lý nước thải, nhờ vào khả năng chống ăn mòn, độ bền cao và vận hành ổn định.

Tiêu chuẩn kỹ thuật Van bướm inox DN200 tay quay

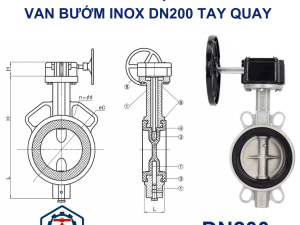

Cấu tạo của van bướm inox DN200 tay quay

Cấu tạo của van bao gồm 5 bộ phận chính:

1. Thân van (Body): Làm bằng inox, có khả năng chịu áp lực và nhiệt độ cao.
2. Đĩa van (Disc): Đóng vai trò chính trong điều tiết dòng chảy, quay quanh trục giữa.
3. Trục van (Stem): Truyền động từ tay quay đến đĩa van.
4. Gioăng làm kín (Seat): Ngăn rò rỉ lưu chất, giúp van vận hành kín tuyệt đối.
5. Tay quay và hộp số (Gear operator): Giúp điều khiển đĩa van nhẹ nhàng, chính xác, phù hợp với van kích thước lớn như DN200.

Cơ chế hoạt động của van bướm inox DN200 tay quay

Van bướm tay quay hoạt động theo nguyên lý quay đĩa van 90 độ quanh trục:

• Khi xoay tay quay, hộp số truyền lực đến trục van.
• Trục làm xoay đĩa van, điều chỉnh dòng chảy từ hoàn toàn mở đến hoàn toàn đóng.
• Khi ở trạng thái mở, đĩa nằm song song dòng chảy. Khi đóng, đĩa vuông góc và chặn hoàn toàn lưu chất.

Cơ chế tay quay kết hợp hộp số giúp điều khiển lực nhẹ hơn so với tay gạt, đặc biệt hiệu quả với đường kính lớn như DN200.

Đặc điểm ưu việt của van bướm inox DN200 tay quay

• Chống ăn mòn vượt trội: Nhờ chất liệu inox 304/316, phù hợp cả với môi trường nước muối, hóa chất, axit nhẹ.
• Vận hành nhẹ nhàng: Tay quay kết hợp hộp số giúp thao tác dễ dàng, không cần dùng nhiều lực.
• Thiết kế nhỏ gọn: So với các loại van khác cùng công năng, van bướm có thiết kế gọn nhẹ, dễ lắp đặt.
• Độ kín cao: Gioăng làm kín bằng EPDM, PTFE giúp đảm bảo không rò rỉ.
• Tuổi thọ cao: Không bị oxy hóa, ít bị ảnh hưởng bởi môi trường làm việc khắc nghiệt.
• Bảo trì đơn giản: Ít chi tiết chuyển động nên ít hư hỏng, dễ thay thế khi cần.

Tính ứng dụng thực tế của van bướm inox DN200 tay quay

Van được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống cấp nước và xử lý nước sạch
• Nhà máy xử lý nước thải
• Hệ thống PCCC (phòng cháy chữa cháy)
• Ngành thực phẩm và đồ uống
• Hệ thống HVAC, hơi, khí nén
• Ngành hóa chất và công nghiệp nhẹ

Lưu ý khi sử dụng van bướm inox DN200 tay quay

• Chọn đúng chất liệu: Nếu dùng cho môi trường chứa hóa chất mạnh, nên ưu tiên inox 316.
• Đảm bảo đúng kích thước và tiêu chuẩn mặt bích: Tránh sai lệch trong lắp đặt.
• Không sử dụng cho chất rắn có độ ăn mòn cơ học cao: Tránh làm mòn đĩa van.
• Vận hành định kỳ: Kiểm tra hộp số, gioăng, trục để đảm bảo hoạt động ổn định.
• Không vặn tay quay quá mức: Tránh gây hư hỏng cơ cấu truyền động.

Kết luận

Van bướm inox DN200 tay quay là thiết bị công nghiệp quan trọng trong điều tiết dòng chảy cho các hệ thống có đường kính lớn. Nhờ vào vật liệu inox cao cấp, cơ chế tay quay tiện lợi và khả năng làm việc trong môi trường khắc nghiệt, sản phẩm là lựa chọn tối ưu cho hệ thống cấp nước, PCCC, thực phẩm và hóa chất.
