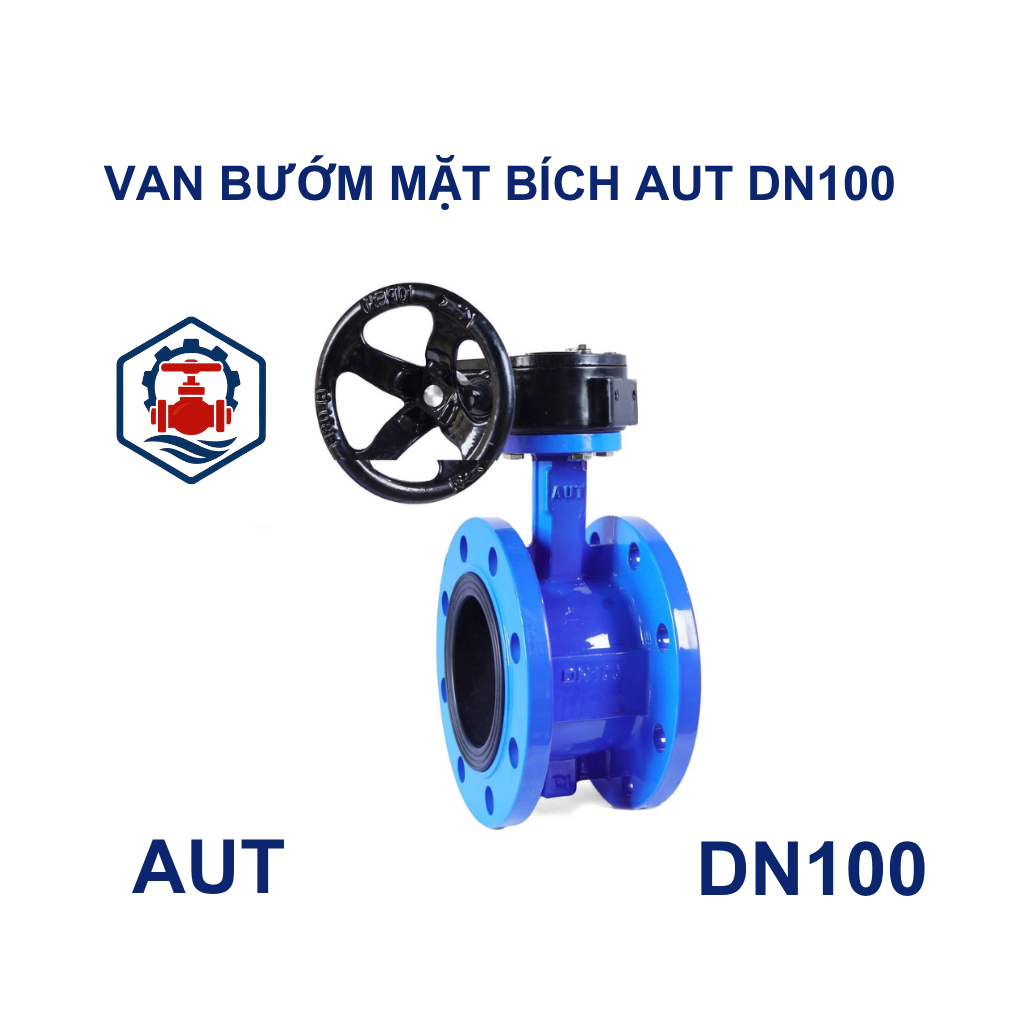

Van bướm mặt bích AUT DN100

Van bướm mặt bích AUT DN100 là gì?

Van bướm mặt bích AUT DN100 là loại van công nghiệp dùng để đóng, mở hoặc điều tiết dòng chất lỏng trong đường ống. Van có đường kính danh nghĩa DN100 (phi 114 mm ~ 4 inch), kết nối bằng mặt bích tiêu chuẩn giúp lắp đặt chắc chắn và giảm rung lắc trong quá trình vận hành.

Sản phẩm được sản xuất bởi thương hiệu AUT Malaysia, chuyên cung cấp các thiết bị van chất lượng cao cho thị trường Đông Nam Á, trong đó có Việt Nam.

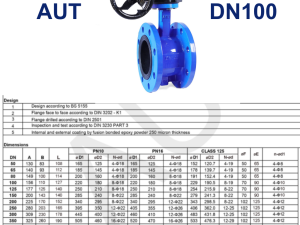

Thông số kỹ thuật van bướm mặt bích AUT DN100

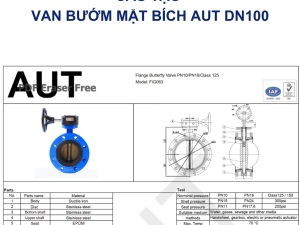

Cấu tạo van bướm mặt bích AUT DN100

Van bướm AUT gồm các bộ phận chính sau:

• Thân van: Làm bằng gang cầu hoặc gang xám, phủ lớp sơn epoxy để chống ăn mòn.
• Đĩa van: Là bộ phận điều tiết dòng chảy, làm từ inox 304 hoặc hợp kim tùy vào môi trường sử dụng.
• Trục van: Nối giữa bộ điều khiển và đĩa, truyền lực xoay để điều chỉnh vị trí đĩa.
• Gioăng làm kín: Làm từ vật liệu đàn hồi như EPDM, NBR hoặc Viton, giúp đảm bảo độ kín, chống rò rỉ.
• Bộ điều khiển: Tay gạt, tay quay hoặc thiết bị điều khiển tự động (khí nén hoặc điện).

Cơ chế hoạt động

Van bướm mặt bích AUT DN100 hoạt động theo nguyên lý xoay đĩa van quanh trục cố định:

• Khi trục xoay 90 độ, đĩa van chuyển từ trạng thái đóng sang mở hoàn toàn hoặc ngược lại.
• Khi đĩa nằm vuông góc với dòng chảy, van đóng hoàn toàn.
• Khi đĩa nằm song song với dòng chảy, van mở hoàn toàn.
• Ngoài ra, có thể điều chỉnh góc mở đĩa để kiểm soát lưu lượng theo yêu cầu sử dụng.

Cơ chế này cho phép đóng/mở nhanh chóng, vận hành dễ dàng, tiết kiệm thời gian và chi phí bảo trì.

Ưu điểm nổi bật của van bướm mặt bích AUT DN100

• Kết nối mặt bích vững chắc: Đảm bảo độ kín, dễ dàng lắp đặt và bảo trì.
• Vật liệu bền bỉ: Gang phủ epoxy chống gỉ, đĩa van inox chống ăn mòn, phù hợp với nhiều loại lưu chất.
• Độ kín cao: Nhờ gioăng làm kín linh hoạt, hạn chế tối đa rò rỉ trong quá trình vận hành.
• Vận hành linh hoạt: Tùy chọn điều khiển tay hoặc tự động hóa (điện, khí).
• Giá thành hợp lý: Tối ưu chi phí đầu tư ban đầu và tiết kiệm chi phí vận hành về lâu dài.
• Ứng dụng đa dạng: Dùng được cho nhiều hệ thống và lĩnh vực công nghiệp.

Ứng dụng của van bướm mặt bích AUT DN100

Van bướm AUT DN100 được ứng dụng rộng rãi trong:

• Hệ thống cấp và thoát nước công nghiệp, dân dụng
• Hệ thống phòng cháy chữa cháy (PCCC)
• Ngành xử lý nước thải, nước sạch
• Ngành công nghiệp hóa chất nhẹ
• Ngành thực phẩm, đồ uống (sử dụng vật liệu inox)
• Hệ thống HVAC – điều hòa, thông gió
• Các nhà máy, xí nghiệp, khu công nghiệp, nhà cao tầng

Lưu ý khi sử dụng van bướm mặt bích AUT DN100

• Kiểm tra tiêu chuẩn mặt bích của đường ống trước khi lắp đặt để đảm bảo độ khớp.
• Lựa chọn vật liệu phù hợp với lưu chất: Ví dụ, dùng gioăng EPDM cho nước, NBR cho dầu.
• Không sử dụng cho môi trường có chất ăn mòn mạnh nếu không dùng loại vật liệu chuyên dụng.
• Bảo trì định kỳ để kiểm tra độ kín, tình trạng gioăng và trục van.
• Lắp đúng chiều dòng chảy theo ký hiệu mũi tên trên thân van.
