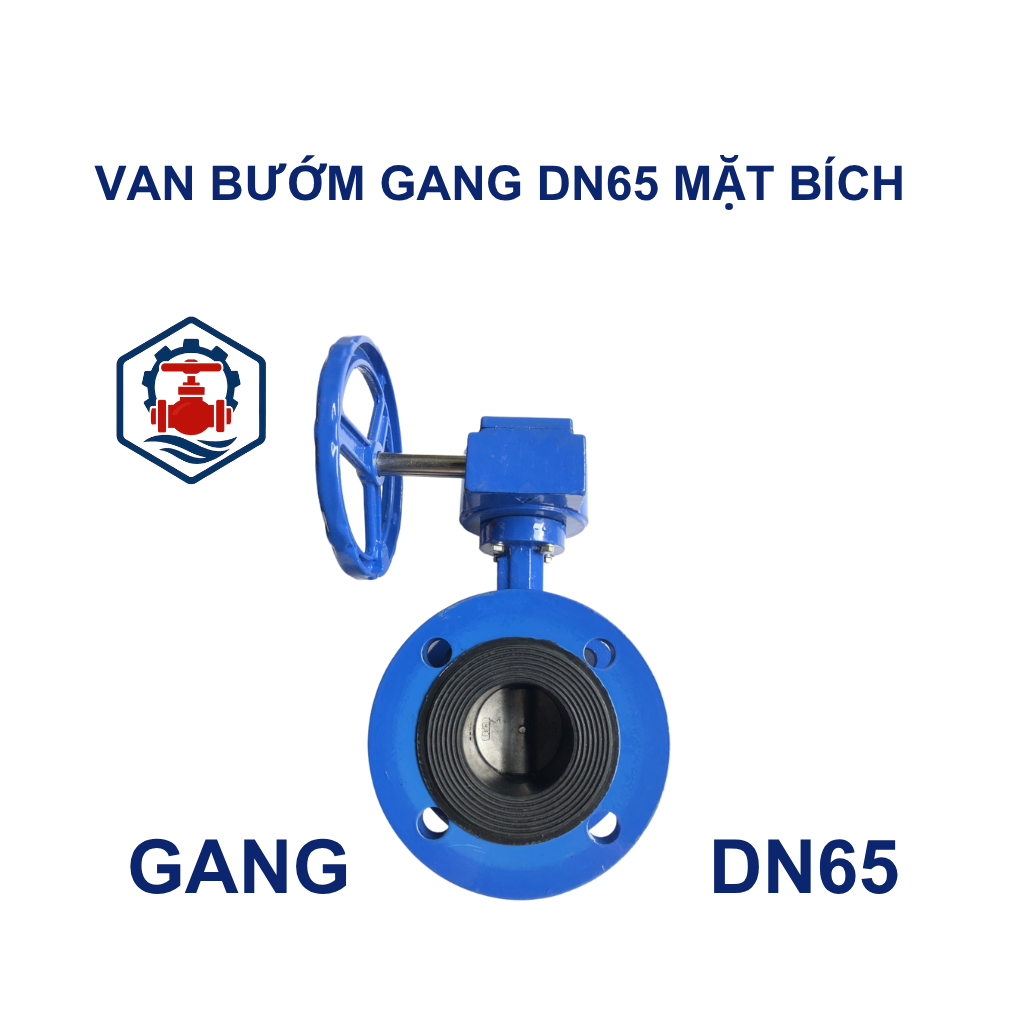

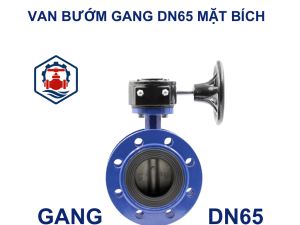

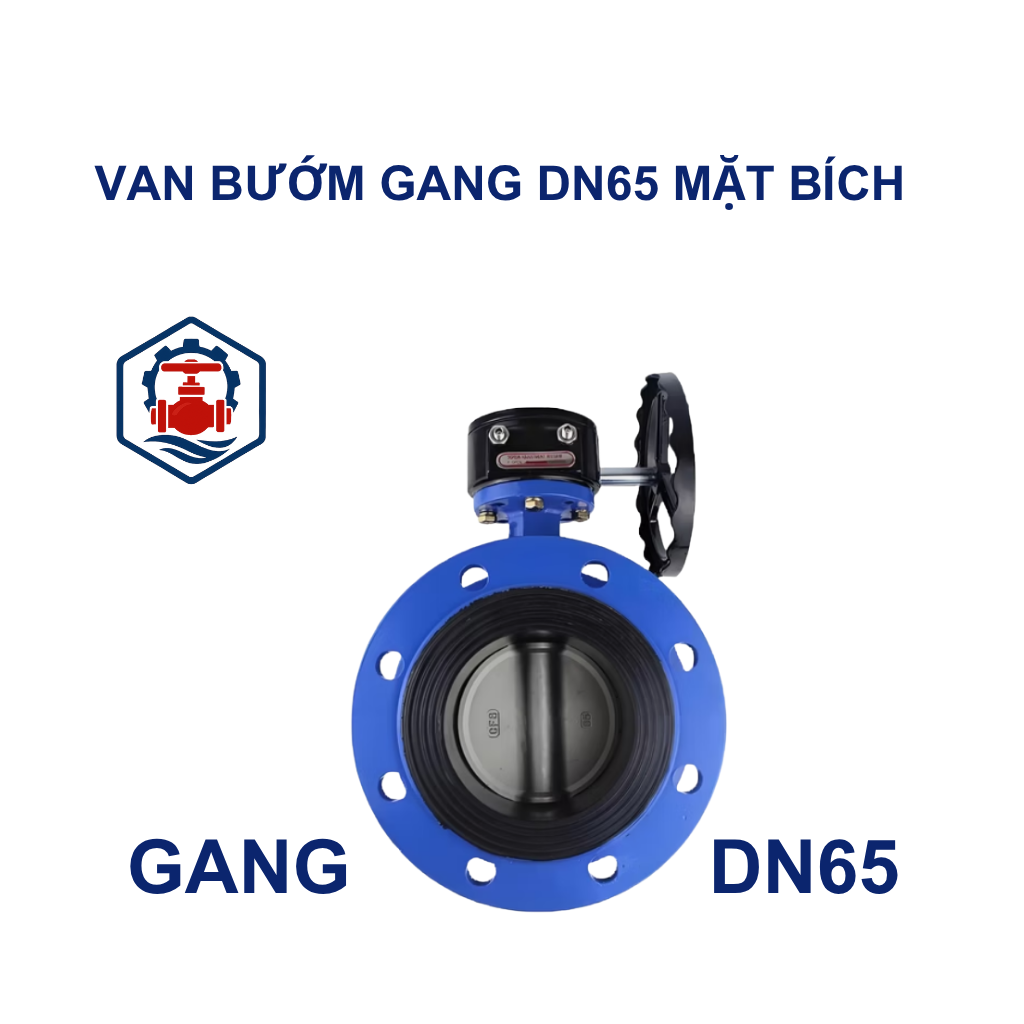

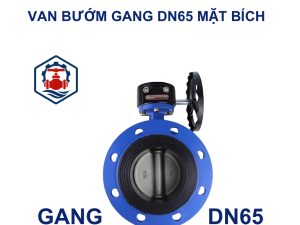

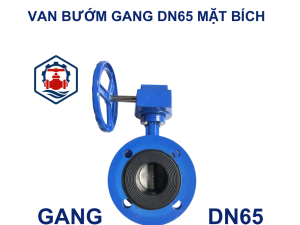

Van bướm mặt bích DN65

Van bướm mặt bích DN65 là gì?

Van bướm mặt bích DN65 là loại van có đường kính danh nghĩa 65mm, kết nối vào hệ thống ống thông qua mặt bích tiêu chuẩn (JIS, BS, ANSI). Van hoạt động bằng cách xoay một đĩa tròn quanh trục để kiểm soát dòng chảy chất lỏng hoặc khí trong đường ống.

Đây là thiết bị phổ biến trong các hệ thống cấp thoát nước, PCCC, xử lý nước thải và ngành công nghiệp hóa chất.

Thông số kỹ thuật van bướm mặt bích DN65

Cấu tạo van bướm mặt bích DN65

Van bướm DN65 mặt bích có cấu tạo gồm các bộ phận chính:

• Thân van: Đúc bằng gang, inox hoặc thép, tích hợp mặt bích ở hai đầu.
• Đĩa van: Hình tròn, xoay quanh trục để kiểm soát dòng chảy.
• Gioăng làm kín: Cao su hoặc teflon, đảm bảo độ kín khi van đóng.
• Trục van: Truyền lực từ tay điều khiển đến đĩa van.
• Tay điều khiển: Tay gạt, tay quay hoặc bộ điều khiển tự động.

Cơ chế hoạt động của van bướm mặt bích DN65

Van hoạt động dựa trên nguyên lý xoay:

• Khi tay gạt hoặc tay quay được xoay, trục van truyền chuyển động đến đĩa.
• Đĩa van xoay 90 độ cho phép đóng hoàn toàn, mở hoàn toàn hoặc điều tiết lưu lượng.
• Khi mở, đĩa nằm song song với dòng chảy; khi đóng, đĩa nằm vuông góc và chặn dòng.

Van cho khả năng điều khiển nhanh, ít tiêu tốn năng lượng và không gây sụt áp lớn.

Đặc điểm ưu việt của van bướm mặt bích DN65

• Kết nối chắc chắn: Mặt bích giúp van chịu được áp suất cao, chống rò rỉ.
• Thiết kế gọn nhẹ: So với van cổng hoặc van bi, van bướm nhỏ gọn hơn.
• Dễ lắp đặt và bảo trì: Cấu tạo đơn giản, dễ tháo lắp và thay thế linh kiện.
• Tiết kiệm chi phí: Giá thành hợp lý, hiệu quả cao trong điều tiết dòng.
• Tính linh hoạt cao: Phù hợp cả hệ thống nước sạch, nước thải, khí nén, dầu…

Ứng dụng của van bướm DN65 mặt bích trong thực tế

Van bướm mặt bích DN65 được sử dụng phổ biến trong nhiều lĩnh vực như:

• Hệ thống cấp thoát nước đô thị và công nghiệp
• Trạm bơm, nhà máy xử lý nước thải
• Ngành phòng cháy chữa cháy (PCCC)
• Hệ thống HVAC – điều hòa thông gió
• Ngành công nghiệp hóa chất, thực phẩm, dầu khí

Lưu ý khi sử dụng van bướm mặt bích DN65

• Lựa chọn đúng tiêu chuẩn mặt bích theo hệ thống (JIS, BS, ANSI).
• Kiểm tra gioăng định kỳ, tránh rò rỉ do lão hóa vật liệu.
• Không sử dụng cho chất lỏng chứa hạt rắn lớn, dễ gây kẹt đĩa.
• Đảm bảo đúng hướng dòng chảy khi lắp đặt.
• Không đóng mở van quá nhanh để tránh hiện tượng sốc nước (water hammer).

Tổng kết

Van bướm mặt bích DN65 là thiết bị quan trọng trong hệ thống dẫn chất lỏng và khí có áp. Với thiết kế mặt bích chắc chắn, khả năng vận hành linh hoạt, độ bền cao và tính ứng dụng đa dạng, dòng van này ngày càng được ưa chuộng trong công nghiệp và dân dụng. Việc lựa chọn đúng kích thước, vật liệu và tiêu chuẩn kết nối sẽ giúp tối ưu hiệu quả sử dụng và giảm thiểu rủi ro kỹ thuật.
