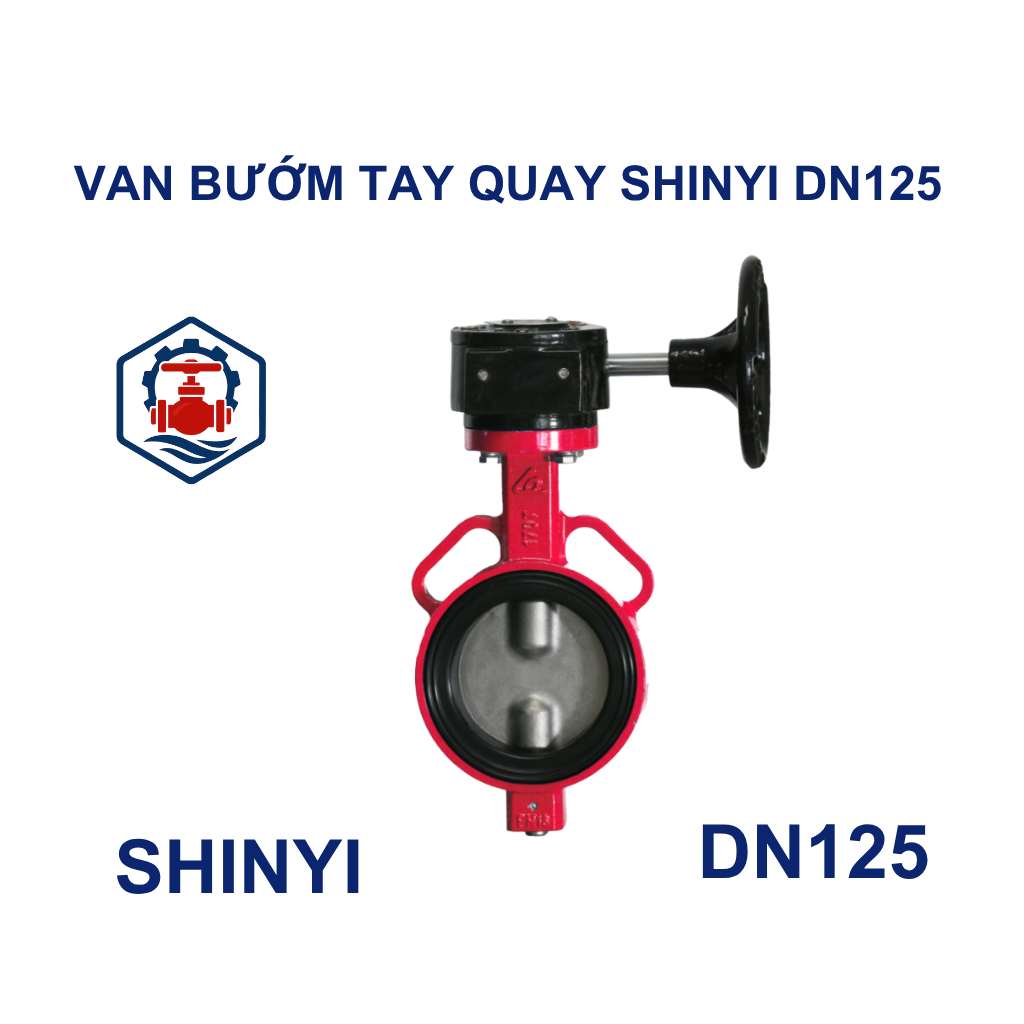

Van bướm tay quay Shinyi DN125

Van bướm tay quay Shinyi DN125 là gì?

Van bướm tay quay Shinyi DN125 là thiết bị cơ khí công nghiệp được lắp đặt trên đường ống để thực hiện chức năng đóng, mở hoặc điều tiết dòng lưu chất thông qua cơ cấu điều khiển tay quay. Kích thước DN125 tương đương phi 141 mm hoặc 5 inch, kết nối kiểu Wafer kẹp giữa hai mặt bích, giúp dễ dàng lắp đặt, bảo trì.

Van sử dụng cơ cấu hộp số trợ lực giúp xoay đĩa van dễ dàng và chính xác, đặc biệt hiệu quả trong các hệ thống đường ống có áp suất trung bình đến cao.

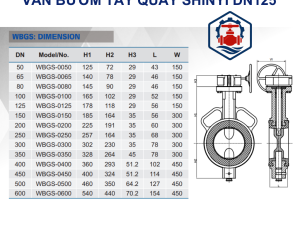

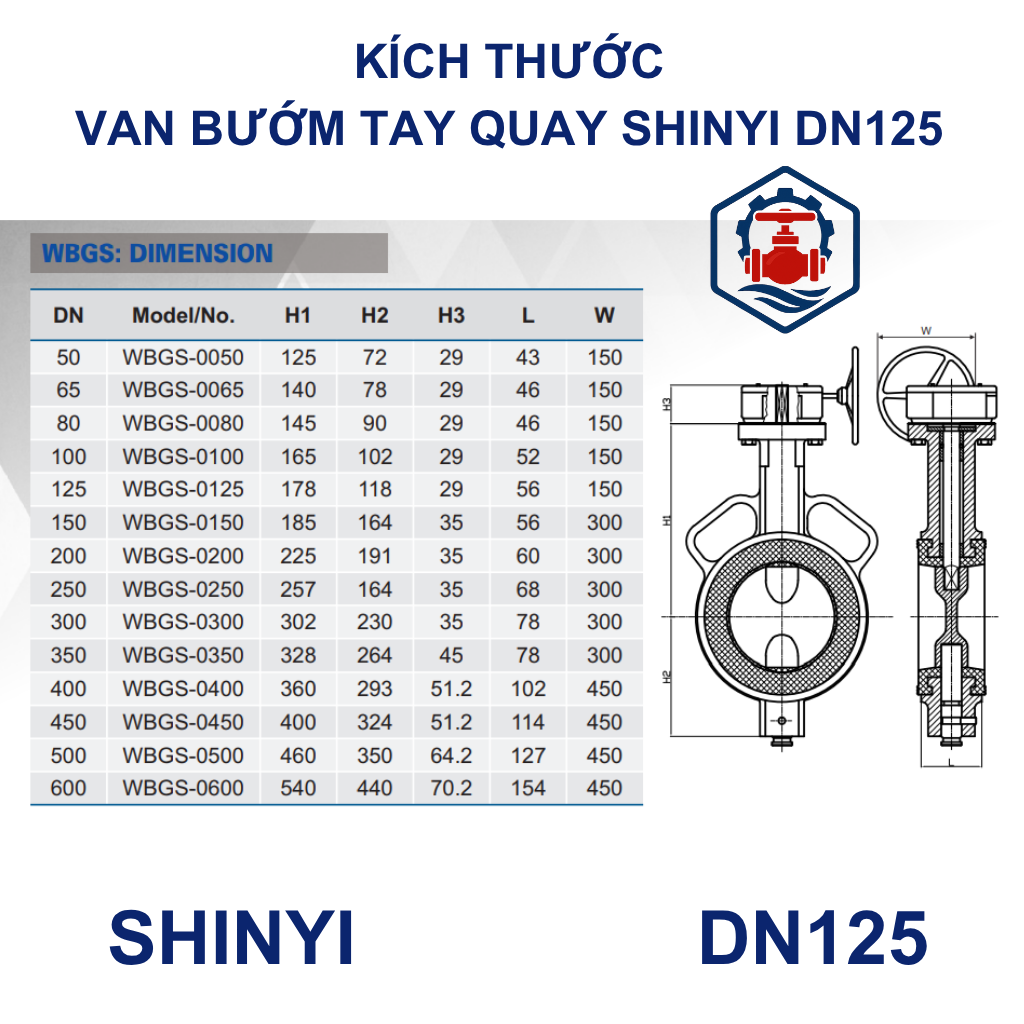

Tiêu chuẩn kỹ thuật van bướm tay quay Shinyi DN125

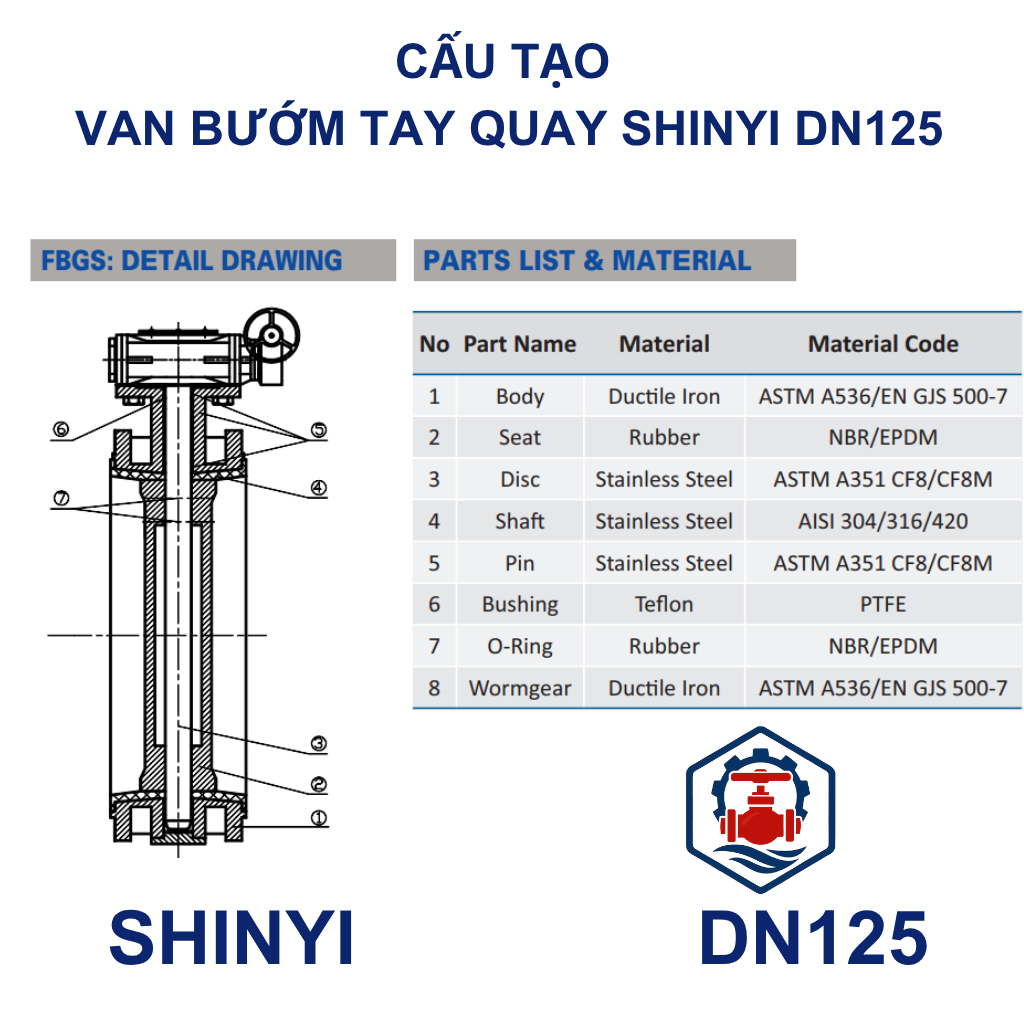

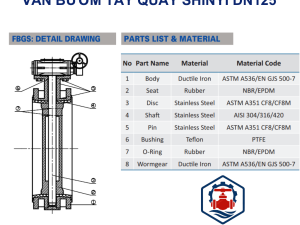

Cấu tạo van bướm tay quay Shinyi DN125

Van bướm Shinyi DN125 gồm các bộ phận chính:

• Thân van: Làm bằng gang cầu FCD450, phủ lớp sơn epoxy dày giúp chống ăn mòn và oxy hóa.
• Đĩa van: Gia công từ inox 304 hoặc gang mạ Niken, có độ cứng cao và chống mài mòn tốt.
• Gioăng làm kín: EPDM hoặc NBR có độ đàn hồi cao, tạo độ kín khít tối đa, hạn chế rò rỉ.
• Trục van: Truyền động từ hộp số đến đĩa van.
• Tay quay + hộp số: Hệ thống bánh răng truyền động giúp điều khiển nhẹ nhàng, chính xác.

Cơ chế hoạt động của van bướm tay quay Shinyi DN125

Van hoạt động dựa trên nguyên lý xoay đĩa:

• Người vận hành xoay tay quay.
• Hộp số truyền động làm quay trục van → trục xoay đĩa van từ 0° đến 90°.
• Đĩa song song dòng chảy → van mở hoàn toàn.
• Đĩa vuông góc dòng chảy → van đóng kín.

Cơ cấu này giúp điều chỉnh lưu lượng dễ dàng, giảm thiểu lực tác động trong quá trình vận hành.

Đặc điểm ưu việt của van bướm tay quay Shinyi DN125

• Đóng mở nhẹ nhàng: Tay quay trợ lực hộp số giúp thao tác dễ hơn, không cần dùng nhiều sức.
• Kín khít, không rò rỉ: Gioăng EPDM/NBR có độ bền cao, chịu nhiệt và áp lực tốt.
• Chống ăn mòn hiệu quả: Thân gang phủ epoxy và đĩa inox bền bỉ với thời gian.
• Tiết kiệm không gian lắp đặt: Thiết kế nhỏ gọn dạng Wafer phù hợp không gian hẹp.
• Độ bền lâu dài: Phù hợp môi trường nước sạch, nước thải, PCCC, hóa chất nhẹ.

Ứng dụng thực tế của van bướm tay quay Shinyi DN125

Van bướm DN125 Shinyi được sử dụng trong nhiều hệ thống:

• Hệ thống cấp và thoát nước nhà máy, khu đô thị
• Hệ thống PCCC trong tòa nhà, nhà xưởng
• Xử lý nước thải, nước sạch
• Ngành công nghiệp thực phẩm, dược phẩm
• Hệ thống HVAC, làm mát, điều hòa không khí
• Ngành hóa chất nhẹ, bột giấy, xi măng

Lưu ý khi sử dụng van bướm tay quay Shinyi DN125

• Kiểm tra chiều dòng chảy trước khi lắp đặt theo đúng hướng ký hiệu trên thân van.
• Không vận hành quá nhanh để tránh gây sốc áp hoặc hỏng hóc cơ cấu truyền động.
• Bảo trì định kỳ để kiểm tra độ mòn của gioăng và tình trạng đĩa van.
• Chọn gioăng đúng loại chất lỏng, tránh bị ăn mòn hoặc giãn nở.
• Tránh lắp đặt tại vị trí chịu lực rung lắc lớn, gây ảnh hưởng đến độ bền.

Kết luận

Van bướm tay quay Shinyi DN125 là giải pháp điều tiết dòng chảy hiệu quả, bền bỉ và tiết kiệm cho nhiều hệ thống công nghiệp và dân dụng. Với thiết kế chắc chắn, cơ chế vận hành nhẹ nhàng, sản phẩm mang đến hiệu suất sử dụng cao và tuổi thọ lâu dài, đáp ứng tiêu chuẩn kỹ thuật khắt khe.
