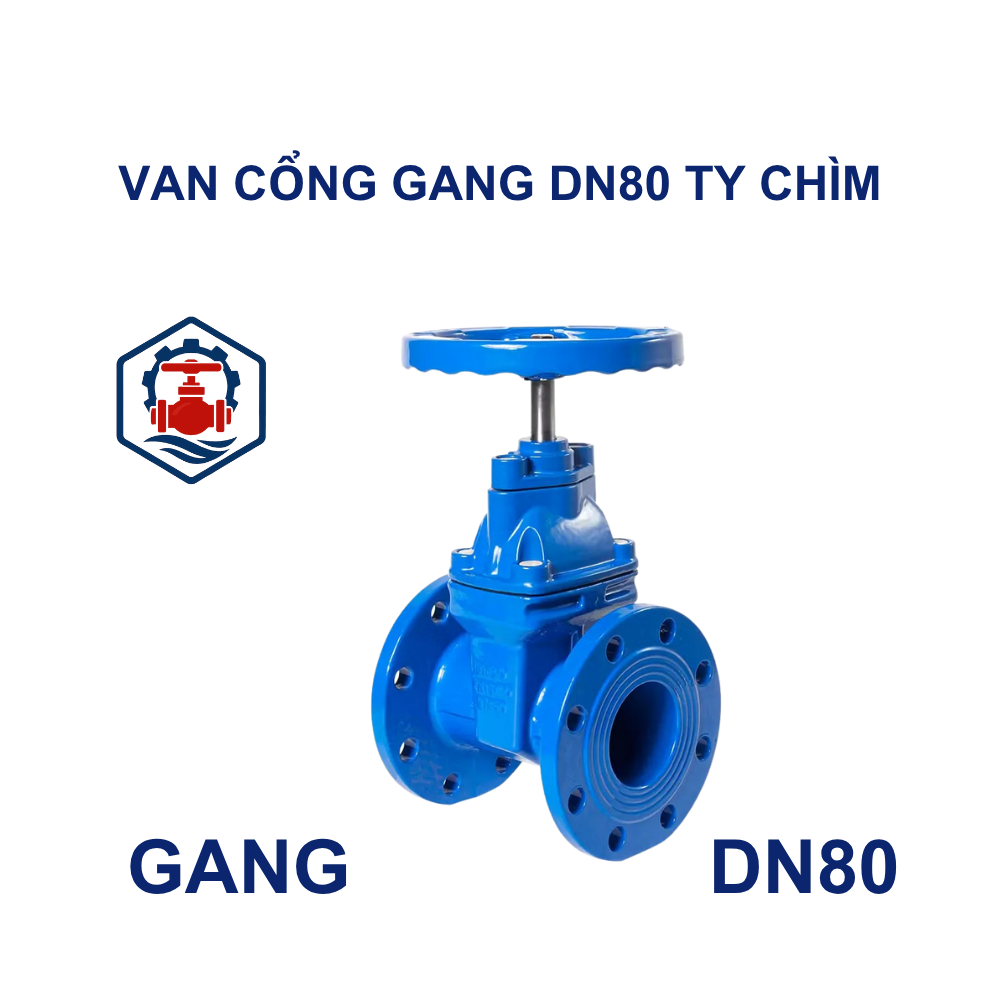

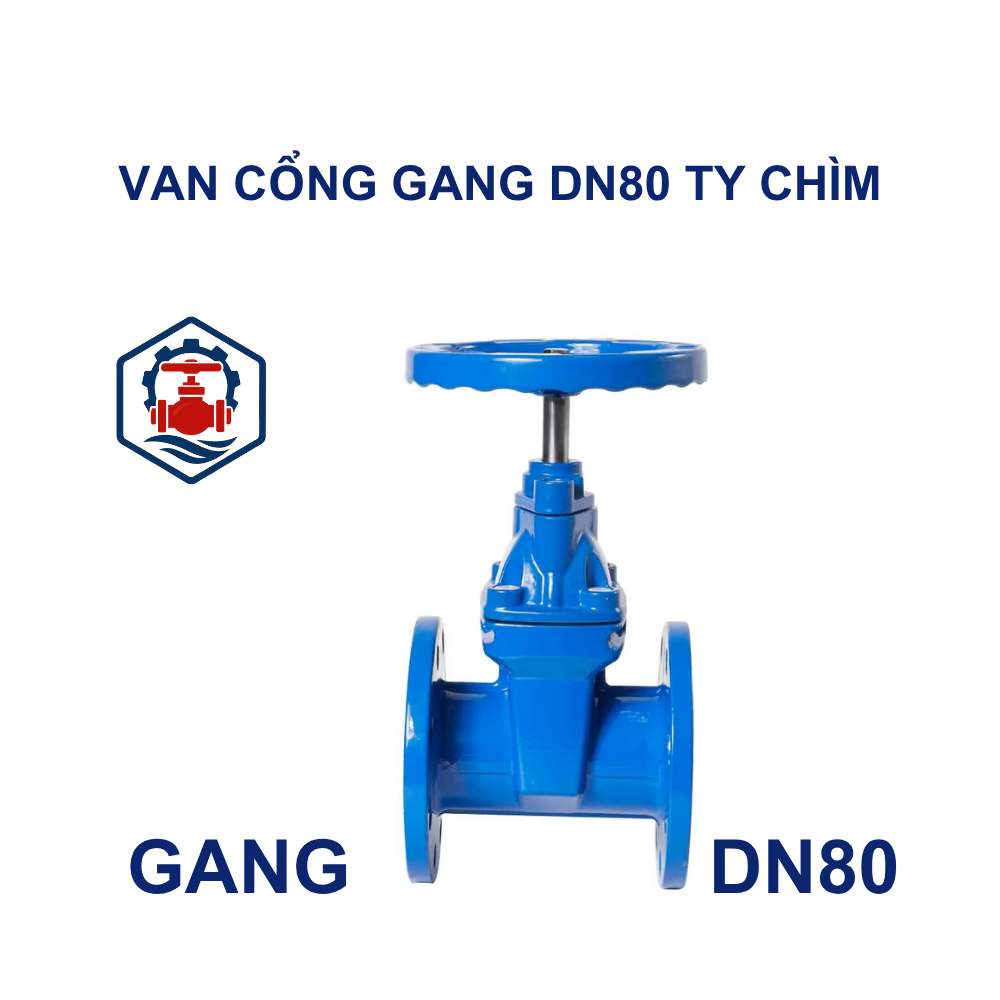

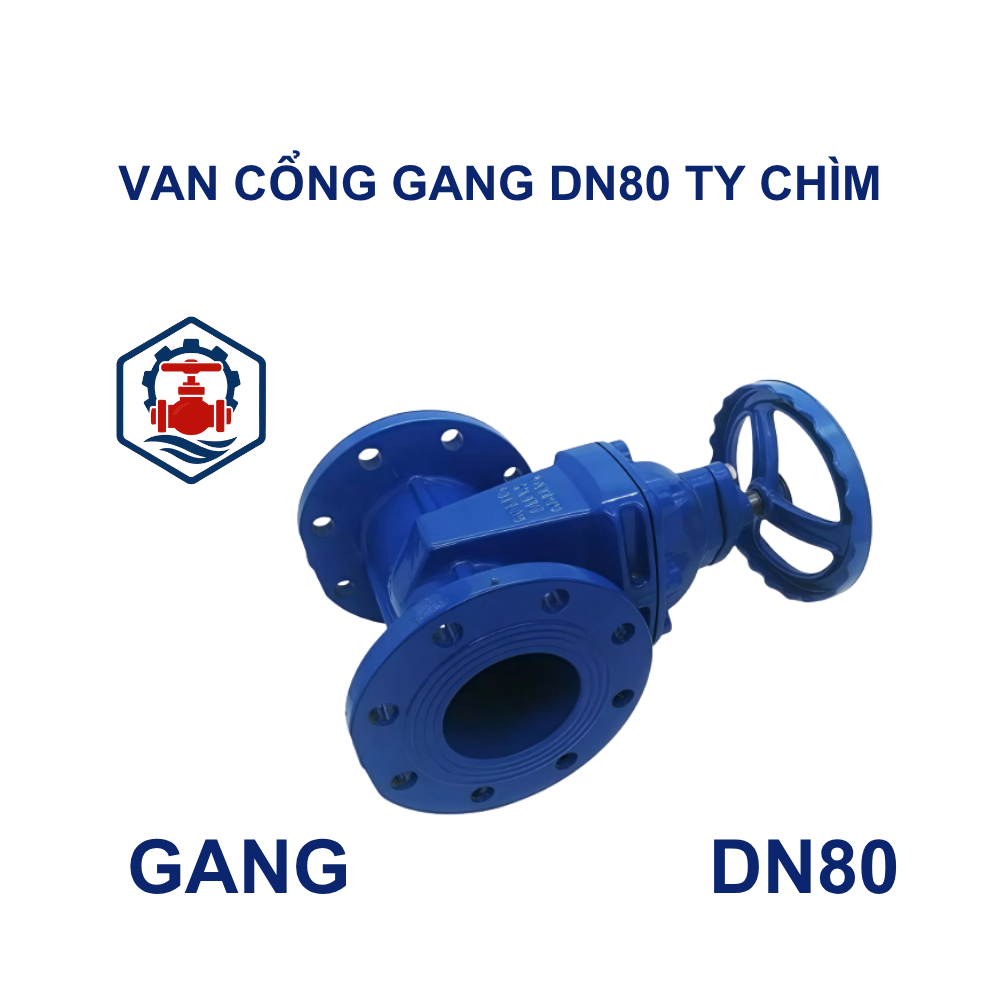

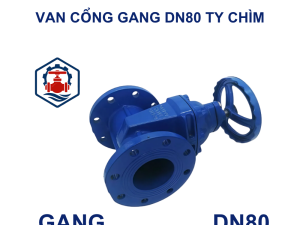

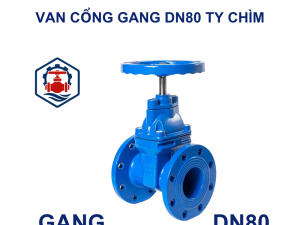

Van cổng gang DN80 ty chìm

Van cổng gang DN80 ty chìm là gì?

Van cổng ty chìm gang DN80 là loại van có kích thước danh định DN80, tương đương phi 88.9 mm (3 inch), làm từ vật liệu gang và thiết kế trục (ty) nằm chìm trong thân van. Van hoạt động theo cơ chế nâng/hạ đĩa van theo phương thẳng đứng, cho phép dòng chất lỏng đi qua hoặc chặn lại hoàn toàn.

Ty chìm nghĩa là phần trục điều khiển không trồi lên khi vận hành, giúp tiết kiệm không gian và an toàn hơn trong môi trường chật hẹp.

Tiêu chuẩn kỹ thuật van cổng gang DN80 ty chìm

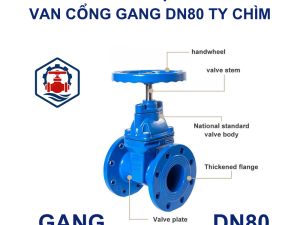

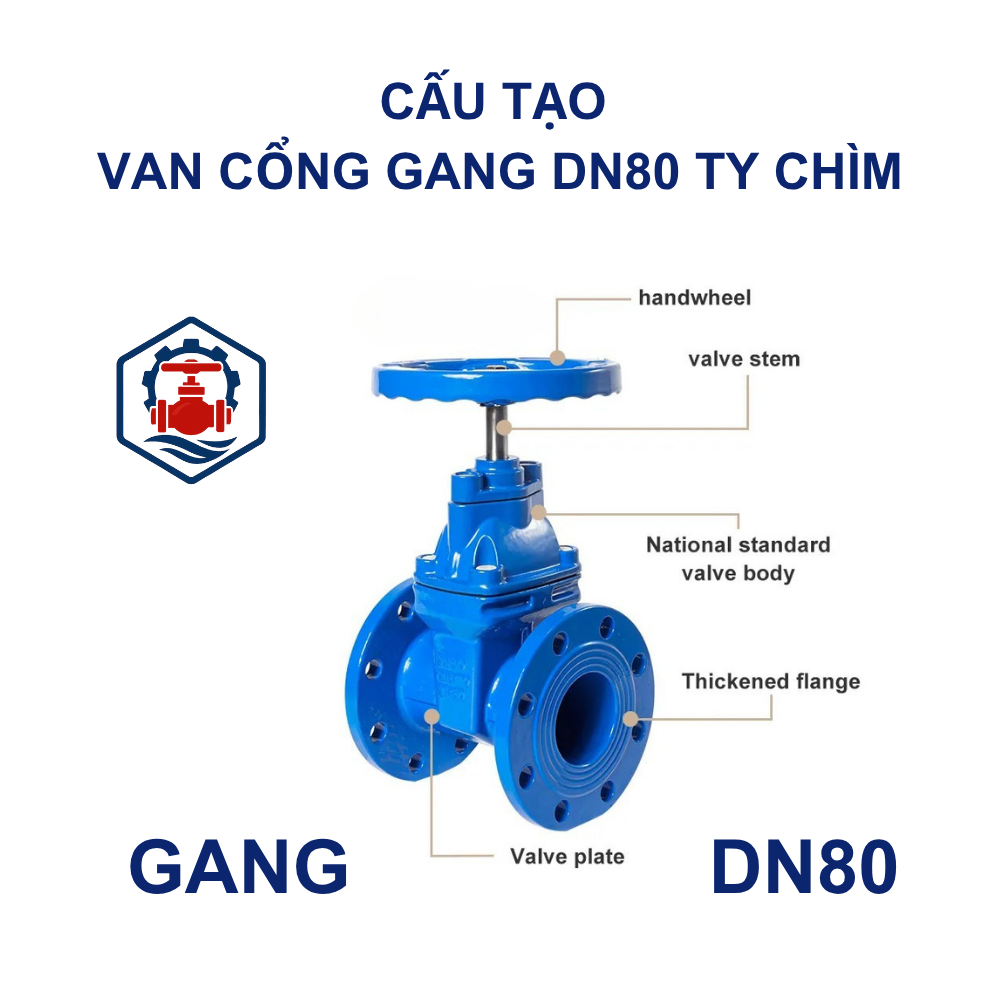

Cấu tạo van cổng gang DN80 ty chìm

Van bao gồm các bộ phận chính:

• Thân van: Đúc từ gang, chịu áp lực tốt.
• Nắp van: Gắn bulong với thân, dễ tháo lắp để bảo trì.
• Đĩa van (cửa van): Đóng mở theo chiều dọc, làm kín hiệu quả.
• Ty van (trục van): Dạng chìm, quay trong thân van, không nhô ra ngoài.
• Gioăng làm kín: Thường là cao su EPDM, đảm bảo kín nước tuyệt đối.
• Tay quay: Dùng điều khiển thao tác đóng/mở van bằng tay.

Nguyên lý hoạt động van cổng gang DN80 ty chìm

• Khi người vận hành quay tay quay, ty van quay theo, kéo theo đĩa van dịch chuyển lên xuống.
• Khi đĩa van hạ xuống hoàn toàn: van đóng kín dòng chảy.
• Khi đĩa van nâng lên: cho phép dòng chất lỏng lưu thông.
• Thiết kế ty chìm giúp van giữ nguyên kích thước ngoài khi vận hành, đảm bảo gọn gàng, an toàn.

Ưu điểm nổi bật của van cổng gang DN80 ty chìm

• Tiết kiệm không gian: Thiết kế ty chìm giúp tối ưu lắp đặt trong hố van, tủ kỹ thuật.
• Vận hành ổn định: Đĩa van di chuyển tuyến tính giúp mở hoàn toàn dòng chảy mà không gây cản trở.
• Chống ăn mòn tốt: Phủ epoxy dày chống lại điều kiện môi trường ẩm ướt.
• Dễ bảo trì: Có thể tháo nắp và thay gioăng nhanh chóng.
• Độ kín cao: Hạn chế tối đa rò rỉ, đảm bảo an toàn vận hành hệ thống.
• Chi phí hợp lý: Giá cả phải chăng so với van inox hoặc đồng cùng kích thước.

Ứng dụng thực tế của van cổng gang DN80 ty chìm

• Hệ thống cấp nước sinh hoạt, nước sạch đô thị
• Trạm xử lý nước thải, nhà máy cấp nước
• Đường ống phòng cháy chữa cháy (PCCC)
• Hệ thống hạ tầng kỹ thuật trong khu công nghiệp
• Đường ống dẫn khí nén, hơi nước nhẹ (áp lực thấp)

Lưu ý khi sử dụng van cổng gang DN80 ty chìm

• Không sử dụng trong môi trường chứa hóa chất có tính ăn mòn cao hoặc nhiệt độ quá 80°C.
• Phải lắp đúng chiều dòng chảy, theo ký hiệu mũi tên trên thân van.
• Không lắp van nghiêng hoặc lắp ngược để tránh kẹt đĩa và giảm tuổi thọ.
• Kiểm tra định kỳ để bôi trơn trục van, vệ sinh tránh tắc nghẽn do bùn, cặn.
• Không vận hành van khi áp lực đường ống vượt mức quy định của nhà sản xuất.

Kết luận

Van cổng gang DN80 ty chìm là giải pháp lý tưởng cho các hệ thống cấp thoát nước và công trình hạ tầng cần van đóng/mở an toàn, nhỏ gọn và bền bỉ. Với khả năng vận hành ổn định, độ kín cao và chi phí hợp lý, dòng van này ngày càng được ưu tiên lựa chọn tại nhiều dự án trong nước.
