Van cổng tín hiệu điện AUT DN125

Van cổng tín hiệu điện AUT DN125 là gì?

Van cổng AUT tín hiệu điện DN125 là loại van cổng ty nổi kết hợp với công tắc tín hiệu điện có đường kính danh định DN125 (phi 141.3 mm – tương đương 5 inch). Van cho phép kiểm soát trạng thái đóng/mở và đồng thời gửi tín hiệu về hệ thống giám sát hoặc trung tâm điều khiển phòng cháy chữa cháy.

Van thuộc model FIG014, được thiết kế chuyên dụng cho hệ thống sprinkler và các ứng dụng yêu cầu theo dõi trạng thái từ xa.

Bảng tiêu chuẩn kỹ thuật van cổng tín hiệu điện AUT DN125

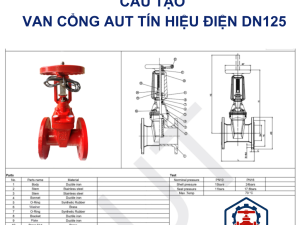

Cấu tạo van cổng tín hiệu điện AUT DN125

Van gồm các bộ phận chính sau:

• Thân van: Làm từ gang cầu FCD, phủ sơn epoxy chống ăn mòn, bền trong môi trường khắc nghiệt.
• Ty van (ty nổi): Làm từ inox 304, cho phép dễ dàng quan sát trạng thái van.
• Đĩa van: Gang đúc bọc cao su EPDM, đảm bảo độ kín tuyệt đối khi đóng.
• Bánh quay: Vận hành bằng tay để điều khiển van đóng hoặc mở.
• Công tắc tín hiệu: Cảm biến điện tích hợp báo hiệu trạng thái vận hành của van (mở hoặc đóng).

Cơ chế hoạt động

Van cổng AUT hoạt động theo nguyên lý cơ học kết hợp tín hiệu điện:

1. Người vận hành xoay bánh quay → Ty van nâng lên hoặc hạ xuống.
2. Đĩa van theo đó mở hoặc đóng dòng chảy.
3. Đồng thời, công tắc tín hiệu sẽ truyền trạng thái “OPEN” hoặc “CLOSE” về tủ trung tâm hoặc hệ thống giám sát SCADA.
4. Tín hiệu dạng tiếp điểm khô (dry contact), tương thích với nhiều loại thiết bị báo động, hệ thống báo cháy, báo trạng thái.

Đặc điểm ưu việt của van cổng tín hiệu điện AUT DN125

• Tích hợp giám sát từ xa: Công tắc tín hiệu giúp theo dõi trạng thái van dễ dàng từ trung tâm.
• Chất liệu cao cấp: Gang cầu phủ epoxy chống ăn mòn, ty inox không gỉ, hoạt động bền bỉ.
• Ty nổi dễ quan sát: Hỗ trợ kiểm tra trạng thái thủ công ngay tại chỗ.
• Tương thích đa hệ thống: Kết nối với tủ PCCC, hệ thống tự động, báo cháy, SCADA,…
• Dễ dàng lắp đặt – bảo trì: Cấu trúc đơn giản, thiết kế phổ thông, dễ thay thế.

Ứng dụng thực tế

Van cổng tín hiệu điện AUT DN125 được sử dụng rộng rãi trong:

• Hệ thống PCCC vách tường, trạm bơm chữa cháy, sprinkler tự động.
• Hệ thống báo cháy trung tâm yêu cầu trạng thái đóng/mở van rõ ràng.
• Trung tâm thương mại, khách sạn, bệnh viện, nhà máy công nghiệp.
• Dự án cấp thoát nước đô thị, nơi cần đóng/mở nhanh dòng chảy và kiểm soát từ xa.
• Hệ thống điều khiển tự động hóa (PLC, SCADA,…).

Lưu ý khi sử dụng

• Không dùng van để điều tiết lưu lượng, chỉ sử dụng để đóng hoặc mở hoàn toàn.
• Lắp đặt theo đúng chiều dòng chảy và đảm bảo kết nối mặt bích chính xác.
• Kiểm tra công tắc tín hiệu định kỳ để đảm bảo truyền tín hiệu chính xác.
• Bảo trì định kỳ (ít nhất 6 tháng/lần) để đảm bảo hoạt động ổn định.
• Không để van hoạt động trong môi trường ngập nước kéo dài nhằm bảo vệ bộ phận điện.

Kết luận

Van cổng tín hiệu điện AUT DN125 là thiết bị lý tưởng cho hệ thống PCCC và cấp nước công nghiệp yêu cầu kiểm soát trạng thái van từ xa. Với chất liệu bền bỉ, khả năng giám sát điện chính xác và vận hành ổn định, sản phẩm mang lại hiệu quả vượt trội, góp phần đảm bảo an toàn trong mọi tình huống.
