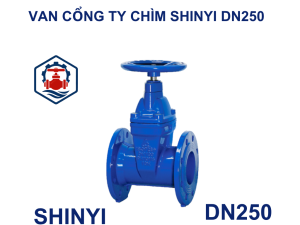

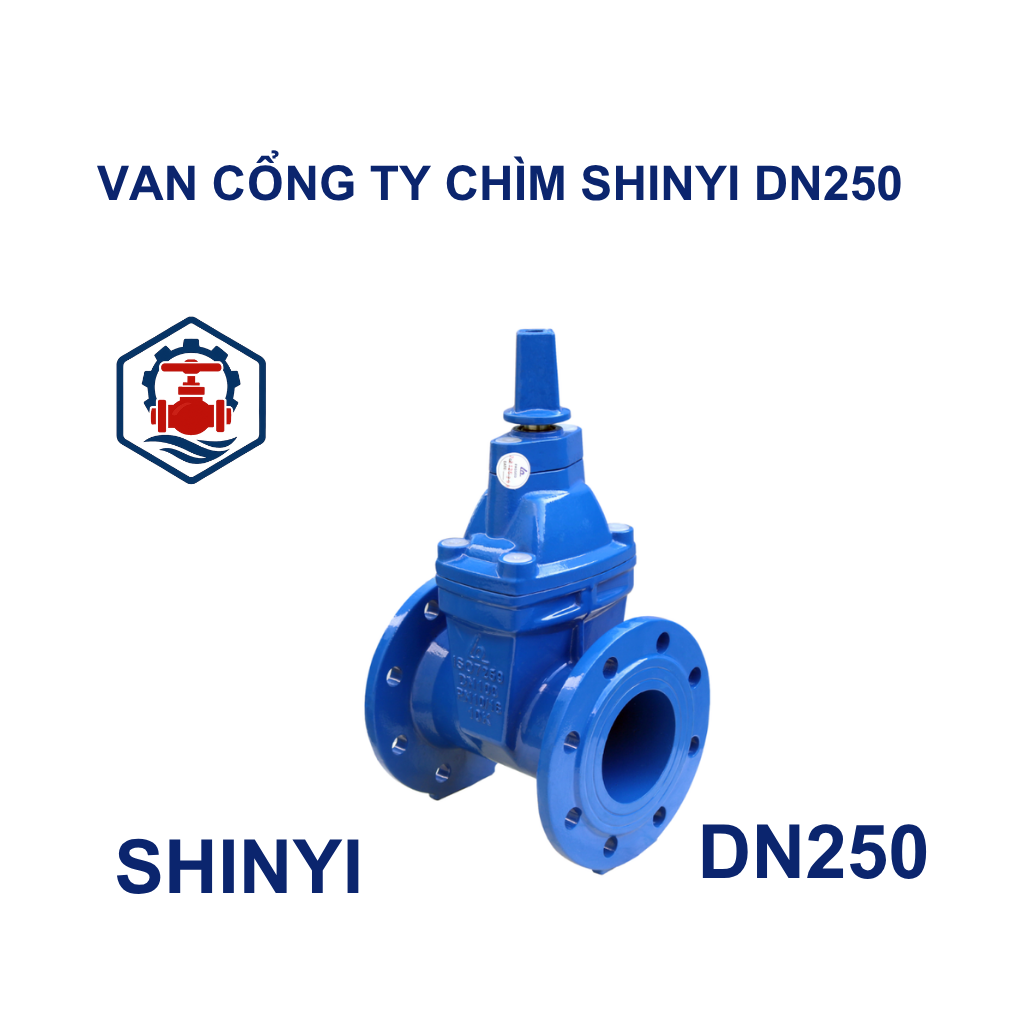

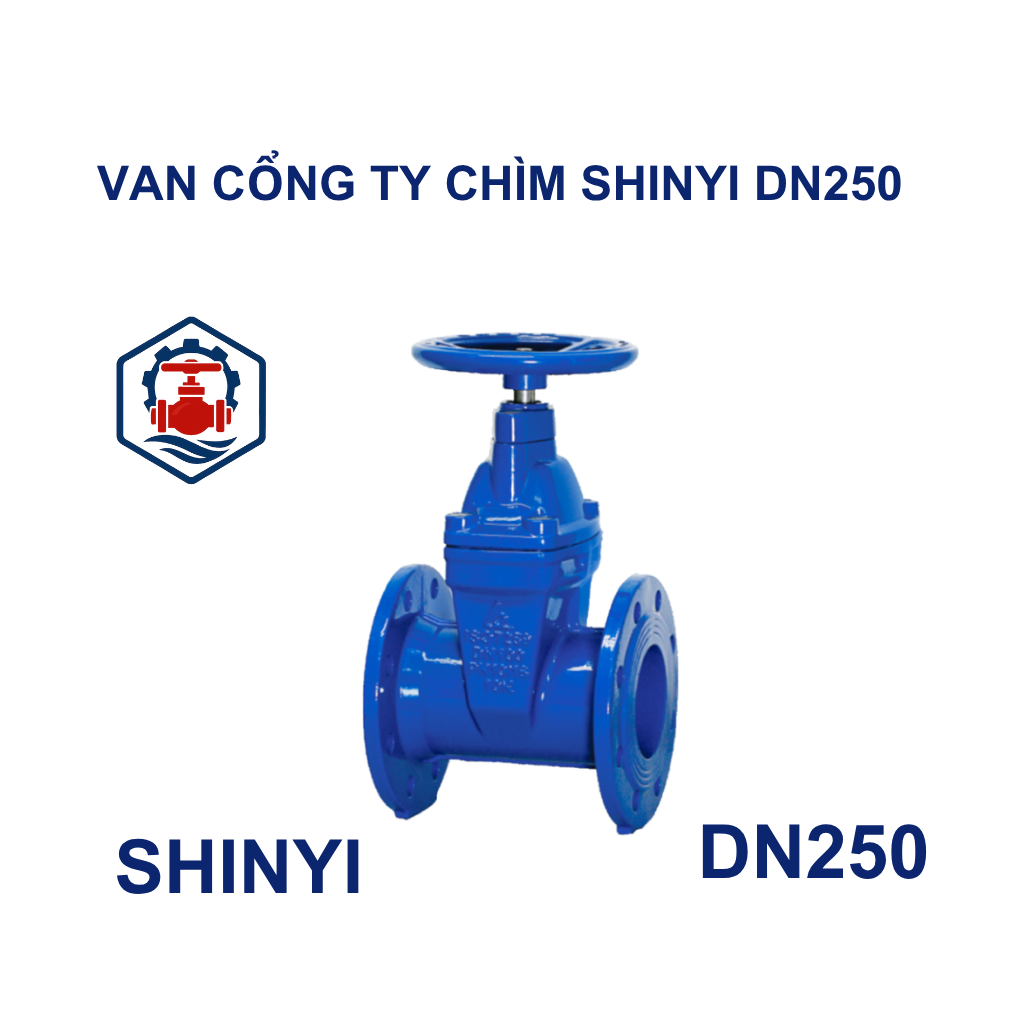

Van cổng ty chìm Shinyi DN250

Van cổng ty chìm Shinyi DN250 là gì?

Van cổng ty chìm Shinyi DN250 là loại van cổng mặt bích được thiết kế với phần ty van nằm chìm trong thân van, giúp tiết kiệm không gian chiều cao và đảm bảo an toàn khi vận hành. Van có đường kính danh định DN250 (phi 273mm – tương đương 10 inch), chuyên sử dụng cho các hệ thống dẫn lưu chất với áp lực trung bình đến cao.

Van hoạt động theo nguyên lý nâng hạ đĩa van để mở hoặc đóng dòng chảy hoàn toàn, không gây cản trở lưu lượng, từ đó giảm thiểu tổn thất áp suất.

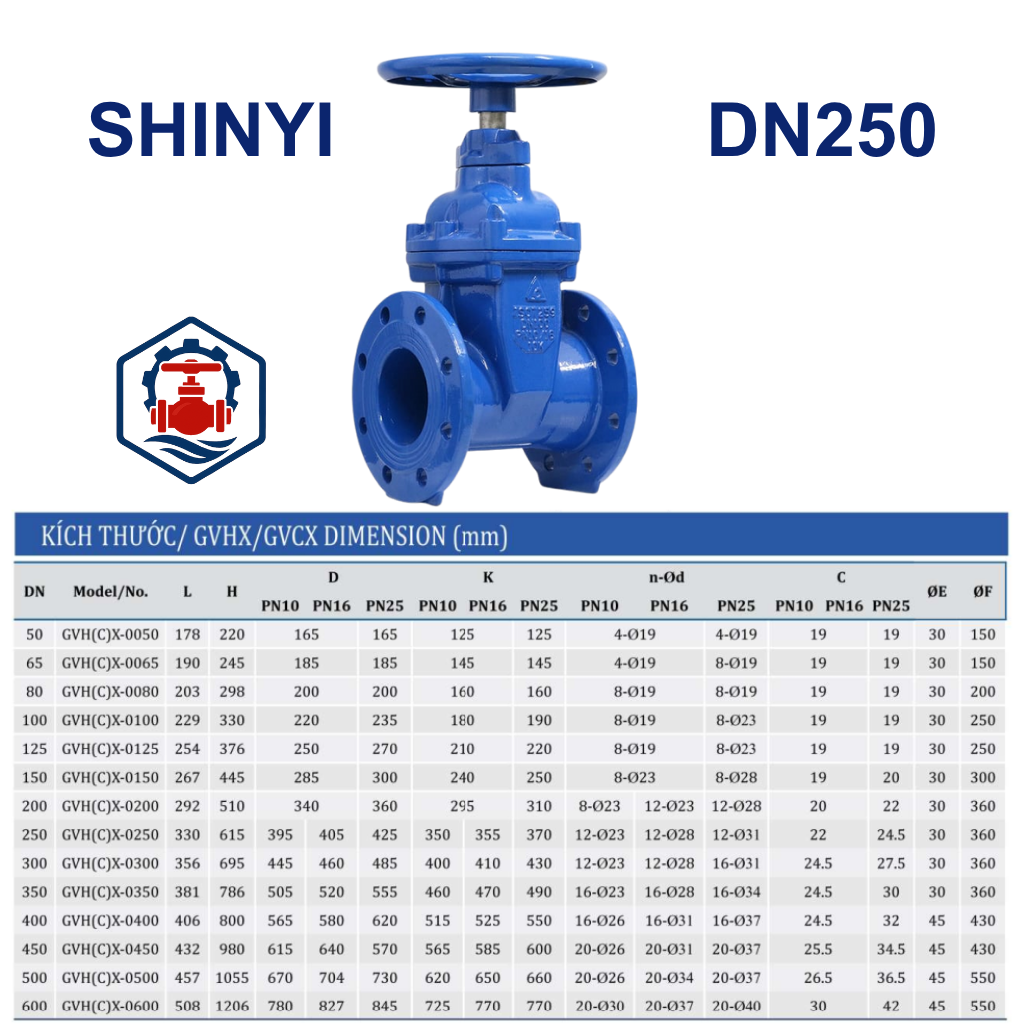

Bảng thông số kỹ thuật van cổng ty chìm Shinyi DN250

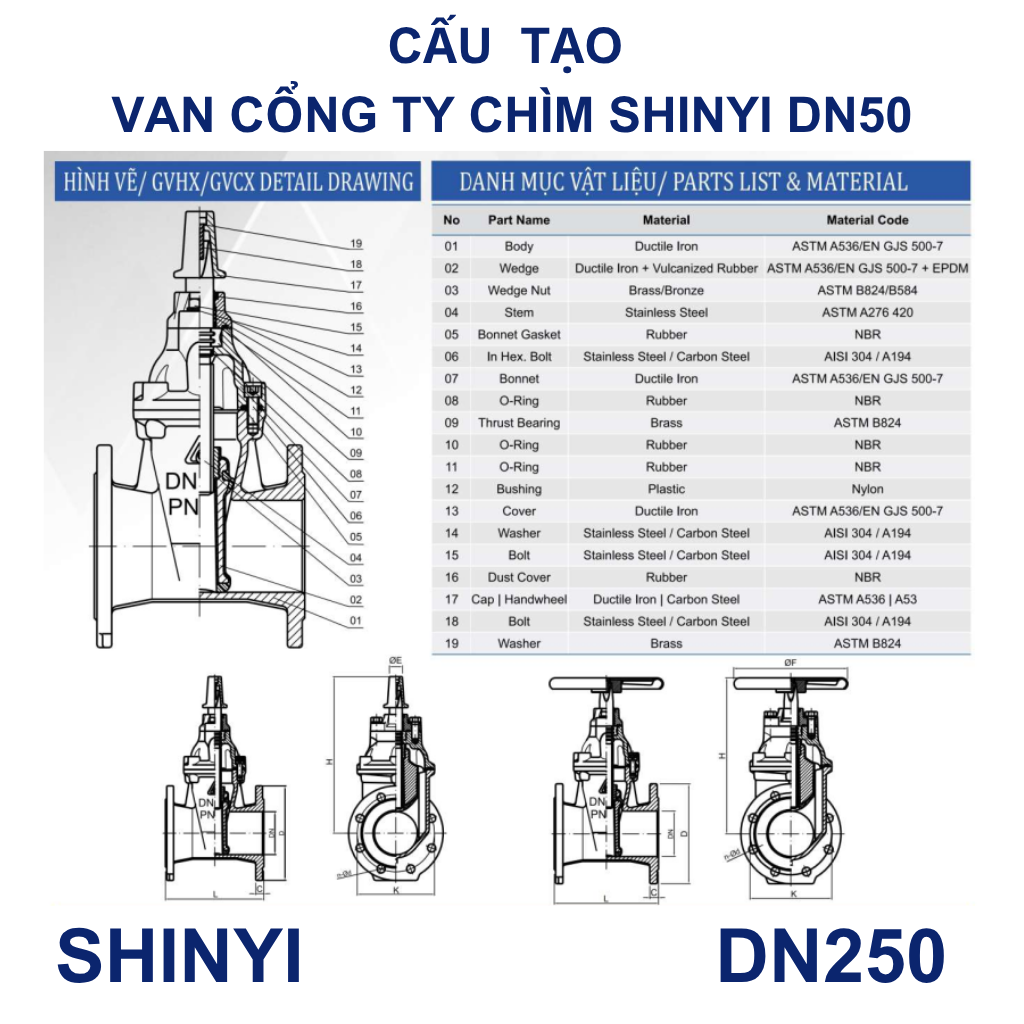

Cấu tạo van cổng ty chìm Shinyi DN250

Van gồm 5 bộ phận chính:

1. Thân van: Làm bằng gang cầu FCD450, phủ lớp epoxy chống ăn mòn.
2. Nắp van: Gắn chặt vào thân, bảo vệ ty và đĩa van.
3. Ty van: Nằm chìm bên trong, truyền chuyển động từ tay quay đến đĩa van.
4. Đĩa van: Là bộ phận chính đóng/mở dòng chảy, bọc cao su EPDM giúp tăng độ kín.
5. Tay quay: Dùng điều khiển van theo phương thức cơ học.

Cấu tạo đơn giản, chắc chắn giúp van vận hành ổn định trong thời gian dài.

Cơ chế hoạt động của van cổng ty chìm DN250 Shinyi

Van cổng shinyi hoạt động theo cơ chế cơ học thông qua tay quay:

• Khi xoay tay quay, trục (ty) van quay để nâng đĩa van lên khỏi dòng chảy (mở hoàn toàn).
• Khi xoay ngược lại, đĩa van hạ xuống, chặn dòng chảy (đóng hoàn toàn).
• Thiết kế ty chìm giúp trục không lộ ra ngoài, từ đó an toàn và phù hợp không gian hẹp.

Lưu ý: Van không thích hợp dùng để điều tiết lưu lượng, chỉ nên dùng cho trạng thái mở/đóng hoàn toàn.

Ưu điểm nổi bật của van cổng ty chìm Shinyi DN250

• Tiết kiệm không gian lắp đặt: Ty chìm giúp giảm chiều cao tổng thể.
• Vận hành an toàn: Không lộ trục, tránh va chạm hoặc tai nạn trong quá trình vận hành.
• Chống ăn mòn vượt trội: Lớp epoxy bên ngoài và gioăng EPDM phù hợp môi trường nước.
• Khả năng đóng kín cao: Đĩa bọc cao su giúp ngăn rò rỉ hiệu quả.
• Độ bền cao: Gang cầu FCD450 chịu lực tốt, phù hợp môi trường khắc nghiệt.
• Dễ dàng thay thế, bảo trì: Cấu trúc đơn giản, phổ biến trên thị trường.

Ứng dụng thực tế của van cổng ty chìm DN250 Shinyi

Van cổng ty chìm DN250 của Shinyi được sử dụng rộng rãi trong:

• Hệ thống cấp nước sạch cho thành phố, khu dân cư, khu công nghiệp
• Hệ thống phòng cháy chữa cháy (PCCC)
• Các trạm bơm tăng áp và nhà máy xử lý nước
• Mạng lưới thoát nước và hệ thống dẫn nước thải
• Hệ thống ống kỹ thuật trong nhà máy sản xuất, chế biến thực phẩm

Sản phẩm phù hợp cho các công trình yêu cầu độ bền và khả năng đóng/mở nhanh, kín nước.

Lưu ý khi sử dụng van cổng ty chìm Shinyi DN250

• Không sử dụng để điều tiết dòng chảy thường xuyên nhằm tránh làm mòn đĩa van.
• Lắp đặt đúng hướng dòng chảy theo ký hiệu trên thân van để đảm bảo hiệu suất tối đa.
• Bảo trì định kỳ, kiểm tra độ kín của gioăng và sự ăn mòn của vật liệu.
• Đảm bảo có không gian thao tác đủ rộng cho tay quay vận hành.
• Tránh lắp đặt ở nơi có nhiệt độ hoặc áp suất vượt quá ngưỡng kỹ thuật.

Kết luận

Van cổng ty chìm Shinyi DN250 là lựa chọn lý tưởng cho các hệ thống đường ống quy mô lớn. Với thiết kế nhỏ gọn, vật liệu cao cấp và khả năng vận hành hiệu quả, van đáp ứng được yêu cầu về chất lượng, độ bền và tính an toàn. Đặc biệt, việc sử dụng đúng mục đích và bảo trì định kỳ sẽ giúp kéo dài tuổi thọ van cũng như đảm bảo hệ thống hoạt động ổn định lâu dài.
