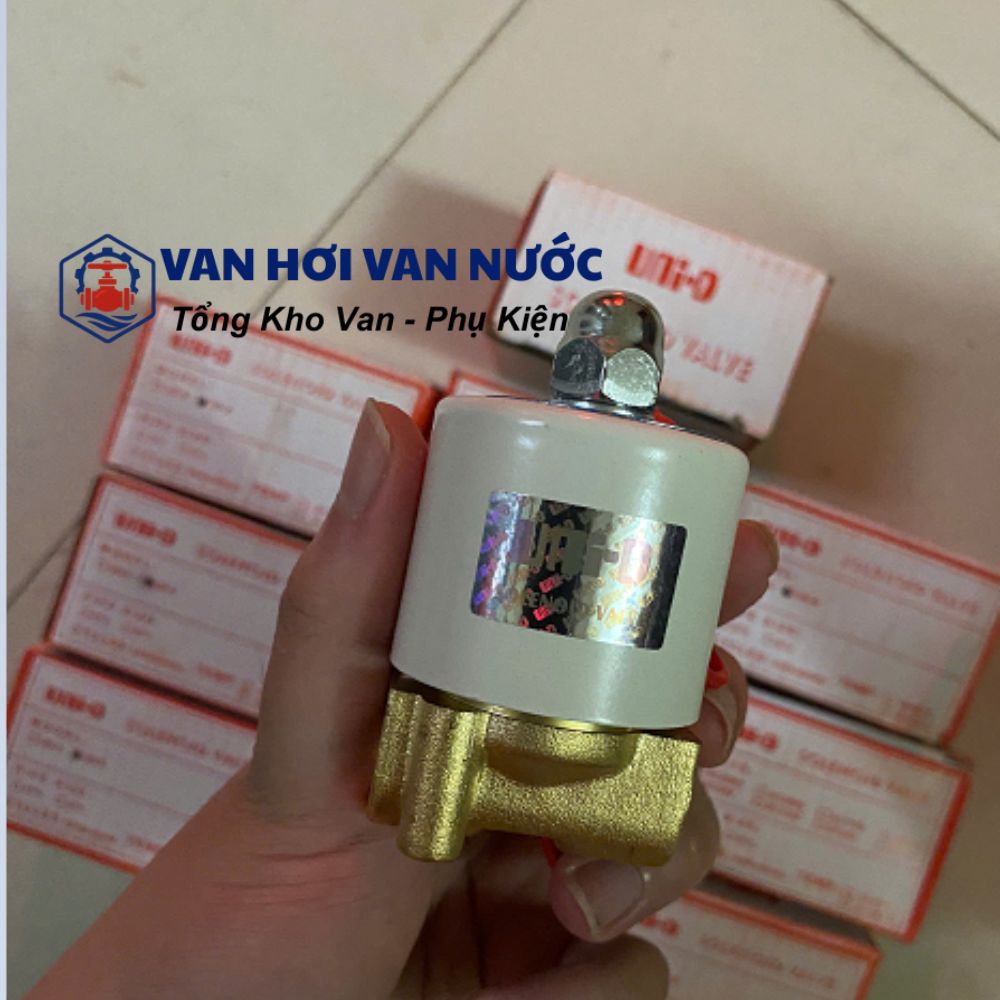

Van điện từ Unid UW-08

Van điện từ Unid UW-08 là gì?

Van điện từ Unid UW-08 hay còn gọi là solenoid valve Unid, là thiết bị dùng tín hiệu điện để điều khiển dòng lưu chất đi qua đường ống. Không giống các loại van cơ học phải vận hành bằng tay, van điện từ có thể đóng mở tự động thông qua cuộn coil điện từ.

Khi cấp điện vào coil, cuộn dây tạo ra từ trường làm lõi van chuyển động, từ đó thay đổi trạng thái đóng mở của van. Khi ngắt điện, cơ cấu bên trong trở về trạng thái ban đầu.

Dòng van điện từ UNID UW được thiết kế cho các môi chất như nước, khí và dầu nhẹ trong phạm vi thông số kỹ thuật mà nhà sản xuất quy định.

Đây là lựa chọn phù hợp cho những hệ thống cần tự động hóa quá trình cấp, ngắt hoặc kiểm soát dòng lưu chất.

Cấu tạo van điện từ Unid UW-08

Van điện từ Unid UW-08 có cấu tạo gồm nhiều bộ phận phối hợp với nhau để thực hiện quá trình đóng mở tự động.

2.1. Thân van

Thân van là bộ phận chính tạo thành đường dẫn lưu chất và bảo vệ các chi tiết bên trong. Dòng UNID UW sử dụng thân van bằng đồng rèn (Forged Brass), phù hợp với nhiều ứng dụng nước, khí và dầu nhẹ.

2.2. Cuộn coil điện từ

Coil van điện từ là bộ phận tạo ra từ trường khi được cấp điện. Đây là thành phần quyết định cơ cấu van có chuyển sang trạng thái mở hay không.

Van UNID có nhiều tùy chọn điện áp coil như:

• DC24V
• AC220V

Khi lựa chọn van cần xác định chính xác điện áp điều khiển của hệ thống để lựa chọn coil phù hợp.

2.3. Lõi van

Lõi van hay lõi từ là chi tiết chuyển động bên trong bộ phận điện từ. Khi coil được cấp điện, lõi van chịu tác động của lực từ và di chuyển để điều khiển trạng thái đóng mở.

2.4. Ống dẫn lõi từ

Ống dẫn lõi có nhiệm vụ định hướng chuyển động của lõi van và bảo vệ cơ cấu điện từ bên trong.

2.5. Lò xo hồi vị

Lò xo tạo lực hồi vị cho lõi van. Khi ngắt nguồn điện, lực đàn hồi của lò xo đưa cơ cấu van trở về vị trí ban đầu.

2.6. Màng van

Dòng UW sử dụng màng NBR để thực hiện chức năng đóng mở dòng lưu chất. Màng van phối hợp với cơ cấu điện từ giúp kiểm soát dòng chảy qua thân van.

2.7. Đầu kết nối ren

Van được thiết kế với hai đầu kết nối dạng ren, thuận tiện lắp đặt trực tiếp vào hệ thống đường ống. Dòng UW có các tùy chọn ren như PT, BSP và NPT tùy cấu hình.

Nguyên lý hoạt động van điện từ Unid UW-08

Nguyên lý hoạt động của van điện từ Unid UW-08 dựa trên sự thay đổi từ trường của cuộn coil khi cấp hoặc ngắt điện.

Khi chưa cấp điện

Dòng UW tiêu chuẩn thuộc loại Normally Closed – NC. Khi chưa cấp điện, coil không tạo ra từ trường. Lò xo giữ cơ cấu đóng ở vị trí đóng, ngăn không cho lưu chất đi qua van.

Khi cấp điện

Khi cấp đúng điện áp cho coil, cuộn dây tạo ra từ trường. Lực từ tác động lên lõi van và cơ cấu bên trong, làm van chuyển sang trạng thái mở.

Lúc này, lưu chất có thể đi qua van theo hướng dòng chảy được thiết kế.

Khi ngắt điện

Khi nguồn điện bị ngắt, từ trường biến mất. Lò xo hồi vị đưa cơ cấu van trở về trạng thái ban đầu và đóng đường lưu chất.

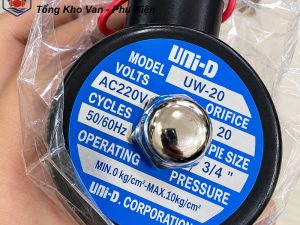

Thông số kỹ thuật van điện từ Unid UW-08

Do mã UW-08 chưa được thể hiện rõ trong catalogue chính thức của UNID, không nên tự khẳng định bảng thông số riêng cho model này. Model gần nhất được nhà sản xuất công bố là UNID UW-10 với kích thước ren 3/8″.

Bảng dưới đây có thể dùng làm thông tin tham khảo cho dòng UW:

Lưu ý: Thông số thực tế cần được kiểm tra theo đúng model, coil và cấu hình van trước khi lắp đặt.

Đặc điểm nổi bật của van điện từ Unid UW-08

5.1. Điều khiển tự động bằng điện

Van có khả năng đóng mở bằng tín hiệu điện, giúp giảm thao tác vận hành thủ công và dễ dàng tích hợp vào hệ thống tự động hóa.

5.2. Thiết kế thường đóng NC

Khi không cấp điện, van ở trạng thái đóng. Khi cấp điện, van chuyển sang trạng thái mở. Cấu hình này phù hợp với nhiều hệ thống cần tự động ngắt dòng lưu chất.

5.3. Thân van bằng đồng rèn

Thân van bằng đồng rèn có kết cấu chắc chắn, phù hợp với các ứng dụng nước, khí và dầu nhẹ trong phạm vi kỹ thuật của sản phẩm.

5.4. Nhiều lựa chọn điện áp

UNID cung cấp nhiều tùy chọn điện áp coil, giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp với nguồn điện điều khiển hiện có.

5.5. Kết nối ren thuận tiện

Thiết kế kết nối ren giúp van dễ dàng lắp đặt, tháo rời và bảo trì trên các hệ thống đường ống có kích thước tương ứng.

5.6. Ứng dụng đa dạng

Van có thể được sử dụng trong hệ thống nước, khí, dầu nhẹ, máy móc công nghiệp, thiết bị tự động hóa và nhiều hệ thống điều khiển lưu chất khác.

Ứng dụng van điện từ Unid UW-08

6.1. Hệ thống cấp nước

Van điện từ Unid UW được sử dụng để đóng mở tự động dòng nước trong các hệ thống như:

• Hệ thống cấp nước dân dụng.
• Hệ thống cấp nước nhà máy.
• Đường ống nước công nghiệp.
• Máy móc sử dụng nước.
• Hệ thống xử lý nước.
• Hệ thống bơm và cấp nước tự động.

6.2. Hệ thống khí

Dòng UW có thể sử dụng cho môi chất khí trong phạm vi áp suất được nhà sản xuất quy định. Van thường được sử dụng tại những vị trí cần đóng mở đường khí bằng tín hiệu điện.

6.3. Hệ thống dầu nhẹ

Theo thông số kỹ thuật của dòng UW, van có thể được sử dụng với một số loại dầu nhẹ trong phạm vi áp suất và độ nhớt cho phép.

6.4. Máy móc công nghiệp

Van điện từ được sử dụng trong máy móc và dây chuyền sản xuất để tự động cấp hoặc ngắt lưu chất theo tín hiệu điều khiển.

6.5. Hệ thống tự động hóa

Van có thể kết hợp với PLC, cảm biến, timer, relay hoặc tủ điều khiển để tạo thành hệ thống đóng mở lưu chất tự động.

Mô hình điều khiển cơ bản:

Cảm biến → PLC/Bộ điều khiển → Coil van điện từ → Van đóng/mở → Điều khiển dòng lưu chất

Lưu ý khi lựa chọn van điện từ Unid UW-08

Để lựa chọn đúng van điện từ Unid, người dùng cần kiểm tra các thông số quan trọng trước khi đặt hàng.

7.1. Kiểm tra kích thước đường ống

Cần xác định kích thước đường ống thực tế và lựa chọn model có kích thước kết nối tương ứng.

7.2. Kiểm tra điện áp coil

Điện áp coil phải phù hợp với nguồn điện điều khiển. Không nên cấp nguồn có điện áp cao hơn hoặc thấp hơn đáng kể so với điện áp định mức của coil.

7.3. Kiểm tra môi chất

Cần xác định van sử dụng cho nước, khí hay dầu nhẹ. Không nên sử dụng van cho môi chất ăn mòn hoặc môi chất có đặc tính vượt ngoài phạm vi thiết kế.

7.4. Kiểm tra áp suất

Áp suất làm việc thực tế của hệ thống phải nằm trong giới hạn cho phép của model van.

7.5. Kiểm tra tiêu chuẩn ren

Đối với hệ thống sử dụng ren PT, BSP hoặc NPT, cần lựa chọn đúng loại ren để đảm bảo khả năng kết nối và hạn chế rò rỉ.

7.6. Kiểm tra nhiệt độ

Nhiệt độ môi chất cũng là yếu tố quan trọng. Dòng UW tiêu chuẩn có phạm vi nhiệt độ nhất định, do đó cần kiểm tra catalogue đúng model trước khi sử dụng.

Hướng dẫn lắp đặt van điện từ Unid

1. Ngắt nguồn điện trước khi tiến hành lắp đặt.
2. Đóng van và xả hết áp suất trong đường ống.
3. Vệ sinh đường ống trước khi lắp đặt.
4. Kiểm tra đúng model, kích thước và tiêu chuẩn ren.
5. Lắp van đúng chiều dòng chảy được đánh dấu trên thân.
6. Kết nối coil với nguồn điện đúng điện áp.
7. Mở từ từ hệ thống và kiểm tra các vị trí kết nối.
8. Cấp và ngắt điện để kiểm tra khả năng đóng mở của van.

Nên sử dụng bộ lọc hoặc Y lọc ở phía trước van trong những hệ thống có nhiều cặn bẩn nhằm hạn chế tạp chất đi vào cơ cấu bên trong van.

Vì sao nên sử dụng van điện từ Unid?

Van điện từ UNID là dòng sản phẩm được sử dụng trong nhiều hệ thống điều khiển lưu chất nhờ thiết kế chuyên dụng cho đóng mở tự động bằng điện.

Những ưu điểm đáng chú ý gồm:

• Điều khiển đóng mở tự động.
• Thiết kế nhỏ gọn đối với các model kích thước nhỏ.
• Thân van bằng đồng rèn.
• Nhiều lựa chọn điện áp coil.
• Kết nối ren thuận tiện.
• Phù hợp với hệ thống nước, khí và dầu nhẹ theo điều kiện kỹ thuật.
• Dễ dàng tích hợp với hệ thống tự động hóa.

Câu hỏi thường gặp về van điện từ Unid UW-08

Van điện từ Unid UW-08 dùng để làm gì?

Van được sử dụng để điều khiển đóng mở tự động dòng lưu chất bằng tín hiệu điện, thường gặp trong hệ thống nước, khí, máy móc và dây chuyền tự động hóa.

Van điện từ Unid UW-08 là van thường đóng hay thường mở?

Dòng UW tiêu chuẩn của UNID được cấu hình dạng Normally Closed – NC, tức van đóng khi chưa cấp điện và mở khi được cấp điện.

Van điện từ Unid UW có dùng cho nước được không?

Có. Dòng UW được thiết kế cho môi chất nước trong phạm vi áp suất và nhiệt độ mà nhà sản xuất quy định.

Van điện từ Unid có những loại điện áp nào?

Tùy cấu hình coil, UNID cung cấp nhiều mức điện áp như  24VDC, 220VAC

UW-08 và UW-10 có giống nhau không?

Không nên mặc định hai model giống nhau. Catalogue chính thức của UNID thể hiện model UW-10 với kích thước 3/8″, trong khi mã UW-08 cần được xác nhận lại từ tem sản phẩm hoặc tài liệu kỹ thuật của nhà cung cấp.

Kết luận

Van điện từ Unid UW-08 là sản phẩm được tìm kiếm cho nhu cầu điều khiển tự động dòng lưu chất trong đường ống. Với cơ cấu điện từ, khả năng điều khiển bằng tín hiệu điện và thiết kế phù hợp cho các hệ thống nước, khí và dầu nhẹ, dòng van điện từ UNID UW có thể được ứng dụng trong nhiều hệ thống dân dụng và công nghiệp.

Tuy nhiên, trước khi mua hoặc đăng thông số kỹ thuật cho sản phẩm mang mã UW-08, cần kiểm tra chính xác model trên thân van, coil và catalogue. Việc xác nhận đúng model giúp lựa chọn chính xác kích thước, điện áp, áp suất, môi chất và điều kiện làm việc.
