Van khí nén điện từ

Van khí nén điện từ dùng trong môi trường khí nén dùng để cung cấp khí nén cho các thiết bị hoặc sử dụng đóng mở dòng khí nén. Là sản phẩm van điện từ khí nén không thể thiếu trong các hệ thống sử dụng khí nén hiện nay, van như một công tắc đóng mở cho hệ thống khí nén hoạt động.

Thông số kỹ thuật

Cấu tạo và vật liệu chế tạo

Van khí nén điện từ có rất nhiều chủng loại mỗi chủng loại lại có cấu tạo khác nhau, phù hợp với từng hệ thống riêng. Nhưng hầu hết solenoid đều được cấu tạo từ những bộ phận như: Thân van, Piston, lò xo, cuộn coil.

• Thân van: Thường được sản sản xuất bằng đồng, inox, nhựa… Bộ phận này có nhiệm vụ bao bọc, bảo vệ những chi tiết nhỏ bên trong van. Không chỉ thế bộ phận này còn có nhiệm vụ kết nối với hệ thống, đường ống. Tùy thuộc vào từng loại van mà thân van được chế tạo thành những kiểu dáng khác nhau.
• Piston: Đây là bộ phận đóng vai trò điều hướng luồng khí nén trong thân van. Bộ phận này thường được cố định với lò xo van, nhằm điều khiển hoạt động đóng mở bằng lực đàn hồi của lò xo. Piston thường được làm từ cao su EPDM, PTFE, NBR,..
• Cuộn Coil: Đây là bộ phận không thể thiếu trong bất kỳ một loại van điện từ nào. Bộ phận này được chế tạo từ vật liệu đồng. Cuộn coil đóng vai trò sản sinh từ trường cùng với lò xo điều khiển hoạt động đóng mở của van.

Phân loại

Van điện từ khí nén hay còn được gọi là van đảo chiều hoặc bộ chia khí nén là bộ phận không thể thiếu trong các máy nén khí. Bộ phận này đóng vai trò giúp điều hướng luồng khí nén đi đúng tới thiết bị cần cung cấp. Bộ chia khí nén thường có một số loại như:

Dựa vào số cổng

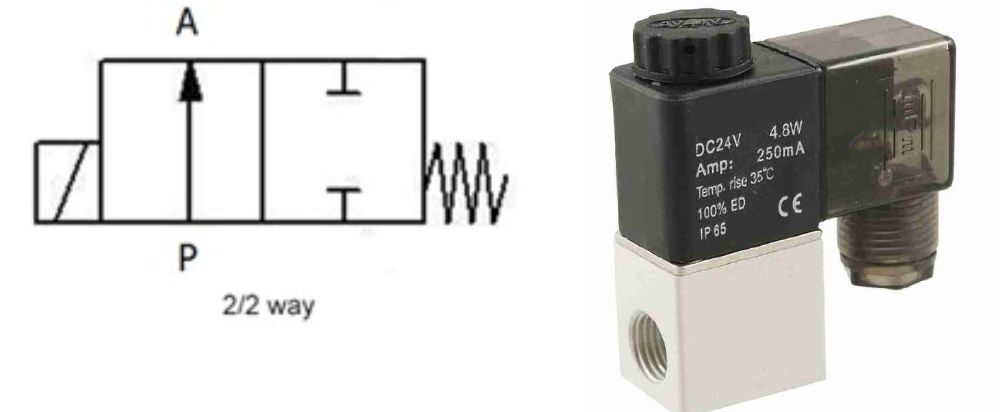

Van khí nén điện từ 2/2

Được thiết kế với 2 cổng chia và 2 trạng thái, thường được sử dụng trong những hệ thống khí nén đơn giản. Van được cấu tạo gồm 2 cổng, 1 cổng là cổng vào khí và 1 cổng khí ra.

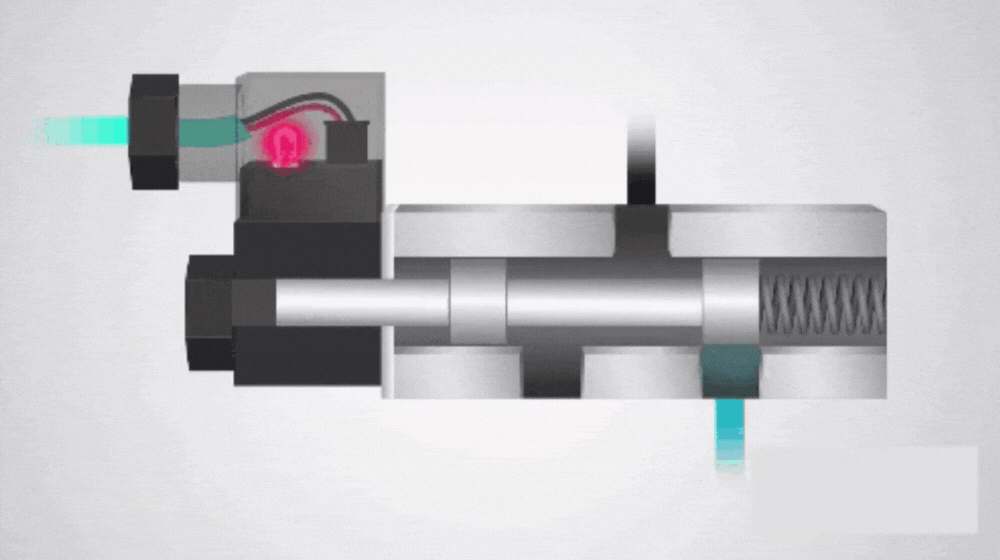

Van khí nén điện từ 3/2

Đây là loại van được sử dụng phổ biến và dễ dàng tìm mua nhất. Trên thân van gồm 3 cửa trong đó 1 cửa cấp khí nén vào, cửa làm việc và cửa xả khí.

Khi van ở trạng thái bình thường cửa 1 sẽ bị chặn lại bởi piston còn cửa 2 và cửa 3 sẽ thông với nhau.

Khi có dòng điện đi qua van, piston sẽ bị lực từ tác động làm dịch chuyển, lúc này cửa 1 sẽ được cấp khí đông thời được thông với cửa 2. Luồng khí có thể lưu thông.

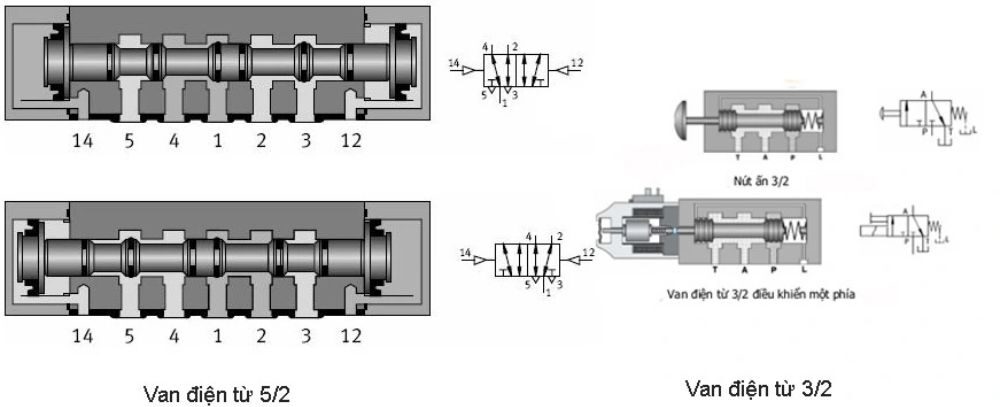

Van khí nén điện từ 5/2

Van gồm 5 cửa trong đó có 1 cửa khí vào, 2 cửa khí làm việc được kết nối với xi lanh và bộ phận truyền động, 2 cửa khí xả.

Khi van ở trạng thái không hoạt động, nghĩa là không có dòng điện đi qua cuộn coil. Lúc này dưới tác dùng của lò xo piston sẽ giúp cửa 1 sẽ thông với cửa số 2, cửa số 4 thông với cửa số 5, còn cửa số 3 sẽ đóng.

Khi van được cấp điện piston sẽ được từ trường hút khiến cửa số 1 sẽ thông với cửa số 4, cửa số 2 sẽ thông với cửa số 3, còn cửa số 5 sẽ đóng lại, cho phép khí nén đi vào van và thực hiện nhiệm vụ của mình.

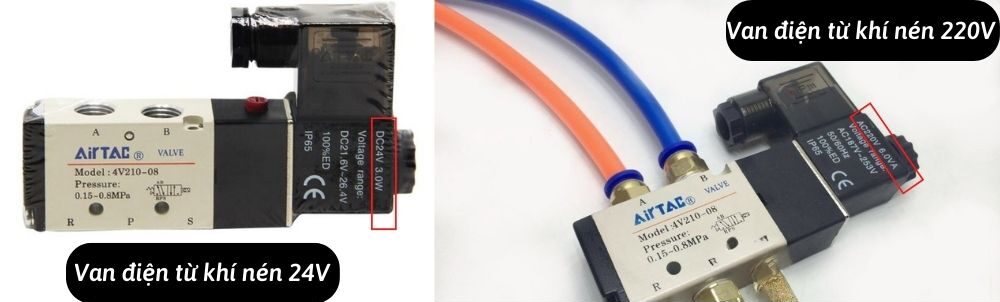

Dựa vào điện áp sử dụng

Van điện từ 220V là loại van sử dụng điện áp 220V, đây là điện áp của lưới điện quốc gia giúp việc đấu nối van dễ dàng, không cần thêm bộ chuyển đổi điện áp

Van điện từ 24V: Đây là loại van ít thông dụng. Van thường xuất hiện trong các hệ thống yêu cầu tính an toàn cao do đặc điểm điện áp 24V ít gây nguy hiểm, hạn chế rủi ro chập cháy.

Dựa vào nguyên lý vận hành

• Van điện từ thường đóng: Đây là loại van điện từ ở trạng thái bình thường van luôn đóng. Khi có dòng điện đi qua lực hút của lò xo sẽ giúp van mở. Van điện từ thường đóng còn được viết tắt là NC.
• Van điện từ thường mở ( NO): Ngược lại với với van điện từ thường đóng. Đây là loại van ở trạng thái bình thường van luôn mở cho phép luồng khí nén đi qua.
