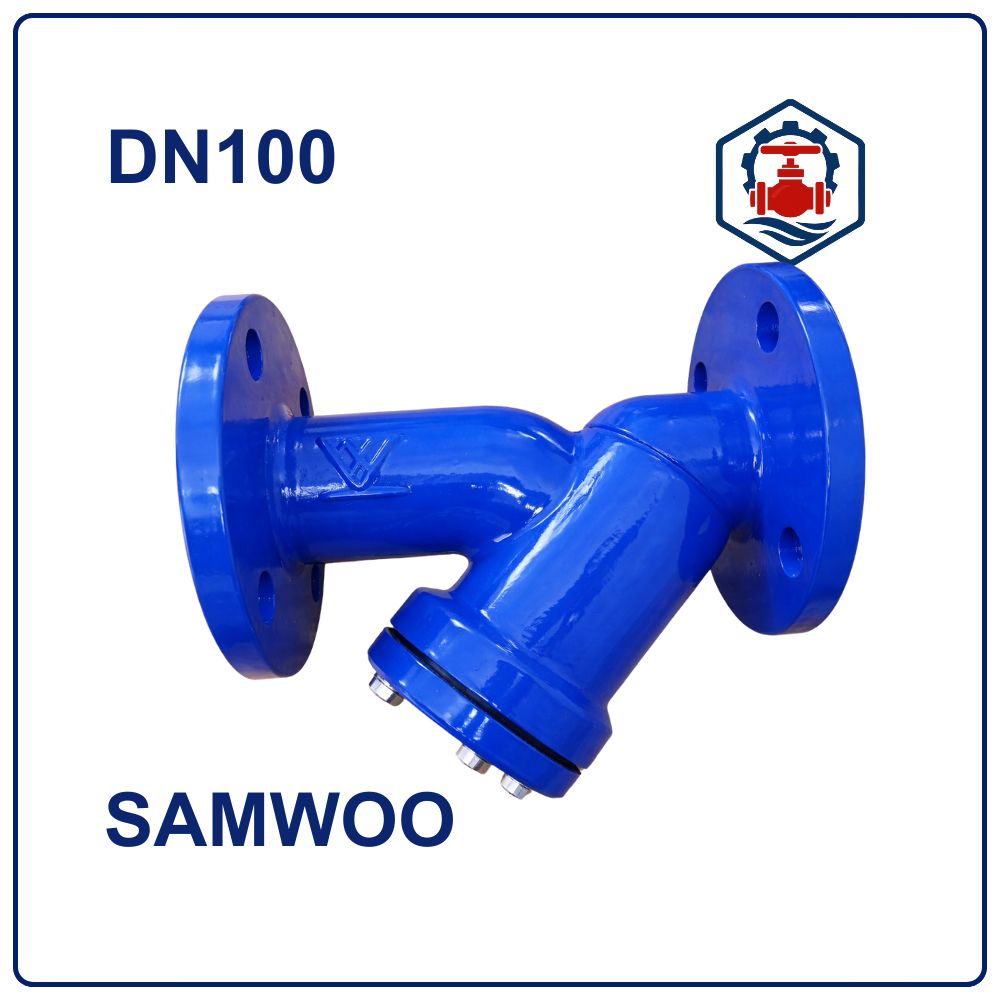

Van Y lọc Samwoo DN100

Tổng quan sản phẩm

Van Y lọc Samwoo DN100 là thiết bị lọc thô được lắp đặt trực tiếp trên đường ống nhằm loại bỏ tạp chất rắn tồn tại trong lưu chất. Với thiết kế dạng chữ Y, van cho phép dòng chảy đi qua một cách liên tục, hạn chế sụt áp và đảm bảo hiệu suất vận hành của toàn bộ hệ thống.

• Kích thước danh nghĩa: DN100
• Quy đổi: 4 inch – Phi 114 mm

Sản phẩm được sản xuất theo tiêu chuẩn công nghiệp, phù hợp lắp đặt trong nhiều hệ thống có yêu cầu cao về độ ổn định và độ bền.

Vai trò của Van Y lọc DN100 trong hệ thống

Trong quá trình vận hành, các hệ thống đường ống thường xuất hiện cặn rỉ, cát, bùn hoặc mảnh kim loại. Van Y lọc Samwoo DN100 đóng vai trò như một lớp bảo vệ đầu nguồn, giúp:

• Ngăn chặn cặn bẩn đi vào thiết bị quan trọng
• Giảm nguy cơ kẹt van, hư bơm, sai số đo lường
• Duy trì lưu lượng và áp suất ổn định cho đường ống

Thiết kế và vật liệu chế tạo

Van được thiết kế theo kết cấu chữ Y với góc nghiêng hợp lý, tạo điều kiện cho cặn lắng xuống khoang lọc.

• Thân van: Gang hoặc gang cầu, chịu lực và chống va đập tốt
• Lưới lọc: Inox không gỉ, chống ăn mòn, có thể tái sử dụng
• Nắp lọc: Bắt bulong chắc chắn, dễ tháo khi bảo trì
• Kết nối: Mặt bích tiêu chuẩn, đảm bảo độ kín cao

Thông số kỹ thuật cơ bản

• Thương hiệu: Samwoo
• Xuất xứ: Hàn Quốc
• Kích cỡ: DN100 – 4” – Φ114
• Áp suất làm việc: PN10 / PN16
• Nhiệt độ làm việc: Tối đa 120°C
• Tiêu chuẩn bích: JIS, KS, ANSI
• Môi chất phù hợp: Nước sạch, nước thải, hơi, dầu, khí nén

Nguyên tắc vận hành

Khi lưu chất đi vào van, dòng chảy được dẫn qua lưới lọc đặt nghiêng bên trong thân. Các hạt rắn bị giữ lại tại khoang lọc, trong khi lưu chất đã được làm sạch tiếp tục di chuyển theo đường ống. Cặn tích tụ sẽ được loại bỏ bằng cách mở nắp lọc định kỳ mà không cần tháo van khỏi hệ thống.

Đặc điểm vận hành và bảo trì

• Hoạt động ổn định trong thời gian dài
• Không yêu cầu nguồn điện hay điều khiển tự động
• Dễ vệ sinh, giảm thời gian dừng hệ thống
• Phù hợp lắp đặt theo phương ngang hoặc nghiêng

Phạm vi ứng dụng

Van Y lọc Samwoo DN100 được ứng dụng trong nhiều lĩnh vực:

• Hệ thống cấp – thoát nước công nghiệp
• Trạm bơm, nhà máy xử lý nước
• Hệ thống HVAC, chiller, PCCC
• Đường ống dẫn hơi và khí nén trong nhà máy
