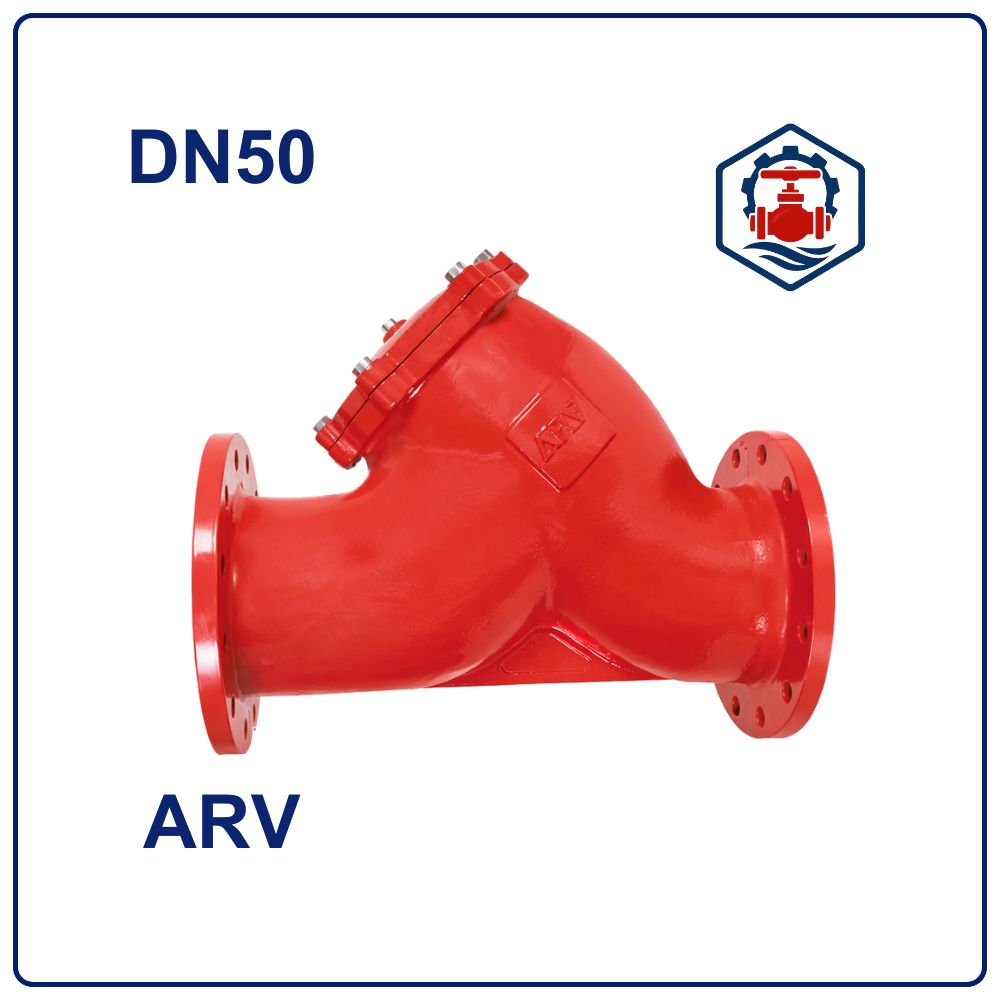

Y lọc ARV DN50

Y lọc ARV DN50 là gì?

Y lọc ARV DN50 (2 inch – Ø60 mm) là thiết bị lọc cơ học được lắp đặt trên đường ống DN50, có nhiệm vụ giữ lại rác, cặn bẩn và tạp chất rắn trong lưu chất trước khi dòng chảy đi qua các thiết bị quan trọng của hệ thống. Với kích thước nhỏ gọn, Y lọc DN50 phù hợp cho các tuyến ống nhánh, hệ thống kỹ thuật và dân dụng.

Thiết kế dạng chữ Y giúp dòng chảy lưu thông ổn định, hạn chế sụt áp và tạo điều kiện thuận lợi cho việc tháo lắp, vệ sinh trong quá trình vận hành. Y lọc ARV DN50 được ứng dụng rộng rãi trong nhiều hệ thống cấp nước và công nghiệp nhẹ.

Cấu tạo của Y lọc ARV DN50

Y lọc ARV DN50 có cấu tạo đơn giản nhưng chắc chắn, gồm các bộ phận chính:

• Thân Y lọc: Đúc từ gang cầu hoặc gang xám, chịu áp lực tốt
• Lưới lọc: Chế tạo từ inox, chống ăn mòn, giữ cặn hiệu quả
• Nắp lọc: Liên kết với thân bằng bulong, dễ tháo lắp khi vệ sinh
• Gioăng làm kín: Đảm bảo độ kín khít, hạn chế rò rỉ lưu chất

Khoang lọc được bố trí hướng xuống giúp cặn bẩn lắng đọng tự nhiên, thuận tiện cho việc bảo trì định kỳ.

Thông số kỹ thuật Y lọc ARV DN50

• Kích thước danh nghĩa: DN50
• Quy đổi kích thước: 2 inch
• Đường kính ống tương đương: Phi 60 mm
• Vật liệu thân: Gang cầu / gang xám
• Vật liệu lưới lọc: Inox (SS304 hoặc tương đương)
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: JIS, BS, DIN
• Áp suất làm việc: PN10, PN16
• Nhiệt độ làm việc: Tối đa khoảng 80°C
• Môi chất sử dụng: Nước sạch, nước thải, dầu, khí nén
• Thương hiệu: ARV
• Xuất xứ: Malaysia

Nguyên lý hoạt động của Y lọc ARV DN50

Khi lưu chất đi vào Y lọc ARV DN50, dòng chảy sẽ đi qua lưới lọc bên trong thân. Các tạp chất rắn có kích thước lớn hơn mắt lưới sẽ bị giữ lại trong khoang lọc, trong khi phần lưu chất sạch tiếp tục đi qua hệ thống đường ống.

Sau một thời gian vận hành, khi cặn bẩn tích tụ nhiều, người dùng chỉ cần tháo nắp lọc để vệ sinh lưới, giúp thiết bị duy trì khả năng lọc và lưu lượng ổn định.

Vị trí và cách lắp đặt Y lọc ARV DN50

Y lọc ARV DN50 thường được lắp tại:

• Trước van điều khiển, van giảm áp
• Trước đồng hồ nước, đồng hồ đo lưu lượng
• Trước máy bơm hoặc các thiết bị cần bảo vệ
• Trên đường ống nhánh của hệ thống cấp nước và PCCC

Y lọc có thể lắp trên đường ống nằm ngang hoặc thẳng đứng, ưu tiên lắp khoang lọc hướng xuống để thuận tiện cho việc vệ sinh.

Ứng dụng của Y lọc ARV DN50

• Hệ thống cấp nước sinh hoạt
• Hệ thống phòng cháy chữa cháy
• Hệ thống HVAC, chiller cỡ nhỏ
• Trạm bơm mini, hệ thống kỹ thuật tòa nhà
• Đường ống dẫn nước và khí nén công nghiệp

Hướng dẫn bảo trì Y lọc ARV DN50

• Vệ sinh lưới lọc định kỳ theo tần suất sử dụng
• Ngắt dòng chảy hoàn toàn trước khi tháo nắp lọc
• Làm sạch lưới bằng nước hoặc dung dịch phù hợp
• Kiểm tra gioăng làm kín và thay thế khi cần
• Lắp lại đúng kỹ thuật để đảm bảo an toàn vận hành
