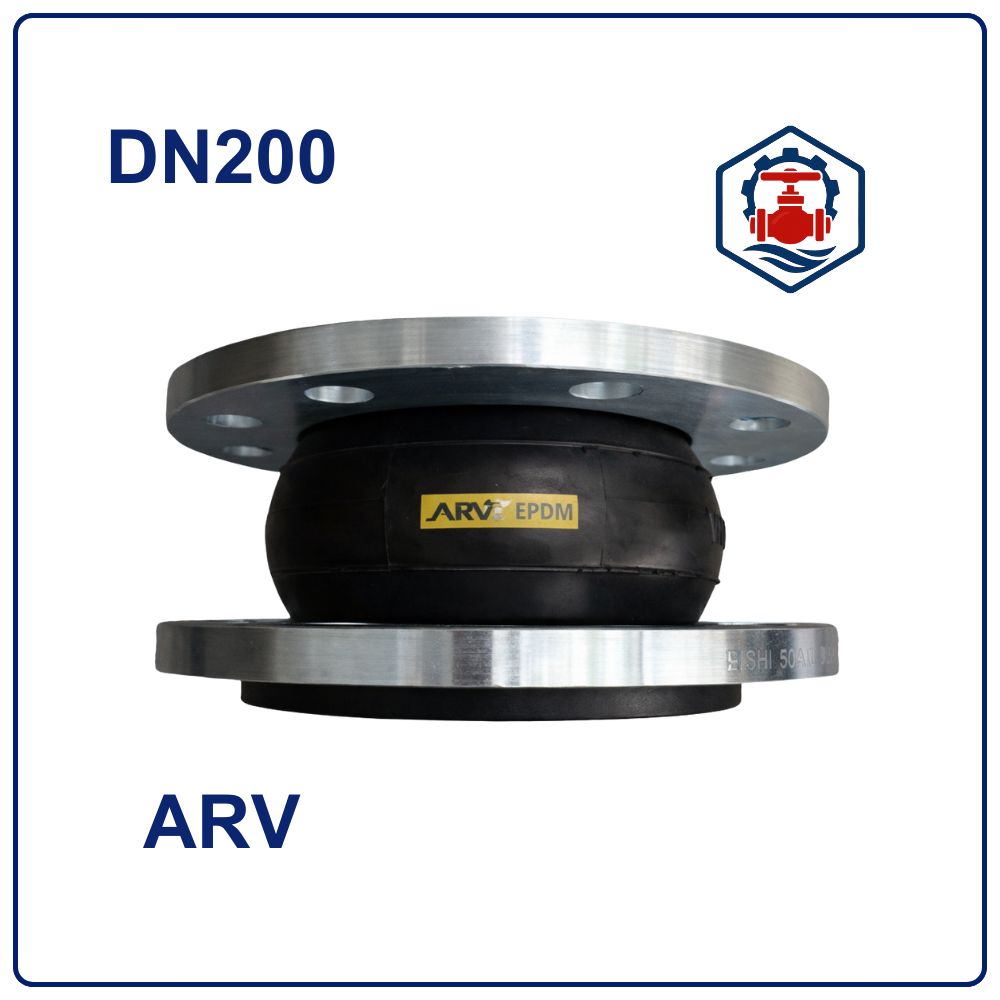

Khớp nối mềm cao su ARV DN200

Khớp nối mềm cao su ARV DN200 là gì?

Khớp nối mềm cao su ARV DN200 (8 inch – Ø219 mm) là phụ kiện đường ống được sử dụng để kết nối giữa các đoạn ống hoặc giữa đường ống với máy bơm, van và thiết bị cơ khí. Sản phẩm giúp hấp thụ rung động, giảm tiếng ồn và hạn chế ứng suất phát sinh trong quá trình vận hành hệ thống.

Với kích thước DN200, khớp nối mềm ARV phù hợp cho các hệ thống có lưu lượng lớn, yêu cầu độ ổn định và độ bền cao.

Công dụng của khớp nối mềm cao su ARV DN200

Khớp nối mềm cao su ARV DN200 đóng vai trò quan trọng trong việc bảo vệ hệ thống đường ống:

• Giảm rung động cơ học từ máy bơm và thiết bị quay
• Hạn chế tiếng ồn truyền qua đường ống
• Bù sai lệch lắp đặt theo phương trục và phương ngang
• Giảm ứng suất và áp lực xung kích, hạn chế nứt gãy đường ống

Thiết bị đặc biệt cần thiết trong các hệ thống vận hành liên tục và công suất lớn.

Kết cấu khớp nối mềm cao su ARV DN200

Khớp nối mềm cao su ARV DN200 được cấu tạo từ các bộ phận chính:

• Thân cao su đàn hồi: Cao su EPDM hoặc NBR
• Lớp bố vải gia cường: Tăng khả năng chịu áp lực
• Mặt bích kim loại: Gang hoặc thép, kết nối chắc chắn
• Bu lông – đai ốc: Cố định khớp nối vào hệ thống

Thiết kế linh hoạt giúp khớp nối thích ứng tốt với nhiều điều kiện lắp đặt khác nhau.

Thông số kỹ thuật khớp nối mềm cao su ARV DN200

• Kích thước danh nghĩa: DN200
• Quy đổi kích thước: 8 inch
• Đường kính ống tương đương: Phi 219 mm
• Vật liệu thân: Cao su EPDM / NBR
• Vật liệu mặt bích: Gang hoặc thép
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: JIS, BS, DIN
• Áp suất làm việc: PN10, PN16
• Nhiệt độ làm việc: Khoảng -10°C đến 80°C
• Môi chất sử dụng: Nước sạch, nước kỹ thuật, nước thải nhẹ
• Thương hiệu: ARV
• Xuất xứ: Malaysia

Cơ chế làm việc của khớp nối mềm cao su ARV DN200

Trong quá trình vận hành, thân cao su đàn hồi sẽ hấp thụ rung động và dao động áp lực từ hệ thống. Khi đường ống xảy ra giãn nở nhiệt hoặc sai lệch trục nhẹ, khớp nối sẽ co giãn linh hoạt để bù đắp, hạn chế lực tác động trực tiếp lên đường ống và thiết bị.

Vị trí lắp đặt khớp nối mềm cao su ARV DN200

Khớp nối mềm cao su ARV DN200 thường được lắp đặt tại:

• Đầu hút và đầu xả của máy bơm công suất lớn
• Giữa máy bơm và đường ống chính
• Trước hoặc sau van trong hệ thống
• Các vị trí có rung động hoặc giãn nở nhiệt

Lưu ý lắp khớp nối ở trạng thái tự nhiên, tránh kéo căng hoặc nén quá mức.

Ứng dụng của khớp nối mềm cao su ARV DN200

• Hệ thống cấp nước sinh hoạt và công nghiệp
• Hệ thống phòng cháy chữa cháy
• Trạm bơm công suất lớn
• Nhà máy xử lý nước
• Hệ thống HVAC, kỹ thuật tòa nhà
