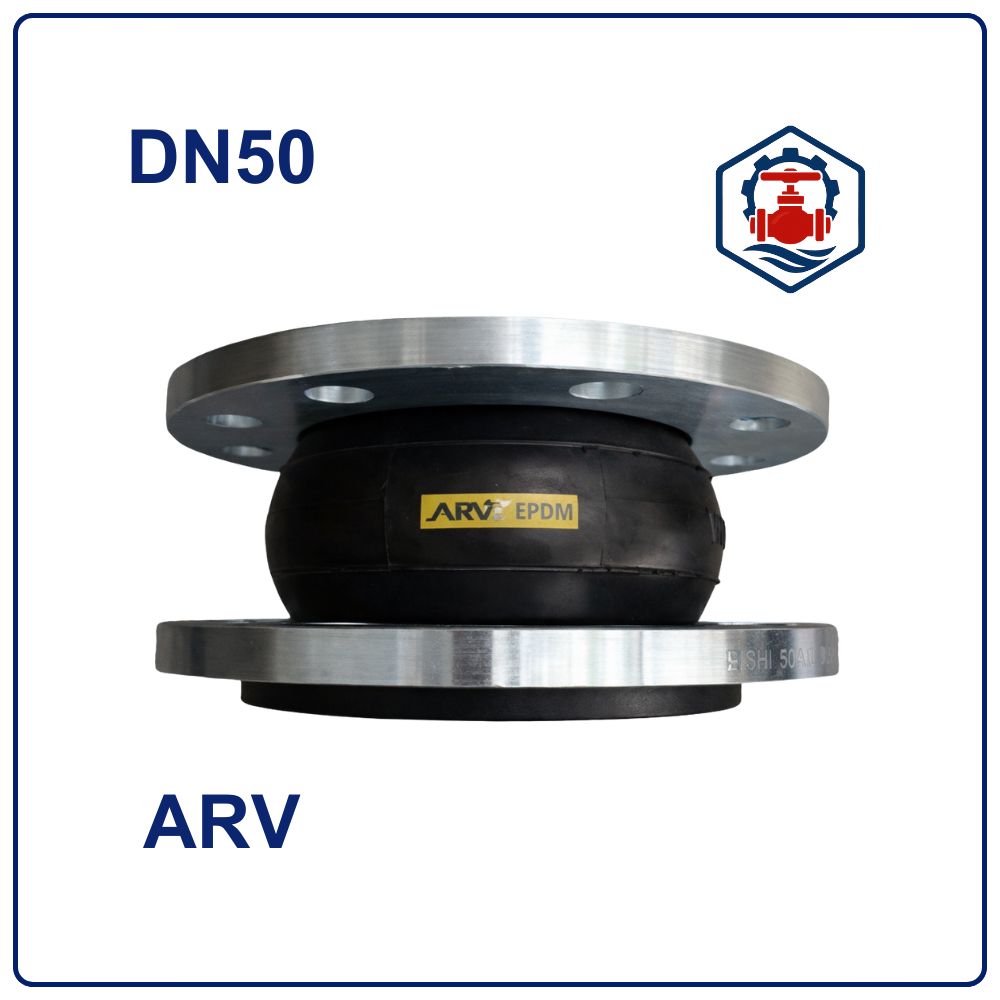

Khớp nối mềm cao su ARV DN50

Khớp nối mềm cao su ARV DN50 là gì?

Khớp nối mềm cao su ARV DN50 (2 inch – Ø60 mm) là phụ kiện dùng để kết nối giữa các đoạn ống hoặc giữa đường ống với máy bơm, van và thiết bị cơ khí. Sản phẩm giúp hấp thụ rung động, giảm tiếng ồn và hạn chế ứng suất phát sinh trong quá trình vận hành hệ thống.

Với kích thước DN50, khớp nối mềm ARV thường được sử dụng trong các hệ thống đường ống nhỏ và vừa.

Công dụng của khớp nối mềm cao su ARV DN50

Khớp nối mềm cao su ARV DN50 đảm nhiệm nhiều chức năng trong hệ thống:

• Giảm rung động cơ học từ máy bơm, động cơ nhỏ
• Hạn chế tiếng ồn truyền qua đường ống
• Bù sai lệch lắp đặt theo phương trục và phương ngang
• Giảm ứng suất, áp lực xung kích, bảo vệ đường ống

Thiết bị giúp hệ thống vận hành ổn định và bền bỉ hơn.

Kết cấu khớp nối mềm cao su ARV DN50

Khớp nối mềm cao su ARV DN50 được cấu tạo gồm:

• Thân cao su đàn hồi: EPDM hoặc NBR
• Lớp bố vải gia cường: Tăng khả năng chịu áp
• Mặt bích kim loại: Gang hoặc thép
• Bu lông – đai ốc: Đảm bảo kết nối chắc chắn

Thiết kế gọn nhẹ, dễ lắp đặt và bảo trì.

Thông số kỹ thuật khớp nối mềm cao su ARV DN50

• Kích thước danh nghĩa: DN50
• Quy đổi kích thước: 2 inch
• Đường kính ống tương đương: Phi 60 mm
• Vật liệu thân: Cao su EPDM / NBR
• Vật liệu mặt bích: Gang hoặc thép
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: JIS, BS, DIN
• Áp suất làm việc: PN10, PN16
• Nhiệt độ làm việc: Khoảng -10°C đến 80°C
• Môi chất sử dụng: Nước sạch, nước kỹ thuật, nước thải nhẹ
• Thương hiệu: ARV
• Xuất xứ: Malaysia

Cơ chế làm việc của khớp nối mềm cao su ARV DN50

Khi hệ thống hoạt động, thân cao su đàn hồi sẽ hấp thụ rung động và dao động áp lực. Trong trường hợp đường ống giãn nở do nhiệt hoặc sai lệch lắp đặt nhẹ, khớp nối sẽ co giãn linh hoạt để bù trừ, giúp giảm lực tác động lên đường ống và thiết bị.

Vị trí lắp đặt khớp nối mềm cao su ARV DN50

Khớp nối mềm cao su ARV DN50 thường được lắp tại:

• Đầu hút và đầu xả của máy bơm nhỏ
• Giữa máy bơm và đường ống nhánh
• Trước hoặc sau van
• Các vị trí có rung động hoặc cần bù giãn nở

Khi lắp đặt, cần căn chỉnh đồng tâm và siết bu lông đều lực.

Ứng dụng của khớp nối mềm cao su ARV DN50

• Hệ thống cấp nước sinh hoạt
• Hệ thống phòng cháy chữa cháy quy mô nhỏ
• Trạm bơm dân dụng
• Hệ thống HVAC, kỹ thuật tòa nhà
• Hệ thống đường ống công nghiệp nhẹ
