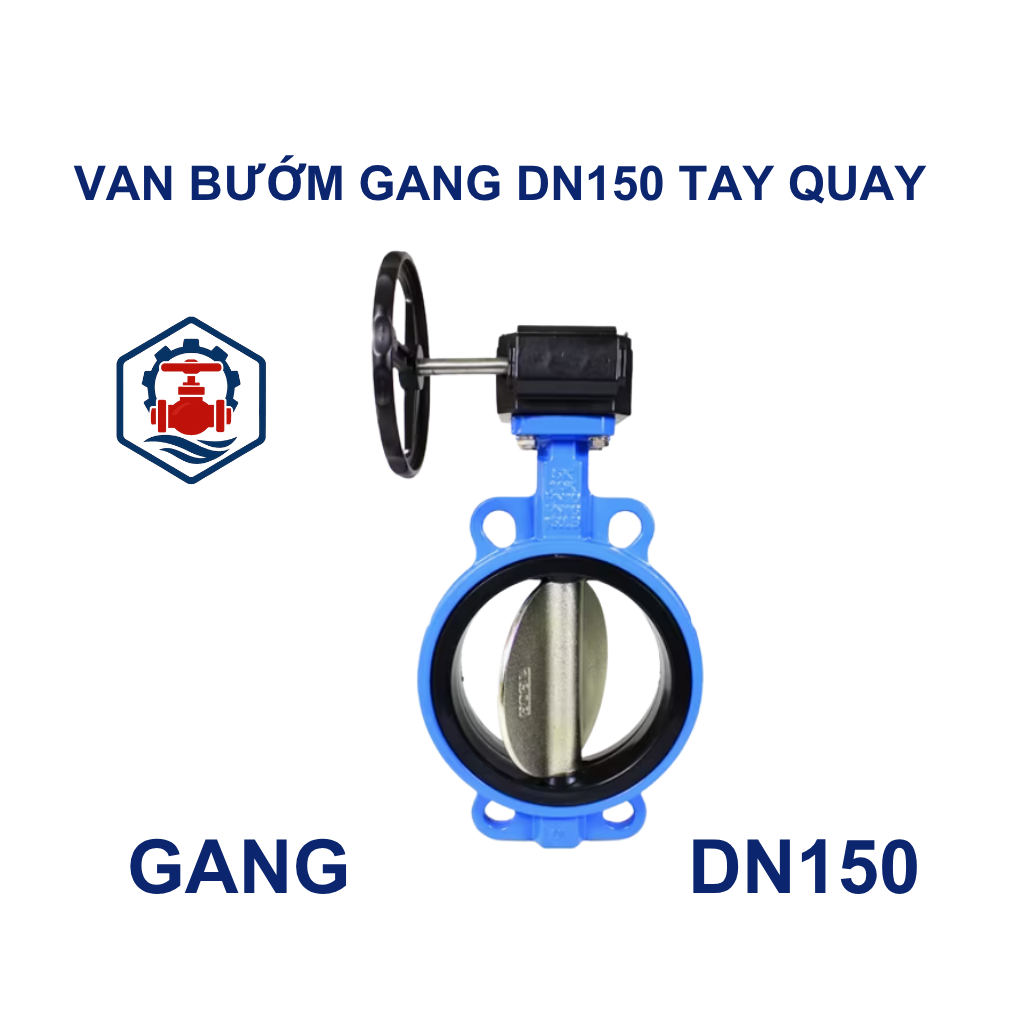

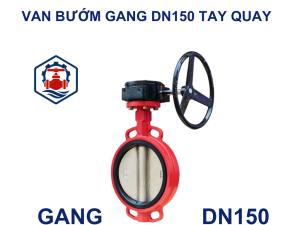

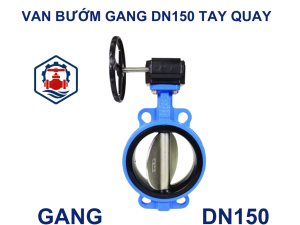

Van bướm gang DN150 tay quay

Van bướm gang DN150 tay quay là gì?

Van bướm gang DN150 tay quay là thiết bị cơ khí được lắp đặt trên đường ống nhằm điều tiết hoặc ngắt dòng lưu chất bằng một đĩa van dạng tròn (cánh bướm) có thể xoay quanh trục vuông góc với dòng chảy. Thân van được làm từ vật liệu gang, cánh van có thể là inox hoặc gang bọc cao su, gioăng làm kín EPDM hoặc NBR, và cơ chế vận hành bằng tay quay (hộp số).

Van hoạt động theo nguyên lý xoay cánh van 0–90 độ để đóng mở hoặc điều tiết dòng chảy. Kiểu điều khiển tay quay giúp thao tác nhẹ, thích hợp với môi trường cần đóng mở thường xuyên và yêu cầu kiểm soát chính xác.

Tiêu chuẩn kỹ thuật van bướm gang DN150 tay quay

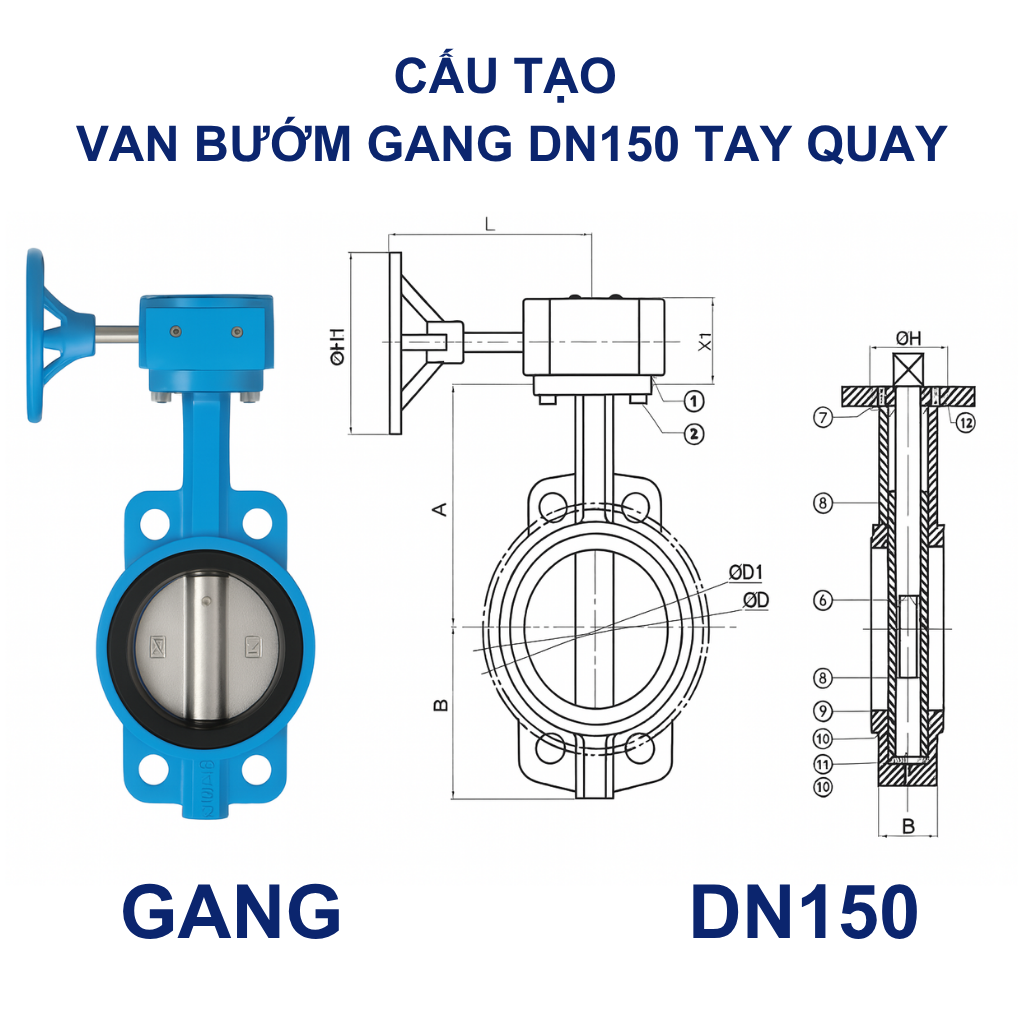

Cấu tạo van bướm gang DN150 tay quay

Van bướm DN150 tay quay gồm các bộ phận chính như sau:

• Thân van: Làm từ gang cầu hoặc gang xám, được sơn epoxy chống ăn mòn.
• Đĩa van (cánh bướm): Được gắn trục xoay, làm từ inox hoặc gang bọc lớp cao su EPDM/NBR để đảm bảo kín.
• Trục van: Nối giữa tay quay và đĩa van, truyền lực đóng mở.
• Gioăng làm kín: Tạo độ kín, ngăn rò rỉ lưu chất.
• Bộ điều khiển tay quay: Gồm tay xoay và hộp số giúp đóng mở dễ dàng và định vị van theo góc mở mong muốn.

Cơ chế hoạt động của van bướm gang DN150 tay quay

Van bướm gang DN150 hoạt động dựa trên nguyên lý xoay cánh van:

• Khi xoay tay quay theo chiều kim đồng hồ, đĩa van xoay vuông góc với dòng chảy và van đóng hoàn toàn.
• Khi xoay ngược chiều kim đồng hồ, đĩa van xoay song song với dòng chảy và van mở hoàn toàn.
• Có thể điều chỉnh góc mở theo nhu cầu để điều tiết lưu lượng.

Tay quay kết hợp với hộp số giúp giảm lực cần thiết để đóng/mở van, phù hợp với các hệ thống có áp lực cao hoặc vận hành thường xuyên.

Ưu điểm nổi bật của van bướm gang DN150 tay quay

• Đóng mở nhẹ nhàng, dễ vận hành nhờ cơ cấu tay quay và hộp số.
• Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt hơn so với van cổng.
• Chống ăn mòn tốt, phù hợp với môi trường nước sạch, nước thải, hóa chất nhẹ.
• Độ kín cao, ít rò rỉ, đặc biệt khi sử dụng gioăng EPDM chất lượng cao.
• Giá thành hợp lý, dễ dàng thay thế và bảo trì.

Ứng dụng thực tế của van bướm gang DN150 tay quay

Van bướm tay quay DN150 được sử dụng rộng rãi trong:

• Hệ thống cấp thoát nước đô thị, khu công nghiệp
• Nhà máy xử lý nước sạch và nước thải
• Hệ thống PCCC – phòng cháy chữa cháy
• Ngành công nghiệp hóa chất, dược phẩm
• Trạm bơm, hệ thống HVAC, nhà máy sản xuất

Với kích thước DN150, van thích hợp lắp đặt tại các tuyến ống chính, điểm giao, hoặc nơi cần điều tiết lưu lượng.

Lưu ý khi sử dụng van bướm gang DN150 tay quay

• Lắp đặt đúng chiều dòng chảy theo mũi tên trên thân van.
• Không siết quá chặt bu lông mặt bích, tránh làm biến dạng gioăng.
• Thường xuyên kiểm tra, tra dầu mỡ tại tay quay và trục để duy trì độ bền.
• Chọn đúng vật liệu gioăng phù hợp với lưu chất (nước, hóa chất, hơi nóng…).
• Không dùng van bướm để điều tiết lưu chất có áp lực quá cao hoặc có hạt rắn lớn, tránh làm hư cánh van.

Tổng kết

Van bướm gang DN150 tay quay là lựa chọn tối ưu cho các hệ thống công nghiệp và dân dụng cần thiết bị điều tiết dòng chảy linh hoạt, độ bền cao và dễ vận hành. Với thiết kế thông minh, thân thiện với người dùng, van không chỉ đáp ứng yêu cầu kỹ thuật mà còn đảm bảo hiệu quả kinh tế lâu dài.
