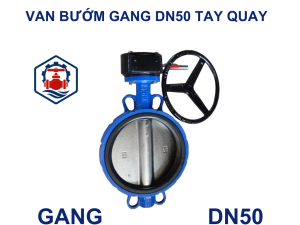

Van bướm gang DN50 tay quay

Van bướm gang DN50 tay quay là gì?

Van bướm gang DN50 tay quay là dòng van công nghiệp có kích thước danh định DN50 (tương đương 2 inch, phi 60 mm), thân van làm từ gang, sử dụng tay quay để điều khiển đĩa van đóng/mở dòng lưu chất. Loại van này có thiết kế nhỏ gọn, vận hành linh hoạt, thường được dùng trong hệ thống nước, khí và chất lỏng không ăn mòn.

Thông số kỹ thuật van bướm gang DN50 tay quay

Cấu tạo của van bướm gang DN50 tay quay

Van bướm tay quay DN50 được cấu thành từ 6 bộ phận chính:

1. Thân van: Làm từ gang đúc, phủ sơn epoxy chống ăn mòn.
2. Đĩa van (Butterfly Disc): Đóng vai trò chặn hoặc mở dòng lưu chất.
3. Trục van (Stem): Kết nối đĩa van và tay quay.
4. Gioăng làm kín: Bọc quanh đĩa van, đảm bảo kín khít, ngăn rò rỉ.
5. Tay quay vô lăng: Điều khiển chuyển động xoay đĩa van.
6. Bộ truyền động bánh răng (Gearbox): Giúp tay quay vận hành nhẹ hơn.

Cơ chế hoạt động của van bướm gang DN50 tay quay

• Khi người vận hành xoay tay quay, hệ thống bánh răng trong hộp số sẽ truyền chuyển động đến trục van, khiến đĩa van xoay theo trục của nó.
• Xoay 90 độ để đóng hoặc mở hoàn toàn.
• Khi đĩa nằm vuông góc với dòng chảy → van đóng hoàn toàn.
• Khi đĩa nằm song song với dòng chảy → van mở hoàn toàn.
• Có thể điều chỉnh theo góc mong muốn để kiểm soát lưu lượng.

Đặc điểm ưu việt của van bướm gang DN50 tay quay

• Vận hành nhẹ nhàng nhờ hộp số hỗ trợ lực xoay.
• Thiết kế nhỏ gọn, phù hợp lắp đặt không gian hẹp.
• Chất liệu gang bền bỉ, giá thành hợp lý.
• Làm kín tốt, sử dụng được cho nước sạch, nước thải, khí, hơi.
• Tháo lắp đơn giản, dễ bảo trì và thay thế.
• Ứng dụng điều tiết và đóng/mở linh hoạt.

Ứng dụng thực tế của van bướm gang DN50 tay quay

• Hệ thống cấp thoát nước dân dụng và công nghiệp
• Hệ thống xử lý nước thải, nước sạch
• Đường ống phân phối khí nén, hơi nước áp lực thấp
• Các hệ thống PCCC (phòng cháy chữa cháy)
• Nhà máy thực phẩm, dược phẩm, hóa chất nhẹ
• Dự án hạ tầng kỹ thuật, cấp nước đô thị

Lưu ý khi sử dụng van bướm gang DN50 tay quay

• Không dùng cho chất ăn mòn mạnh nếu đĩa van không phải inox.
• Lắp đúng chiều dòng chảy để tối ưu lực vận hành và độ kín.
• Không đóng mở đột ngột, tránh hư hại hệ thống và giảm tuổi thọ van.
• Thường xuyên kiểm tra gioăng làm kín, tránh rò rỉ do lão hóa.
• Lắp đặt ở vị trí dễ thao tác tay quay, tránh va chạm cơ học.
• Bảo dưỡng hộp số định kỳ, đảm bảo tay quay hoạt động trơn tru.

Kết luận

Van bướm gang DN50 tay quay là giải pháp lý tưởng cho các hệ thống đường ống có yêu cầu vận hành dễ dàng, độ kín cao, chi phí hợp lý. Với thiết kế nhỏ gọn, điều tiết linh hoạt và độ bền cao, dòng van này ngày càng được ứng dụng rộng rãi trong cả dân dụng lẫn công nghiệp.
