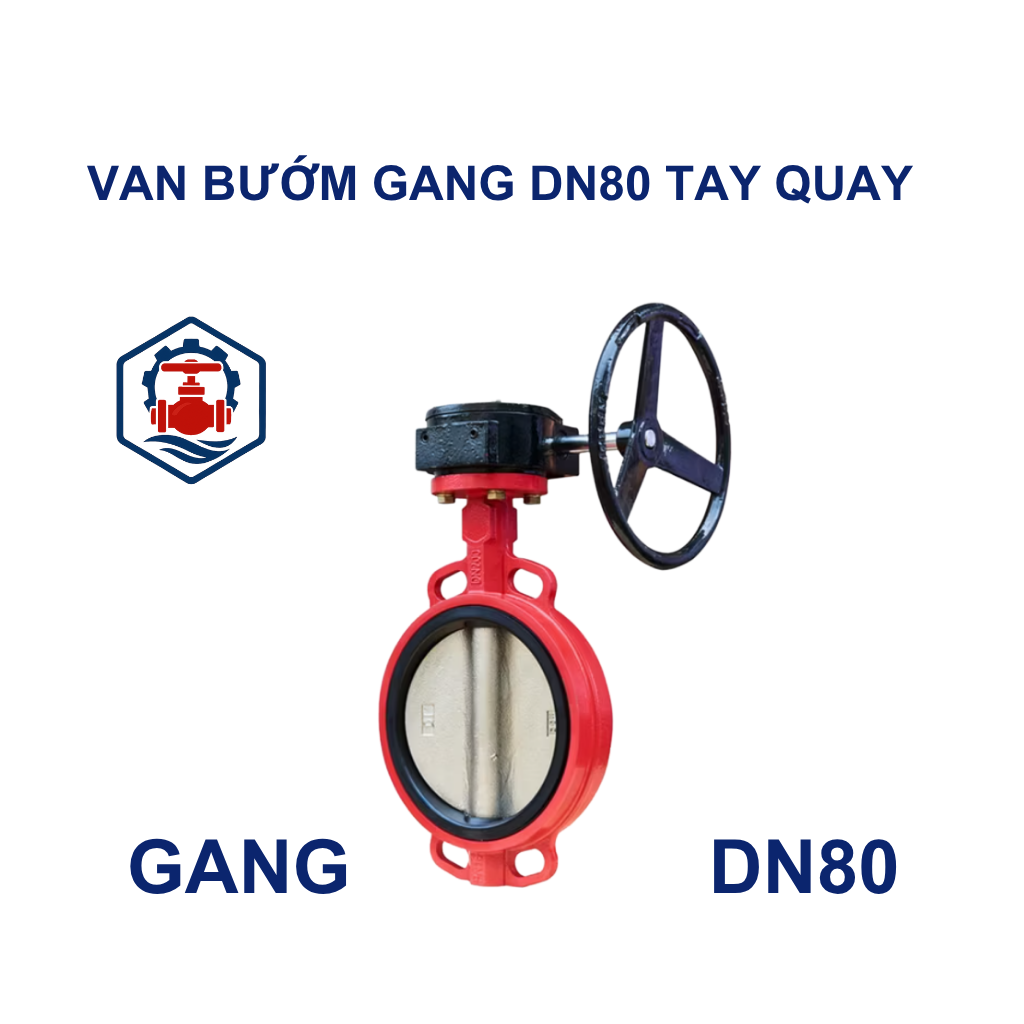

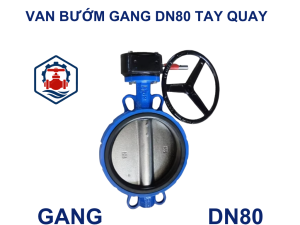

Van bướm gang DN80 tay quay

Van bướm gang DN80 tay quay là gì?

Van bướm gang DN80 tay quay là thiết bị cơ khí dùng để đóng/mở hoặc điều tiết lưu chất trong đường ống có đường kính danh nghĩa DN80 (tương đương phi 89mm hoặc 3 inch). Van được làm từ chất liệu gang, sử dụng bộ điều khiển tay quay kết hợp hộp số giảm tốc giúp thao tác nhẹ nhàng, chính xác. Đây là dòng van phổ biến trong các hệ thống nước, khí, hơi và chất lỏng không ăn mòn.

Thông số kỹ thuật van bướm gang DN80 tay quay

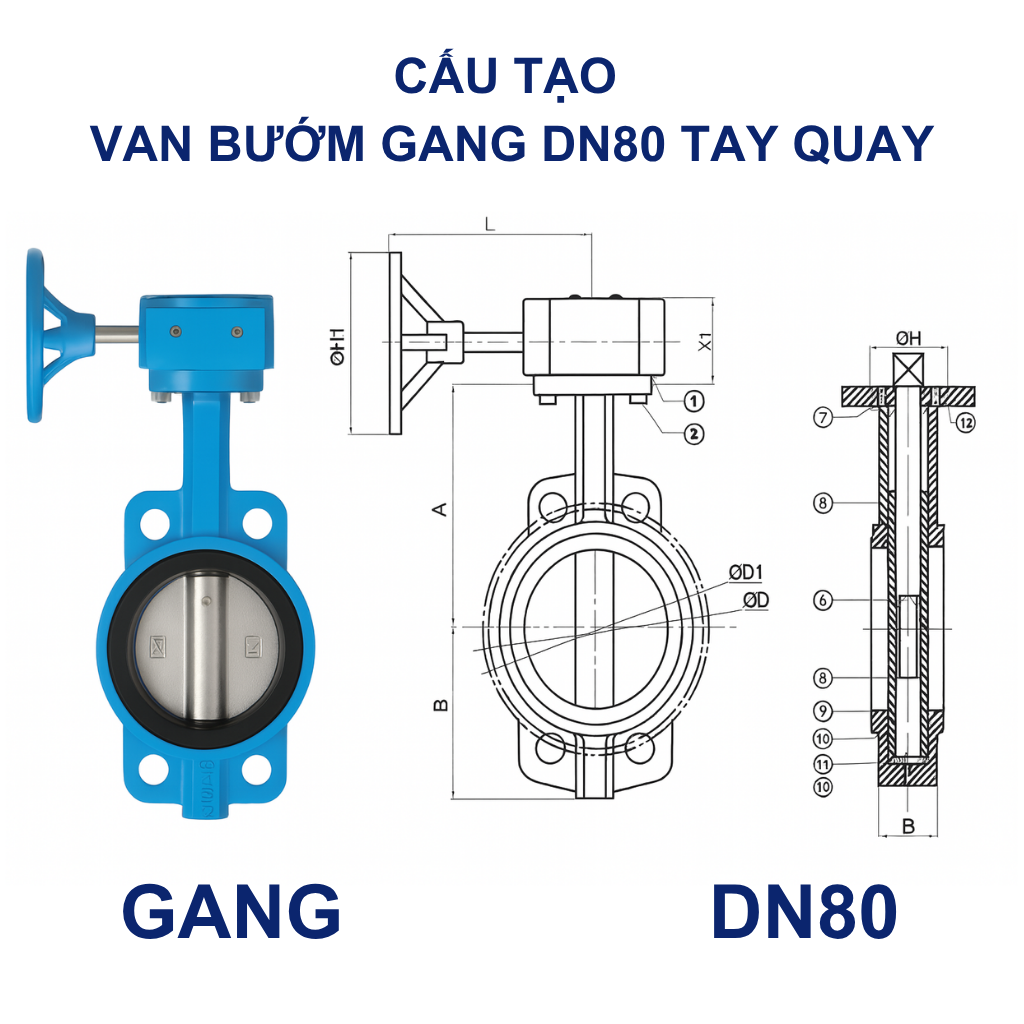

Cấu tạo van bướm gang DN80 tay quay

Van bao gồm 6 bộ phận chính:

1. Thân van: Làm từ gang, sơn epoxy chống gỉ, chịu áp lực và va đập tốt.
2. Đĩa van (Butterfly disc): Xoay để đóng hoặc mở dòng chảy. Chất liệu gang hoặc inox.
3. Trục van (Shaft/Stem): Nối tay quay với đĩa van, giúp truyền lực.
4. Gioăng làm kín: Cao su tổng hợp (EPDM, NBR), tạo độ kín cao, chống rò rỉ.
5. Tay quay (Vô lăng): Điều khiển đóng/mở van thông qua hộp số.
6. Hộp số giảm tốc: Hỗ trợ điều khiển nhẹ nhàng, tăng độ chính xác.

Cơ chế hoạt động van bướm gang DN80 tay quay

• Khi người vận hành xoay tay quay, lực sẽ truyền qua hộp số giảm tốc đến trục van, làm đĩa van xoay quanh trục cố định.
• Khi đĩa nằm vuông góc với dòng chảy → van đóng hoàn toàn.
• Khi đĩa song song với dòng chảy → van mở hoàn toàn.
• Ngoài ra, người dùng có thể điều chỉnh độ mở linh hoạt để kiểm soát lưu lượng.

Ưu điểm nổi bật của van bướm gang DN80 tay quay

• Thao tác dễ dàng: Hộp số trợ lực giúp xoay nhẹ tay, tiết kiệm sức.
• Chống ăn mòn tốt: Lớp epoxy chống gỉ, gioăng kín tuyệt đối.
• Thiết kế nhỏ gọn: Dễ lắp đặt ngay cả trong không gian hẹp.
• Tuổi thọ cao: Phù hợp với môi trường áp lực trung bình, hoạt động liên tục.
• Giá thành hợp lý: So với van inox hay van cầu, van bướm gang tiết kiệm hơn.

Ứng dụng của van bướm gang DN80 tay quay

• Hệ thống cấp nước sạch và xử lý nước thải
• Đường ống khí nén và chất lỏng trung tính
• Hệ thống phòng cháy chữa cháy PCCC
• Nhà máy sản xuất thực phẩm, dược phẩm, đồ uống
• Trạm bơm công nghiệp, khu đô thị, nông nghiệp
• Các công trình cấp thoát nước dân dụng và công nghiệp

Lưu ý khi sử dụng van bướm gang DN80 tay quay

• Không sử dụng cho chất ăn mòn mạnh nếu không có lớp lót hoặc đĩa van inox.
• Lắp đặt đúng chiều dòng chảy và theo hướng dẫn nhà sản xuất.
• Không xoay tay quay quá mạnh, tránh gây hỏng bánh răng trong hộp số.
• Bảo trì định kỳ để kiểm tra gioăng, hộp số và độ kín.
• Kiểm tra khi có hiện tượng rò rỉ, rung lắc hoặc khó điều khiển.

Kết luận

Van bướm gang DN80 tay quay là lựa chọn lý tưởng cho các hệ thống cần điều tiết lưu lượng hiệu quả, bền bỉ, thao tác nhẹ và chi phí hợp lý. Với khả năng làm việc ổn định, dễ bảo dưỡng và đa dạng ứng dụng, dòng van này đang ngày càng được sử dụng phổ biến trong hầu hết các lĩnh vực công nghiệp và dân dụng.
