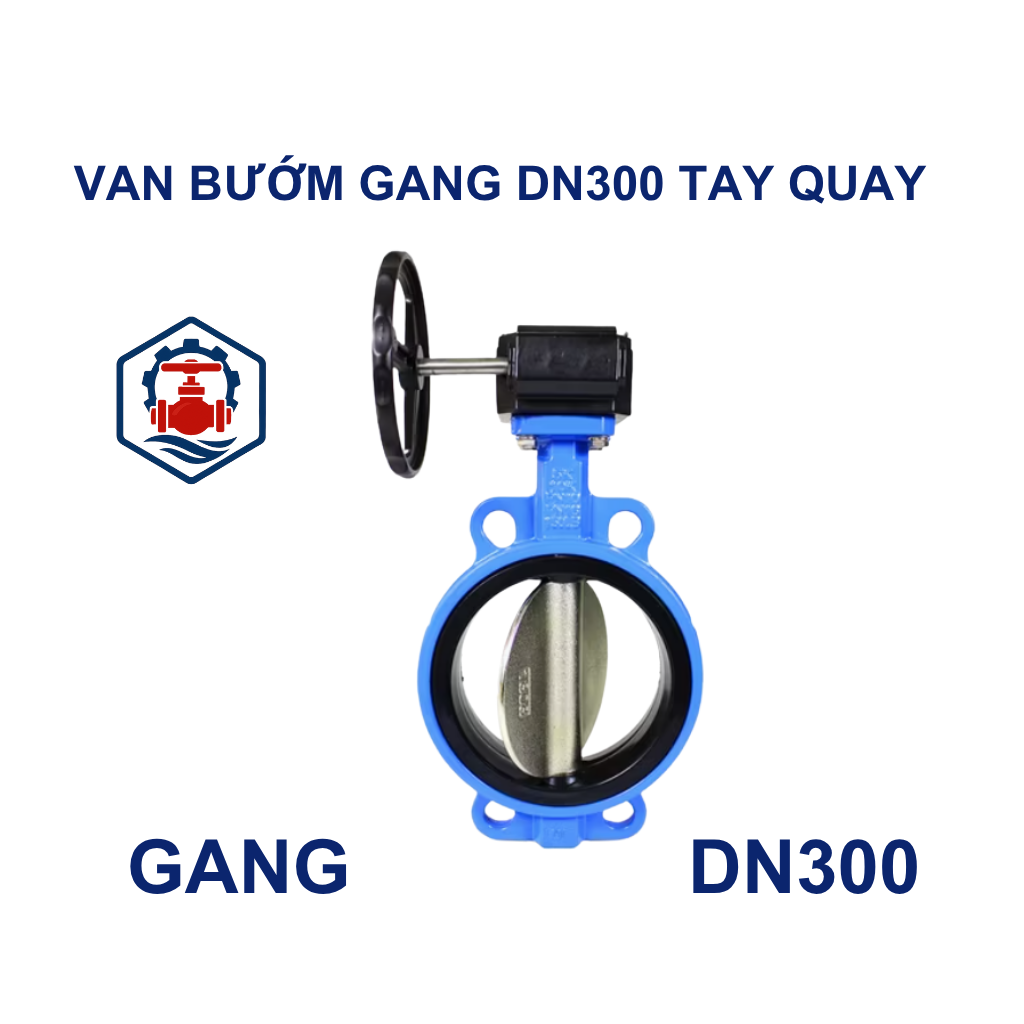

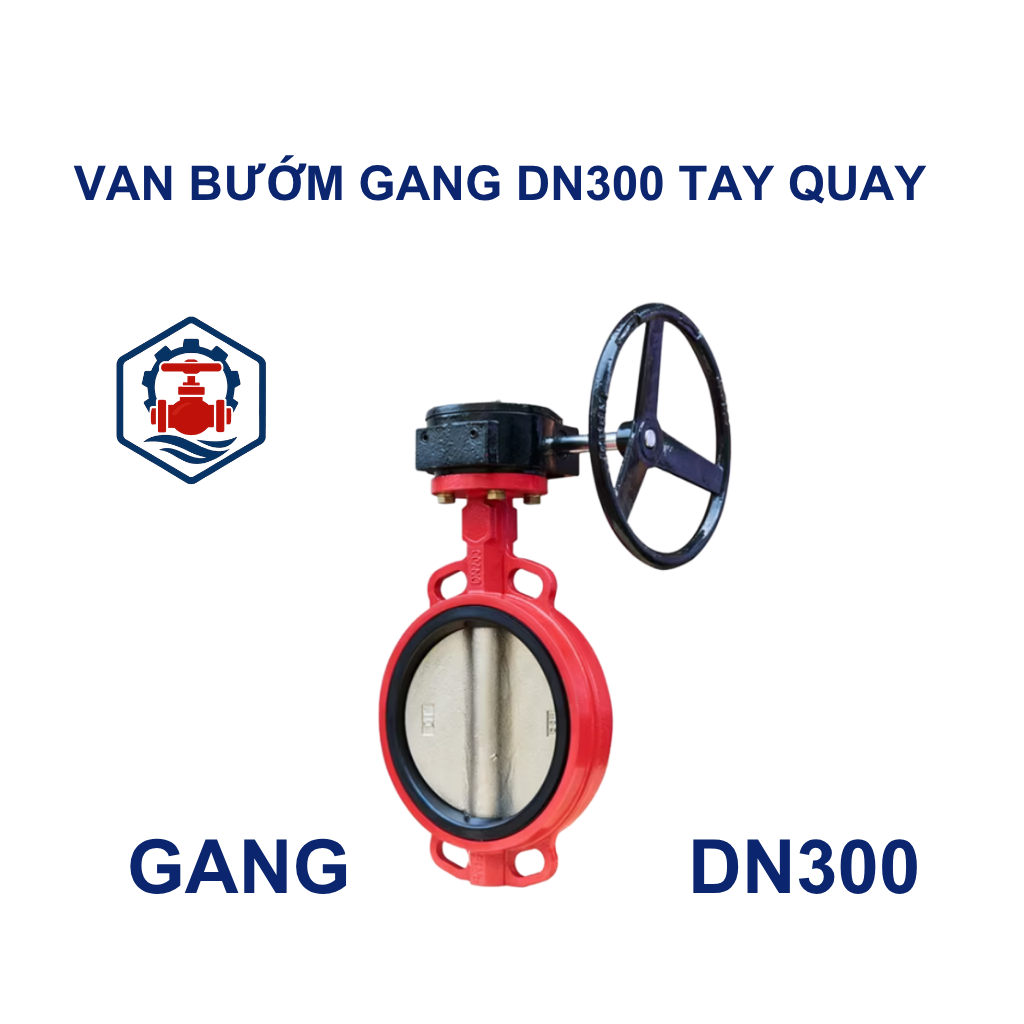

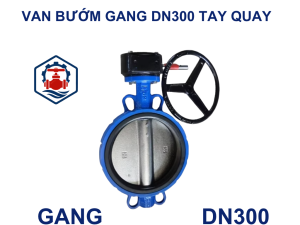

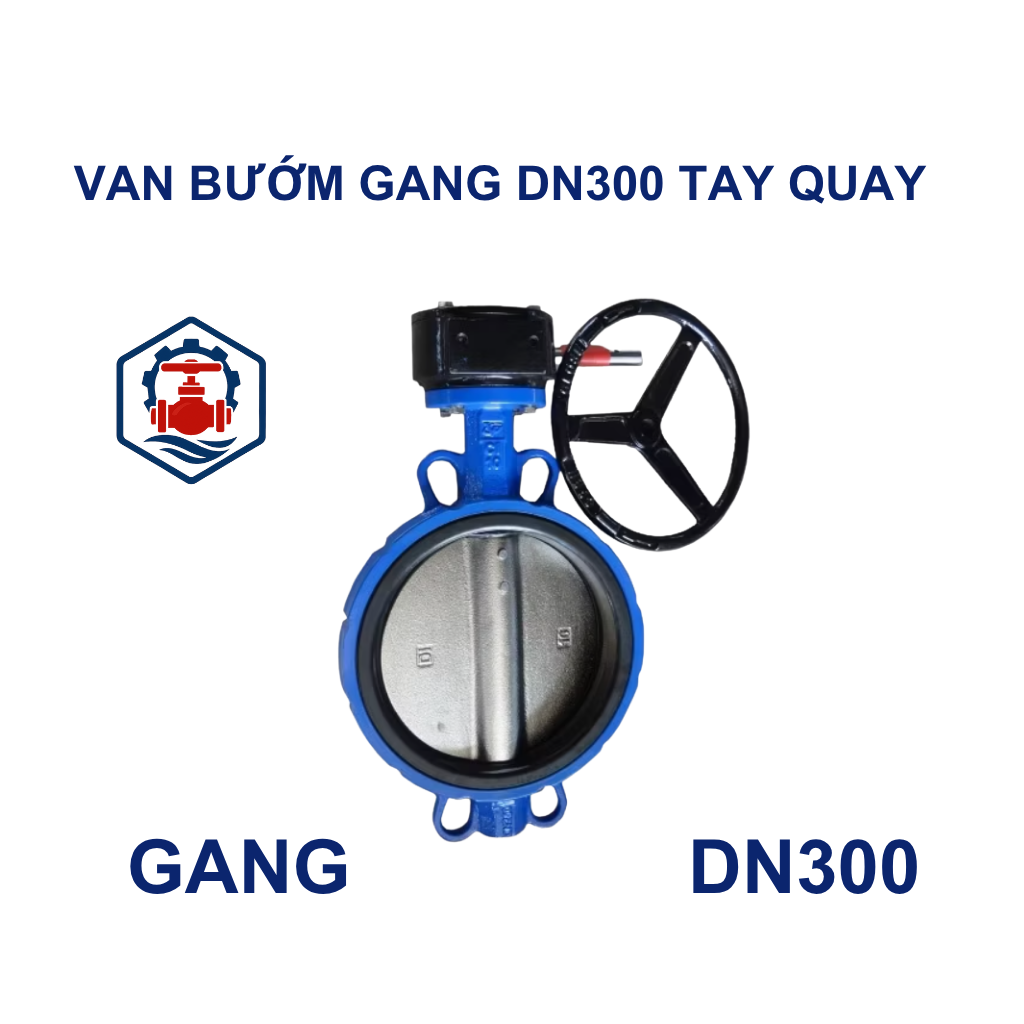

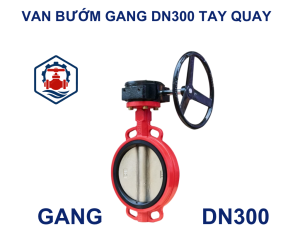

Van bướm gang DN300 tay quay

Van bướm gang DN300 tay quay là gì?

Van bướm gang DN300 tay quay là loại van công nghiệp dạng bướm, được chế tạo với thân bằng gang và sử dụng bộ tay quay kèm hộp số để điều khiển cánh van dạng đĩa xoay quanh trục. Van được thiết kế để lắp đặt tại các vị trí ống phi 323.9 mm, dùng để điều tiết lưu lượng hoặc đóng ngắt dòng chảy của chất lỏng, khí hoặc hơi trong hệ thống.

Tay quay giúp người vận hành đóng/mở van một cách nhẹ nhàng, chính xác, ngay cả khi van có kích thước lớn và lắp đặt trong hệ thống áp lực cao.

Tiêu chuẩn kỹ thuật van bướm gang DN300 tay quay

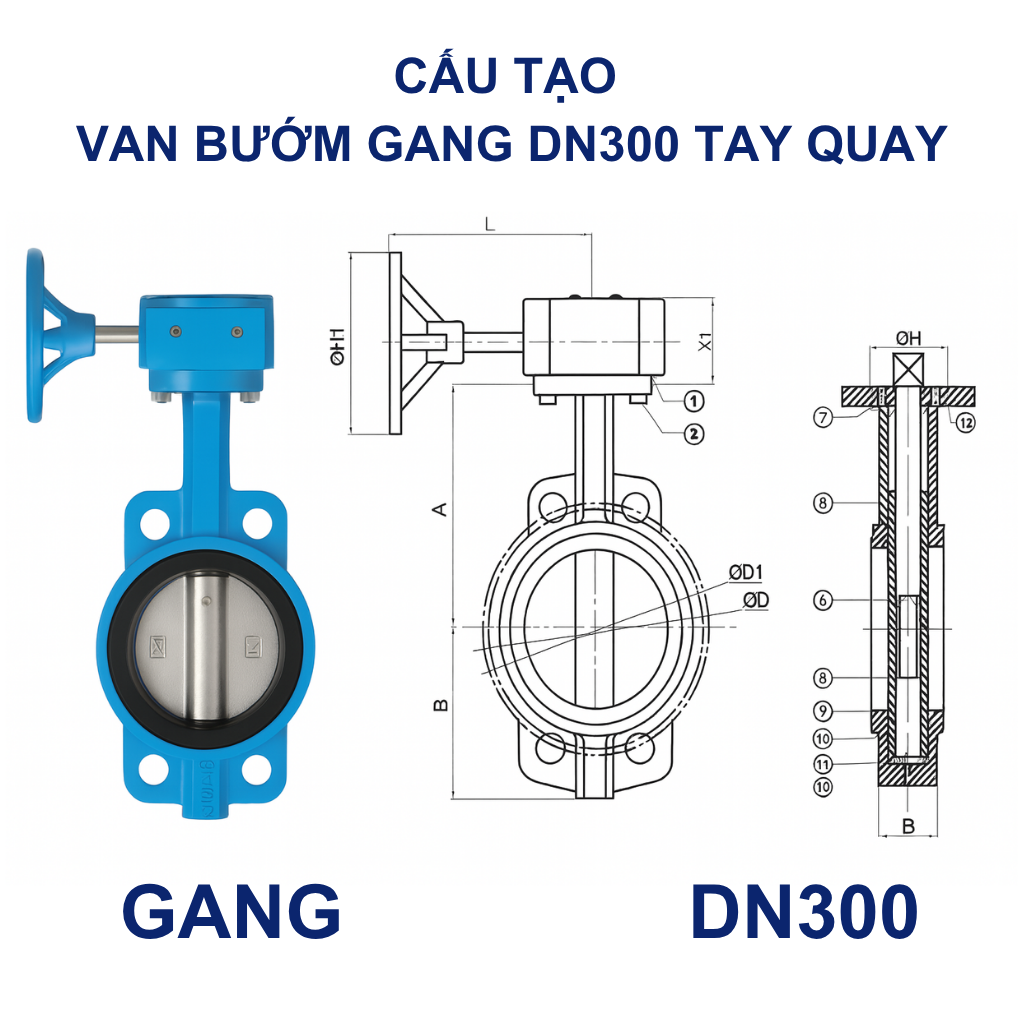

Cấu tạo của van bướm gang DN300 tay quay

Van bướm gang DN300 được thiết kế với các bộ phận chính như sau:

• Thân van: Làm từ gang đúc, được sơn phủ epoxy để chống ăn mòn và gỉ sét.
• Cánh van: Dạng đĩa tròn, làm bằng inox hoặc gang bọc cao su, xoay quanh trục để điều khiển dòng chảy.
• Trục van: Kết nối giữa tay quay và cánh van, truyền chuyển động xoay.
• Gioăng làm kín: Được lắp bên trong thân van, giúp ngăn chặn rò rỉ hiệu quả.
• Tay quay & hộp số: Hỗ trợ người dùng điều chỉnh góc mở của van từ 0° đến 90°, đảm bảo vận hành trơn tru và chính xác.

Cơ chế hoạt động của van bướm gang DN300 tay quay

Van bướm gang DN300 tay quay hoạt động theo nguyên lý xoay cánh van dạng đĩa để điều khiển dòng chảy:

• Khi tay quay được xoay, hộp số truyền lực tới trục van.
• Trục van xoay cánh van từ vị trí mở (song song dòng chảy) đến vị trí đóng (vuông góc dòng chảy).
• Van có thể được mở một phần hoặc toàn phần để điều tiết lưu lượng.

Cơ cấu hộp số giảm tốc giúp người vận hành đóng mở dễ dàng ngay cả trong môi trường áp suất cao, không cần dùng nhiều lực.

Ưu điểm nổi bật của van bướm gang DN300 tay quay

• Đóng mở dễ dàng: Tay quay kết hợp hộp số giúp vận hành nhẹ, chính xác và tiết kiệm sức.
• Chịu áp lực và nhiệt độ tốt: Đáp ứng tốt nhu cầu sử dụng trong nhiều hệ thống khác nhau.
• Độ kín cao: Hạn chế tối đa rò rỉ nhờ gioăng EPDM/NBR chất lượng.
• Độ bền cao: Vật liệu gang đúc và inox giúp tăng tuổi thọ thiết bị.
• Chi phí tối ưu: Mức giá hợp lý so với hiệu quả vận hành và độ bền.
• Dễ bảo trì: Cấu tạo đơn giản, dễ tháo lắp và thay thế linh kiện.

Ứng dụng thực tế của van bướm gang DN300 tay quay

Van bướm tay quay DN300 được sử dụng phổ biến trong:

• Hệ thống cấp thoát nước đô thị và khu công nghiệp
• Trạm xử lý nước thải, nước sinh hoạt
• Đường ống dẫn nước trong nhà máy, khu công nghiệp
• Hệ thống phòng cháy chữa cháy (PCCC)
• Ngành công nghiệp thực phẩm, hóa chất nhẹ, xi măng, nhiệt điện
• Hệ thống HVAC, hệ thống làm mát công nghiệp

Với đường kính lớn (DN300), van đặc biệt phù hợp với các tuyến ống chính có lưu lượng cao.

Lưu ý khi sử dụng van bướm gang DN300 tay quay

• Lắp đặt đúng tiêu chuẩn mặt bích (JIS, ANSI, DIN…) để tránh rò rỉ.
• Không siết bu lông quá mạnh, tránh gây biến dạng gioăng.
• Vệ sinh định kỳ tay quay và hộp số, đảm bảo vận hành trơn tru.
• Không sử dụng với môi chất có hạt rắn lớn hoặc ăn mòn mạnh nếu không có lớp lót chuyên dụng.
• Nên kiểm tra tình trạng gioăng và trục định kỳ, đặc biệt trong môi trường khắc nghiệt.
• Bảo quản nơi khô ráo, tránh tiếp xúc liên tục với nước hoặc hoá chất khi không sử dụng.

Kết luận

Van bướm gang DN300 tay quay là thiết bị đóng/mở lưu chất lý tưởng cho các hệ thống công nghiệp quy mô lớn. Sản phẩm có độ bền cao, khả năng vận hành ổn định, dễ điều chỉnh và phù hợp với nhiều môi trường khác nhau. Với tiêu chuẩn kỹ thuật rõ ràng, thiết kế tiện dụng và chi phí hợp lý, van bướm DN300 tay quay là giải pháp tối ưu cho các công trình kỹ thuật hiện đại.
