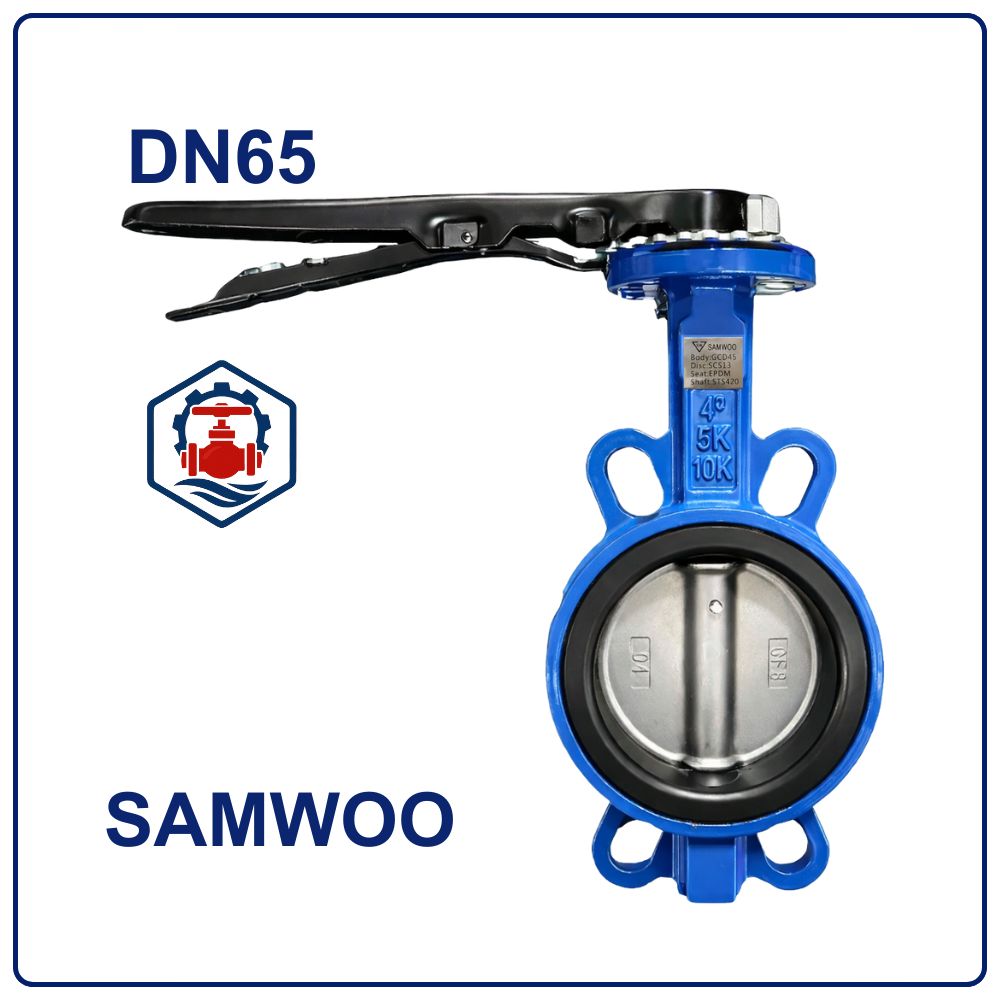

Van bướm tay gạt Samwoo DN65

Khái niệm van bướm tay gạt DN65 là gì?

Van bướm tay gạt là loại van điều khiển thủ công sử dụng đĩa van dạng cánh bướm để kiểm soát dòng chảy. Người vận hành tác động trực tiếp lên tay gạt để xoay đĩa van theo mức độ mở mong muốn.

• DN65: đường kính danh nghĩa ống
• Quy đổi kích thước:
  • 2.5 inch
  • Φ73 mm (phi 73) theo tiêu chuẩn ống thép

Van bướm tay gạt Samwoo DN65 phù hợp với các đường ống trung bình, nơi cần thao tác đóng mở nhanh và hiệu quả.

Ưu điểm của van bướm tay gạt Samwoo DN65

• Thiết kế gọn nhẹ, dễ lắp đặt trong không gian hạn chế
• Thao tác đóng mở nhanh bằng tay gạt
• Hoạt động ổn định, ít chi tiết chuyển động
• Phù hợp cả cho đóng mở hoàn toàn và điều tiết lưu lượng
• Dễ dàng bảo trì, thay thế khi cần

Cấu tạo van bướm tay gạt Samwoo DN65

Van bướm tay gạt DN65 gồm các bộ phận chính:

• Thân van: Gang cầu hoặc gang xám, phủ sơn epoxy chống ăn mòn
• Đĩa van: Inox/gang, chịu lực và mài mòn
• Trục van: Inox, truyền lực ổn định
• Gioăng làm kín: EPDM hoặc NBR
• Tay gạt: Có cơ cấu khóa vị trí đóng/mở

Cấu tạo đơn giản giúp van vận hành bền bỉ với chi phí bảo trì thấp.

Nguyên lý hoạt động

Van hoạt động dựa trên chuyển động xoay đĩa van:

• Tay gạt song song với ống → van mở
• Tay gạt vuông góc với ống → van đóng
• Dừng tại các góc khác nhau để điều chỉnh lưu lượng

Nguyên lý này giúp giảm thiểu thời gian thao tác và gia tăng hiệu quả điều tiết.

Thông số kỹ thuật van bướm tay gạt Samwoo DN65

• Kích thước: DN65 – 2.5 inch – Φ73
• Kiểu vận hành: Tay gạt
• Vật liệu thân: Gang cầu / gang xám
• Vật liệu đĩa: Inox / gang
• Gioăng làm kín: EPDM, NBR
• Áp lực làm việc: PN10, PN16
• Nhiệt độ làm việc: 0 – 120°C
• Kiểu kết nối: Wafer (kẹp bích)
• Môi trường sử dụng: Nước, nước thải, khí, hóa chất nhẹ

So sánh van bướm tay gạt Samwoo DN65 với các loại van cùng kích thước

Lưu ý khi lựa chọn và lắp đặt van bướm tay gạt Samwoo DN65

• Đảm bảo kích thước DN65 – 2.5 inch – Φ73 chính xác
• Kiểm tra tiêu chuẩn mặt bích tương thích với hệ thống
• Chọn vật liệu gioăng phù hợp với môi trường sử dụng
• Tránh dùng van cho áp suất và nhiệt độ vượt quá giới hạn cho phép
• Căn chỉnh đúng tâm đường ống để tránh kẹt đĩa van

Ứng dụng thực tế

Van bướm tay gạt Samwoo DN65 được sử dụng rộng rãi trong:

• Hệ thống cấp thoát nước dân dụng và công nghiệp nhỏ
• Hệ thống xử lý nước thải
• Hệ thống HVAC, chiller quy mô nhỏ và vừa
• Đường ống dẫn khí áp suất thấp
