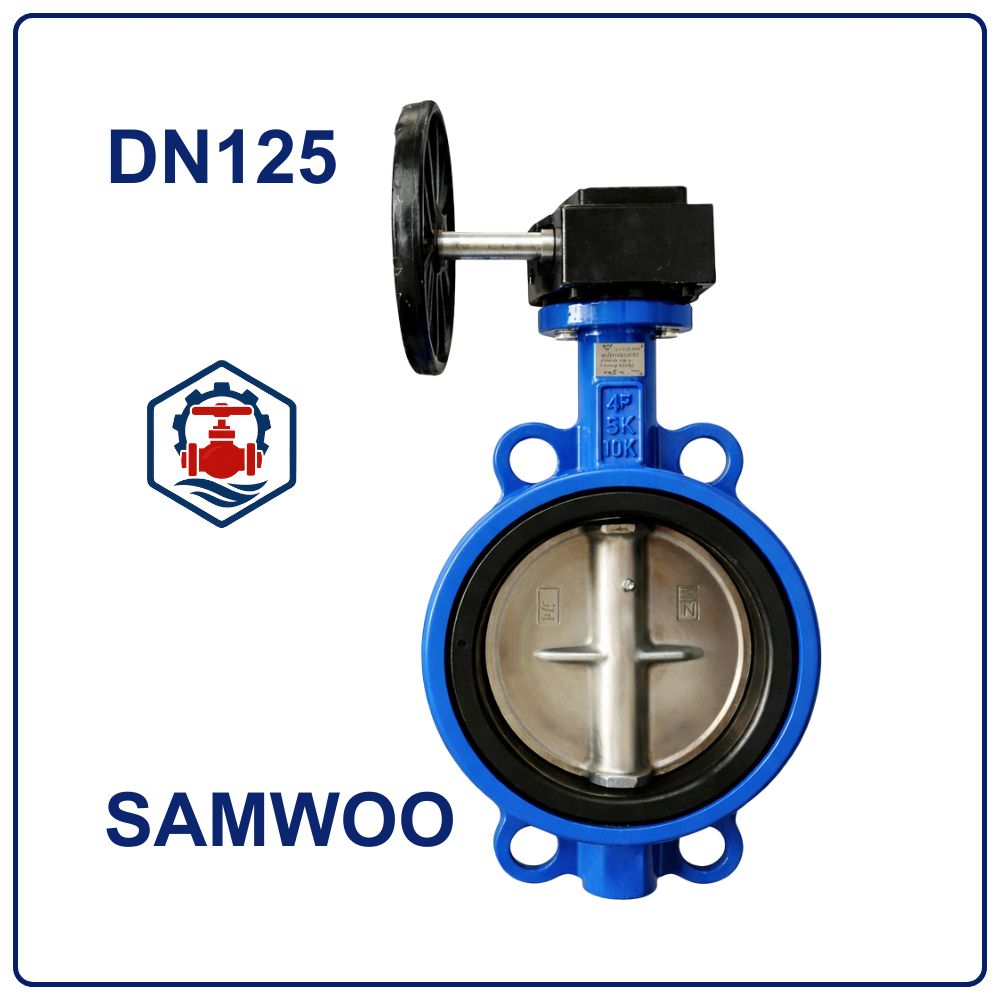

Van bướm tay quay Samwoo DN125

Van bướm tay quay DN125 là gì?

Van bướm tay quay là loại van bướm điều khiển thủ công thông qua vô lăng và hộp số truyền động, cho phép đĩa van xoay từ từ theo từng vòng quay, tránh hiện tượng đóng mở đột ngột.

• DN125: đường kính danh nghĩa của van
• Quy đổi kích thước tương đương:
  • 5 inch
  • Φ141 mm (phi 141) theo tiêu chuẩn ống thép

Van bướm tay quay Samwoo DN125 thường được lắp đặt trên các tuyến ống chính, nơi yêu cầu điều tiết lưu lượng ổn định và an toàn.

Đặc điểm nổi bật của van bướm tay quay Samwoo DN125

• Hộp số truyền động giúp giảm lực xoay, vận hành nhẹ nhàng
• Đóng mở từ từ, hạn chế sốc áp trong hệ thống
• Duy trì ổn định góc mở trong quá trình làm việc
• Phù hợp với các vị trí lắp đặt cao hoặc khó thao tác trực tiếp
• Đáp ứng tốt nhu cầu vận hành thường xuyên với độ bền cao

Những đặc điểm này giúp van tay quay DN125 được ưu tiên hơn tay gạt trong nhiều hệ thống công nghiệp.

Cấu tạo van bướm tay quay Samwoo DN125

Van được cấu tạo từ các bộ phận chính:

• Thân van: Gang cầu hoặc gang xám, sơn epoxy chống ăn mòn
• Đĩa van: Inox hoặc gang, gia công chính xác
• Trục van: Inox, chịu lực xoắn tốt
• Gioăng làm kín: EPDM hoặc NBR
• Hộp số: Truyền động ổn định, tăng tuổi thọ van
• Tay quay (vô lăng): Thiết kế chắc chắn, dễ thao tác

Nguyên lý hoạt động

Van hoạt động thông qua cơ cấu truyền động:

• Khi xoay tay quay, lực được truyền qua hộp số
• Đĩa van xoay dần quanh trục theo từng vòng quay
• Có thể dừng ở nhiều vị trí khác nhau để điều chỉnh lưu lượng

Nguyên lý này giúp kiểm soát dòng chảy chính xác và an toàn.

Thông số kỹ thuật van bướm tay quay Samwoo DN125

• Kích thước: DN125 – 5 inch – Φ141
• Kiểu vận hành: Tay quay (hộp số)
• Vật liệu thân: Gang cầu / gang xám
• Vật liệu đĩa: Inox / gang
• Gioăng làm kín: EPDM, NBR
• Áp lực làm việc: PN10, PN16
• Nhiệt độ làm việc: 0 – 120°C
• Kiểu kết nối: Wafer (kẹp bích)
• Môi trường sử dụng: Nước, nước thải, khí, hóa chất nhẹ

So sánh van bướm tay quay DN125 và van bướm tay gạt DN125

Lưu ý khi sử dụng van bướm tay quay Samwoo DN125

• Vận hành van định kỳ để tránh kẹt hộp số
• Không xoay tay quay quá giới hạn đóng/mở
• Kiểm tra hộp số và gioăng theo chu kỳ bảo trì
• Đảm bảo lưu chất phù hợp với vật liệu gioăng
• Lắp đặt van đúng tâm để tăng tuổi thọ sử dụng

Ứng dụng thực tế

Van bướm tay quay Samwoo DN125 được sử dụng phổ biến trong:

• Hệ thống cấp thoát nước công nghiệp
• Hệ thống phòng cháy chữa cháy
• Nhà máy xử lý nước thải
• Hệ thống HVAC, chiller
• Đường ống dẫn khí áp suất thấp
