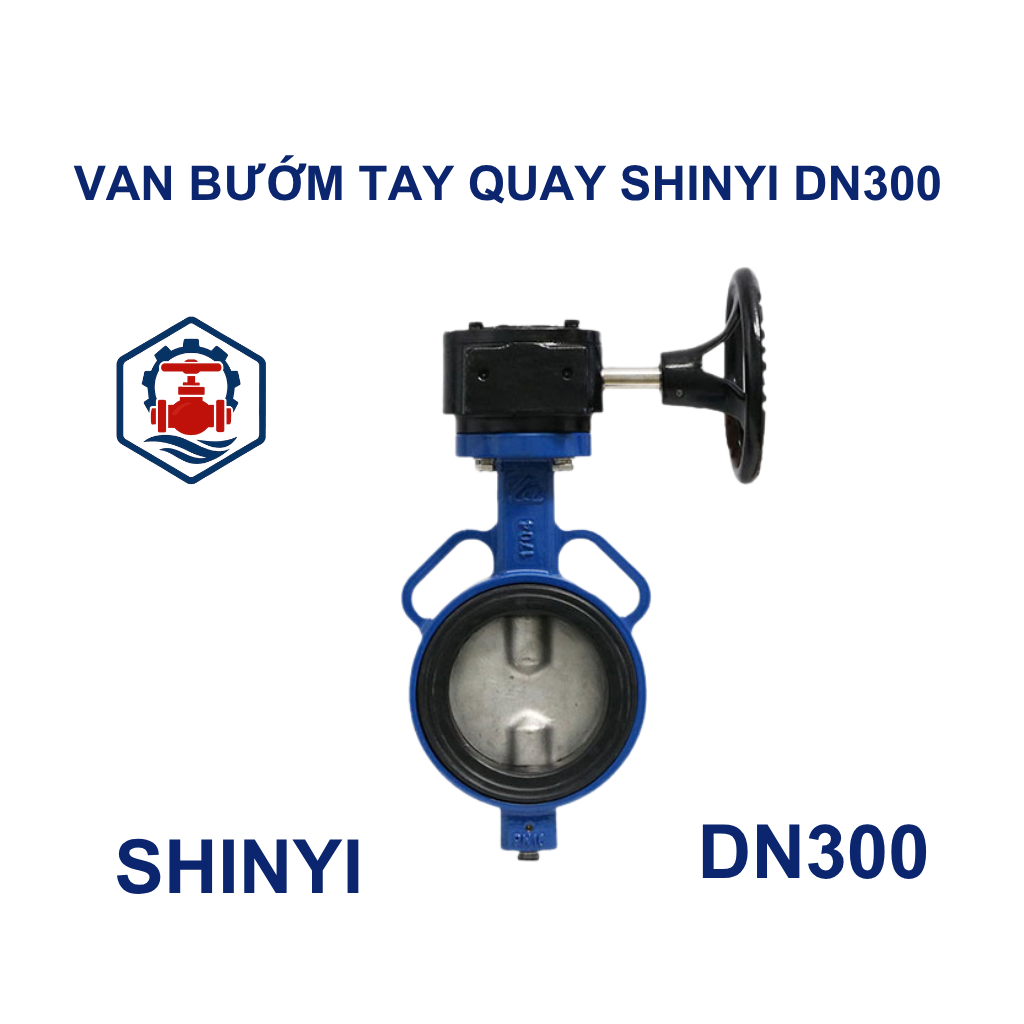

Van bướm tay quay Shinyi DN300

Van bướm tay quay Shinyi DN300 là gì?

Van bướm tay quay Shinyi DN300 là loại van đóng mở bằng cơ cấu tay quay bánh răng, sử dụng trong các hệ thống đường ống có đường kính lớn. Van vận hành bằng cách xoay đĩa van một góc 90 độ để điều tiết hoặc ngắt hoàn toàn dòng chảy. Cấu trúc kiểu Wafer, lắp đặt giữa hai mặt bích, giúp tối ưu không gian và dễ bảo trì.

Van được sản xuất bởi thương hiệu Shinyi – Đài Loan, nổi tiếng với độ bền cao và độ kín vượt trội, phù hợp với nhiều lĩnh vực từ cấp thoát nước đến PCCC.

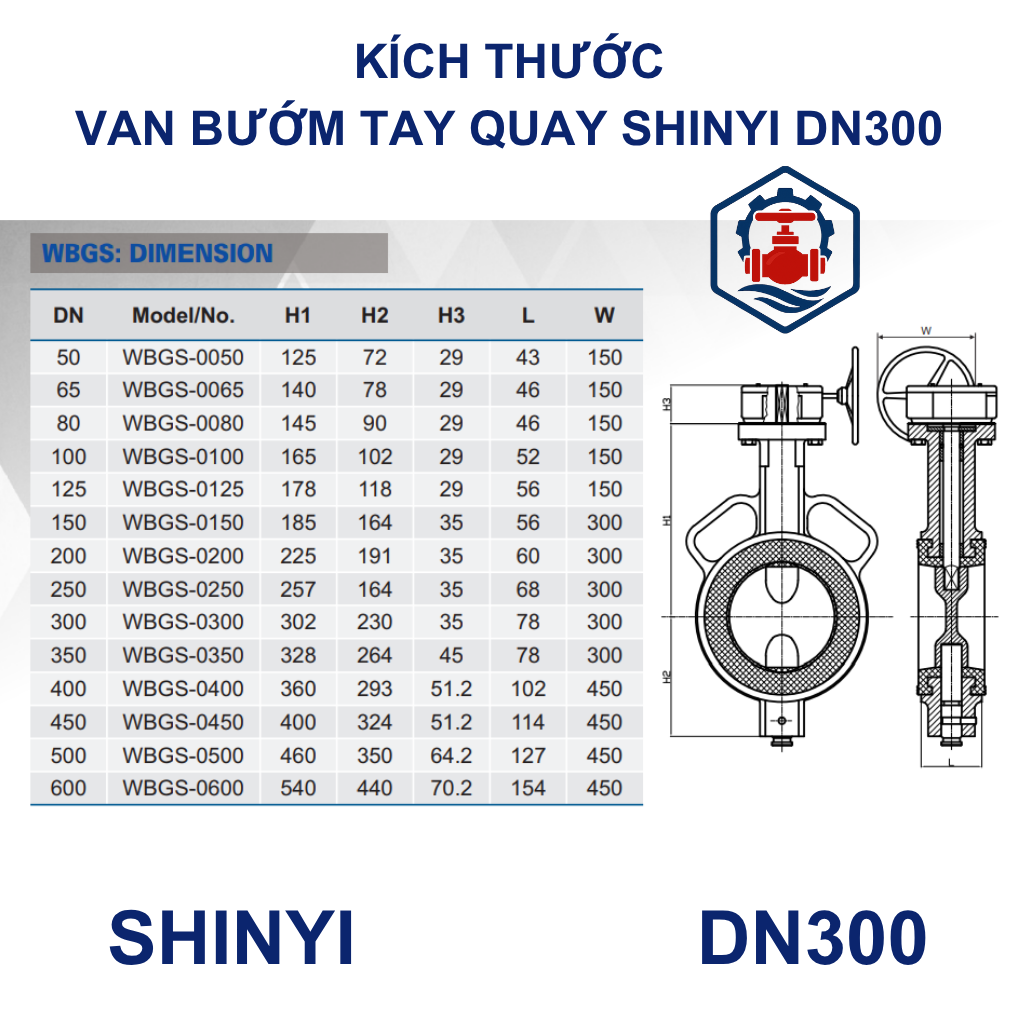

Tiêu chuẩn kỹ thuật van bướm tay quay Shinyi DN300

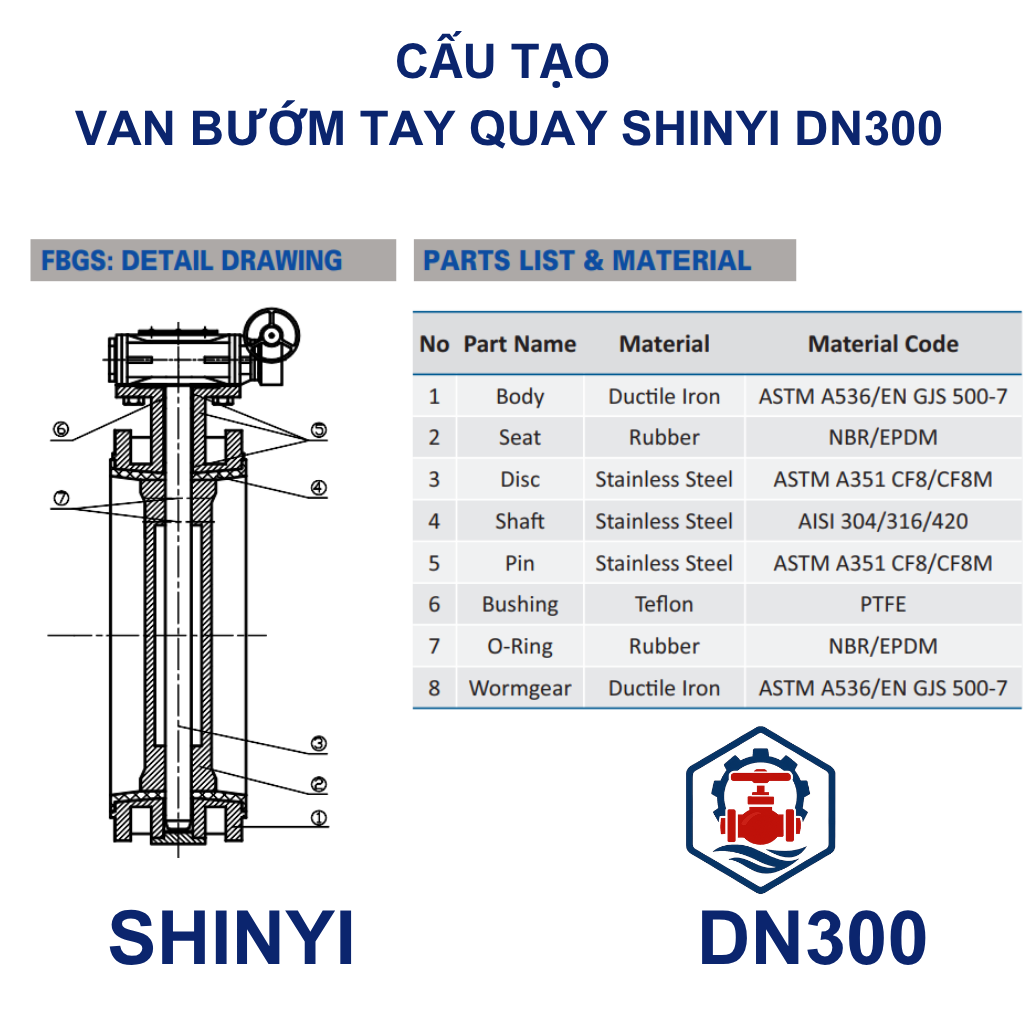

Cấu tạo của van bướm tay quay Shinyi DN300

Van được thiết kế với các thành phần chính như sau:

• Thân van: Đúc từ gang cầu, phủ lớp epoxy giúp chống ăn mòn và tăng tuổi thọ.
• Đĩa van: Là bộ phận tiếp xúc trực tiếp với lưu chất, xoay 90 độ để đóng/mở van.
• Gioăng làm kín: Làm từ EPDM hoặc NBR, đảm bảo độ kín khít cao, chống rò rỉ.
• Trục van: Truyền lực từ bộ điều khiển đến đĩa van.
• Hộp số và tay quay: Giúp điều khiển van nhẹ nhàng, chính xác và an toàn ngay cả khi áp suất dòng cao.

Cơ chế hoạt động của van bướm tay quay DN300 Shinyi

Van bướm Shinyi hoạt động theo nguyên lý cơ học đơn giản:

1. Khi người dùng xoay tay quay, hộp số sẽ truyền lực làm trục van quay.
2. Trục quay làm đĩa van xoay góc 90°, từ đó đóng, mở hoặc điều tiết dòng chảy.
3. Khi ở vị trí thẳng với dòng chảy, van mở hoàn toàn; khi đĩa vuông góc, van đóng hoàn toàn.

Hộp số giúp điều chỉnh lực mô-men xoắn, hỗ trợ thao tác dễ dàng dù đường ống có lưu lượng lớn.

Đặc điểm ưu việt của van bướm tay quay Shinyi DN300

• Vận hành dễ dàng: Tay quay kết hợp hộp số giảm lực tác động, giúp thao tác nhẹ nhàng hơn.
• Độ bền cao: Vật liệu gang cầu phủ epoxy và inox chống ăn mòn, thích hợp với nhiều môi trường làm việc.
• Thiết kế nhỏ gọn: Kiểu lắp Wafer tiết kiệm không gian, phù hợp với không gian hạn chế.
• Độ kín vượt trội: Gioăng làm kín cao cấp, chống rò rỉ hiệu quả.
• Dễ bảo trì, thay thế: Cấu trúc đơn giản, linh kiện dễ tháo rời và thay thế.

Ứng dụng thực tế của van bướm tay quay Shinyi DN300

Van bướm DN300 được sử dụng rộng rãi trong nhiều hệ thống công nghiệp và dân dụng, cụ thể như:

• Hệ thống cấp nước, thoát nước
• Hệ thống phòng cháy chữa cháy (PCCC)
• Nhà máy xử lý nước sạch – nước thải
• Ngành công nghiệp hóa chất, thực phẩm, dược phẩm
• Trạm bơm, hệ thống HVAC, nhà máy điện

Kích thước lớn cùng cơ cấu tay quay giúp van vận hành hiệu quả trong các hệ thống có áp lực và lưu lượng lớn.

Lưu ý khi sử dụng van bướm tay quay DN300 Shinyi

• Kiểm tra vị trí lắp đặt đảm bảo đúng hướng dòng chảy.
• Không vận hành tay quay quá mức để tránh hư hỏng trục hoặc bánh răng.
• Thường xuyên kiểm tra gioăng làm kín sau thời gian dài sử dụng để đảm bảo hiệu suất.
• Lắp đặt đúng tiêu chuẩn mặt bích, tránh siết quá chặt gây biến dạng thân van.
• Không để van làm việc quá giới hạn áp suất hoặc nhiệt độ cho phép.

Kết luận

Van bướm tay quay Shinyi DN300 là lựa chọn lý tưởng cho các công trình cần điều tiết lưu chất hiệu quả, bền bỉ, và dễ vận hành. Với thiết kế hiện đại, khả năng chịu áp cao, vận hành nhẹ nhàng và ứng dụng linh hoạt trong nhiều hệ thống, đây là thiết bị không thể thiếu trong các hệ thống ống dẫn quy mô lớn.
