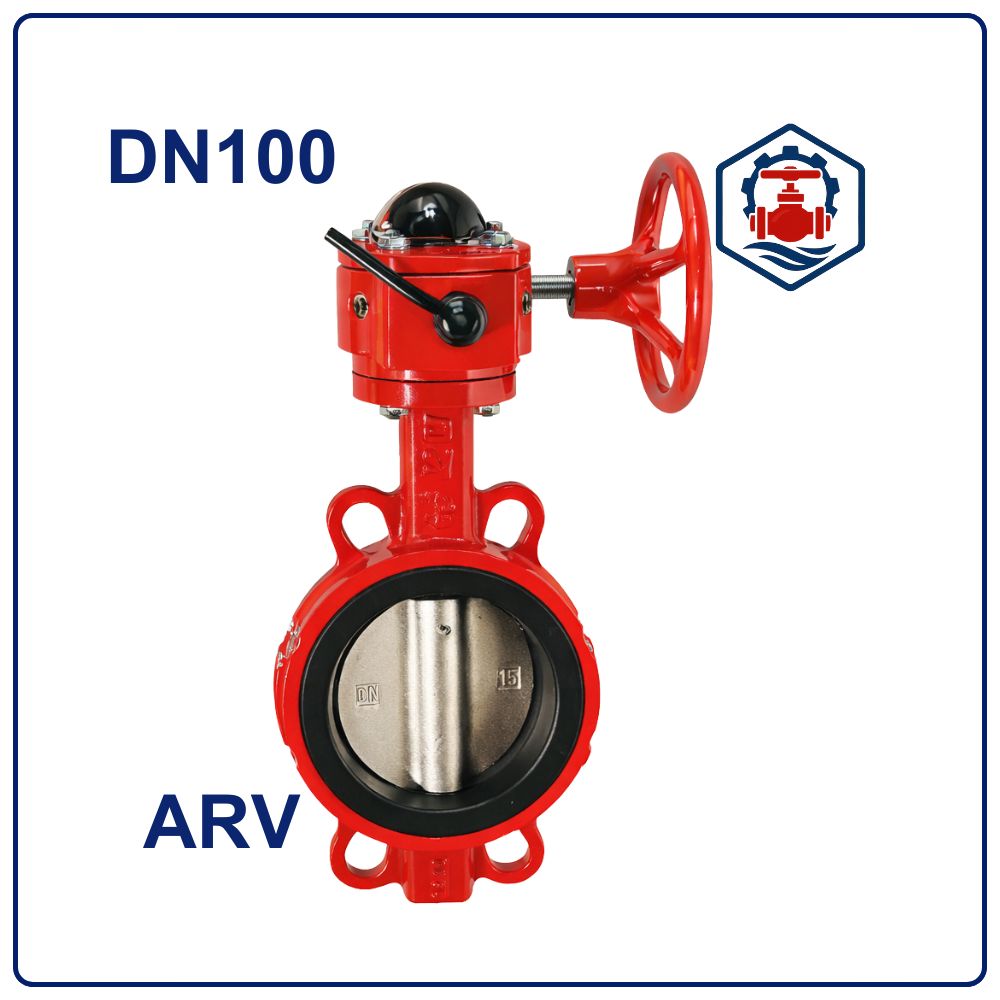

Van bướm tín hiệu điện ARV DN100 là gì?

Van bướm tín hiệu điện ARV DN100 là thiết bị chuyên dùng trong các hệ thống cần theo dõi trạng thái đóng – mở của van từ xa. Sản phẩm kết hợp giữa van bướm cơ học và bộ công tắc tín hiệu điện, cho phép truyền tín hiệu về tủ điều khiển, trung tâm giám sát hoặc hệ thống báo cháy.

Với kích thước DN100, van được sử dụng phổ biến trong các hệ thống đường ống trung bình, đặc biệt là hệ thống phòng cháy chữa cháy và cấp thoát nước kỹ thuật.

Vai trò của van bướm tín hiệu điện DN100

Khác với van bướm tay gạt thông thường, van bướm tín hiệu điện ARV DN100 không dùng để điều khiển đóng mở tự động, mà có chức năng chính là:

• Xác nhận trạng thái đang mở hoặc đang đóng
• Truyền tín hiệu về tủ điều khiển trung tâm
• Hỗ trợ giám sát an toàn hệ thống

Nhờ đó, người quản lý có thể kiểm soát tình trạng vận hành của đường ống mà không cần kiểm tra trực tiếp tại vị trí lắp đặt.

Thông tin kích thước và quy đổi DN100

• Kích thước danh nghĩa: DN100
• Quy đổi inch: 4 inch
• Đường kính ngoài ống tương thích: Ø114 mm

Thông tin quy đổi này giúp lựa chọn chính xác van cho các hệ thống đường ống DN100 tiêu chuẩn.

Cấu trúc và nguyên lý hoạt động tín hiệu điện

Van bướm tín hiệu điện ARV DN100 gồm hai phần chính:

• Thân van bướm: thực hiện chức năng đóng/mở dòng chảy
• Bộ tín hiệu điện: gắn phía trên trục van, sử dụng công tắc hành trình để phát tín hiệu

Khi van ở trạng thái mở hoặc đóng hoàn toàn, bộ tín hiệu sẽ gửi tín hiệu ON/OFF về hệ thống giám sát. Điều này đặc biệt quan trọng trong các hệ thống yêu cầu kiểm soát chặt chẽ trạng thái van.

Ưu điểm nổi bật của van bướm tín hiệu điện ARV DN100

• Cho phép giám sát trạng thái van từ xa
• Tăng độ an toàn và tính minh bạch trong vận hành hệ thống
• Thiết kế gọn, không làm thay đổi kết cấu đường ống
• Dễ dàng tích hợp với hệ thống báo cháy và tủ điều khiển
• Phù hợp các công trình yêu cầu kiểm soát kỹ thuật nghiêm ngặt

Thông số kỹ thuật van bướm tín hiệu điện ARV DN100

• Kích thước danh nghĩa: DN100
• Quy đổi kích thước: 4 inch – Ø114 mm
• Kiểu van: Van bướm tín hiệu điện
• Phương thức vận hành: Tay gạt kết hợp bộ tín hiệu điện
• Kiểu kết nối: Kẹp bích (Wafer) hoặc lắp bích (Flanged)
• Áp lực làm việc: PN10 – PN16
• Nhiệt độ làm việc: 0 – 80°C
• Vật liệu thân van: Gang, sơn phủ chống ăn mòn
• Đĩa van: Gang hoặc inox
• Trục van: Thép không gỉ
• Gioăng làm kín: Cao su EPDM
• Điện áp tín hiệu: 24V / 220V (tùy cấu hình)
• Tín hiệu đầu ra: ON/OFF
• Môi trường sử dụng: Nước, nước thải, hệ thống PCCC

Ứng dụng của van bướm tín hiệu điện ARV DN100

Van được sử dụng rộng rãi trong:

• Hệ thống phòng cháy chữa cháy (PCCC)
• Trung tâm thương mại, chung cư, tòa nhà cao tầng
• Nhà máy, khu công nghiệp
• Trạm bơm, hệ thống cấp nước kỹ thuật
• Các hệ thống cần giám sát trạng thái van từ xa

Khả năng lắp đặt và tích hợp hệ thống

Van bướm tín hiệu điện ARV DN100 có thể lắp đặt trực tiếp vào hệ thống DN100 hiện có. Bộ tín hiệu điện dễ dàng đấu nối với:

• Tủ điều khiển trung tâm
• Hệ thống báo cháy
• Hệ thống BMS

Điều này giúp nâng cao khả năng kiểm soát mà không cần thay đổi cấu trúc đường ống.
