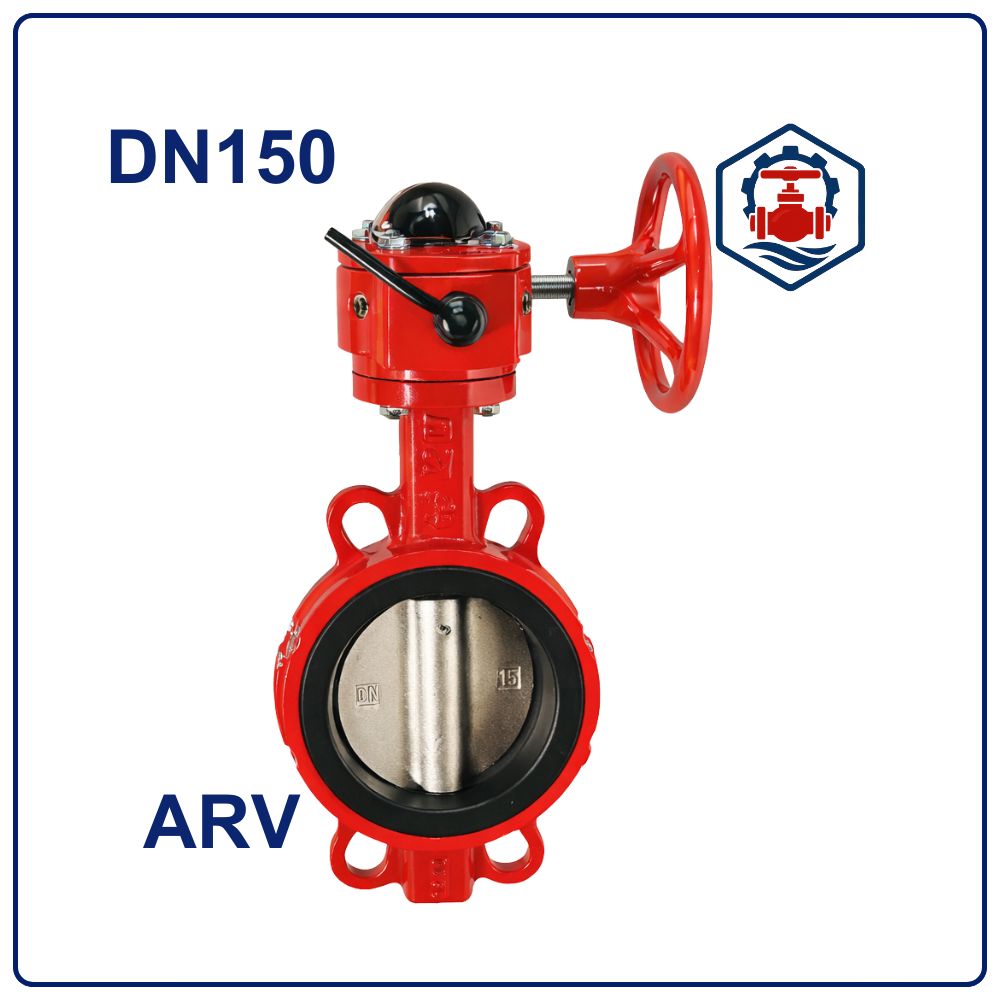

Van bướm tín hiệu điện ARV DN150

Van bướm tín hiệu điện ARV DN150 là gì?

Van bướm tín hiệu điện ARV DN150 là dòng van chuyên dùng trong các hệ thống yêu cầu theo dõi trạng thái đóng – mở của van từ xa. Sản phẩm kết hợp giữa van bướm cơ học và bộ tín hiệu điện gắn trên trục, cho phép truyền tín hiệu về tủ điều khiển trung tâm hoặc hệ thống giám sát.

Với kích thước DN150, van thường được lắp đặt trong các tuyến ống có lưu lượng lớn, phổ biến trong hệ thống phòng cháy chữa cháy, cấp nước kỹ thuật và hạ tầng công trình.

Chức năng giám sát của van bướm tín hiệu điện DN150

Van bướm tín hiệu điện ARV DN150 không đảm nhiệm vai trò điều khiển tự động, mà tập trung vào:

• Xác nhận trạng thái mở hoàn toàn / đóng hoàn toàn của van
• Gửi tín hiệu về tủ điều khiển hoặc trung tâm báo cháy
• Hỗ trợ kiểm soát, cảnh báo và quản lý vận hành hệ thống

Nhờ chức năng này, người quản lý dễ dàng nắm được tình trạng làm việc của đường ống mà không cần kiểm tra trực tiếp tại vị trí lắp đặt.

Thông tin kích thước và quy đổi DN150

• Kích thước danh nghĩa: DN150
• Quy đổi inch: 6 inch
• Đường kính ngoài ống tương thích: Ø168 mm

Thông tin quy đổi giúp lựa chọn chính xác van phù hợp với hệ thống DN150 tiêu chuẩn.

Cấu trúc và nguyên lý hoạt động tín hiệu điện

Van bướm tín hiệu điện ARV DN150 bao gồm:

• Thân van bướm: thực hiện chức năng đóng/mở dòng chảy
• Bộ tín hiệu điện: sử dụng công tắc hành trình để nhận biết vị trí trục van

Khi van ở trạng thái mở hoặc đóng hoàn toàn, bộ tín hiệu sẽ phát tín hiệu ON/OFF về hệ thống giám sát, đảm bảo trạng thái được cập nhật chính xác và kịp thời.

Ưu điểm nổi bật của van bướm tín hiệu điện ARV DN150

• Giám sát trạng thái van liên tục, chính xác
• Tăng độ an toàn cho hệ thống kỹ thuật và PCCC
• Thiết kế gọn, không làm thay đổi kết cấu đường ống
• Dễ tích hợp với hệ thống báo cháy, BMS
• Phù hợp các công trình yêu cầu quản lý tập trung

Thông số kỹ thuật van bướm tín hiệu điện ARV DN150

• Kích thước danh nghĩa: DN150
• Quy đổi kích thước: 6 inch – Ø168 mm
• Kiểu van: Van bướm tín hiệu điện
• Phương thức vận hành: Tay gạt kết hợp bộ tín hiệu điện
• Kiểu kết nối: Kẹp bích (Wafer) hoặc lắp bích (Flanged)
• Áp lực làm việc: PN10 – PN16
• Nhiệt độ làm việc: 0 – 80°C
• Vật liệu thân van: Gang, sơn phủ chống ăn mòn
• Đĩa van: Gang hoặc inox
• Trục van: Thép không gỉ
• Gioăng làm kín: Cao su EPDM
• Điện áp tín hiệu: 24V / 220V
• Dạng tín hiệu: ON/OFF
• Môi trường sử dụng: Nước, nước thải, hệ thống PCCC

Ứng dụng thực tế của van bướm tín hiệu điện ARV DN150

Van được sử dụng phổ biến trong:

• Hệ thống phòng cháy chữa cháy (PCCC)
• Chung cư, cao ốc, trung tâm thương mại
• Nhà máy, khu công nghiệp
• Trạm bơm, hệ thống cấp nước kỹ thuật
• Các hệ thống cần giám sát trạng thái van từ xa

Khả năng lắp đặt và tích hợp hệ thống

Van bướm tín hiệu điện ARV DN150 có thể lắp đặt trực tiếp trên đường ống DN150 hiện hữu. Bộ tín hiệu điện dễ dàng đấu nối với:

• Tủ điều khiển trung tâm
• Hệ thống báo cháy
• Hệ thống BMS

Việc tích hợp không làm ảnh hưởng đến kết cấu đường ống và giúp nâng cao hiệu quả quản lý vận hành toàn hệ thống.
