Van cổng gang DN125 ty nổi

Van cổng gang DN125 ty nổi là gì?

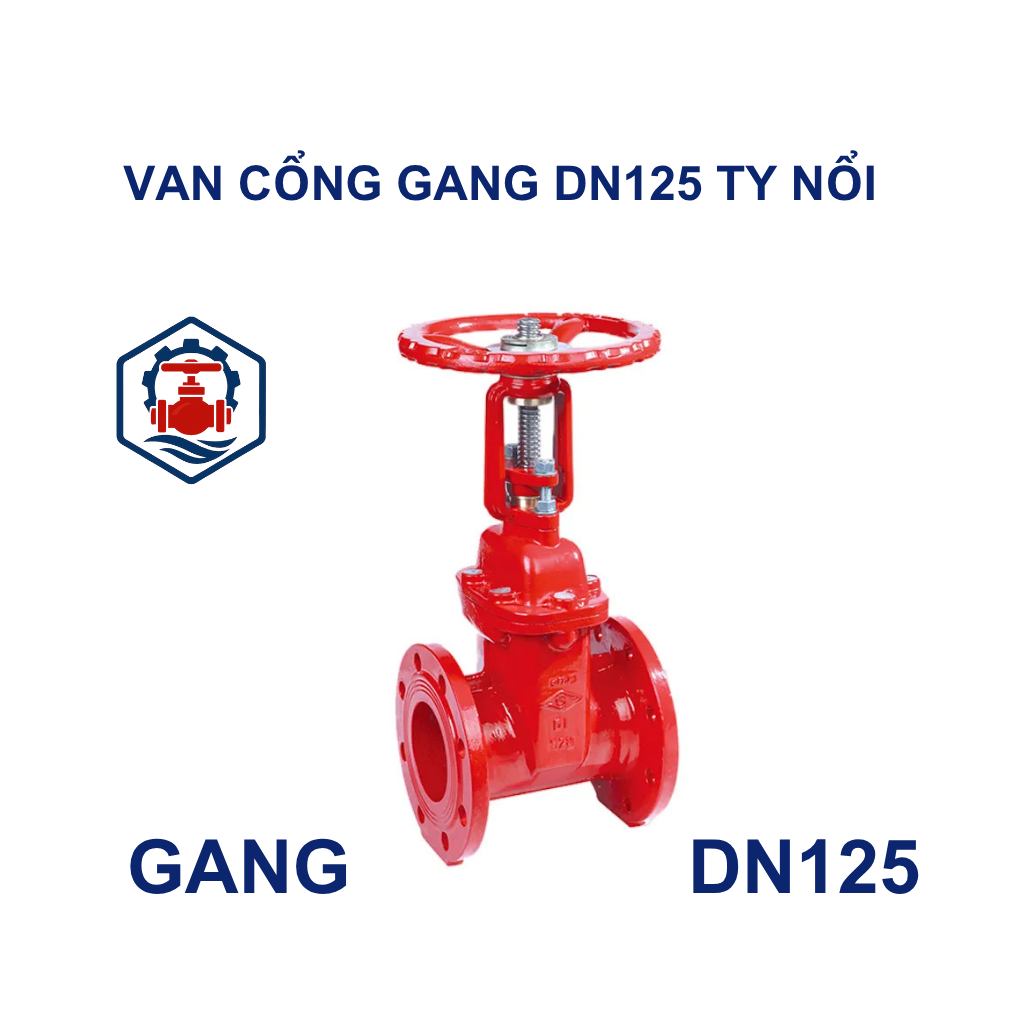

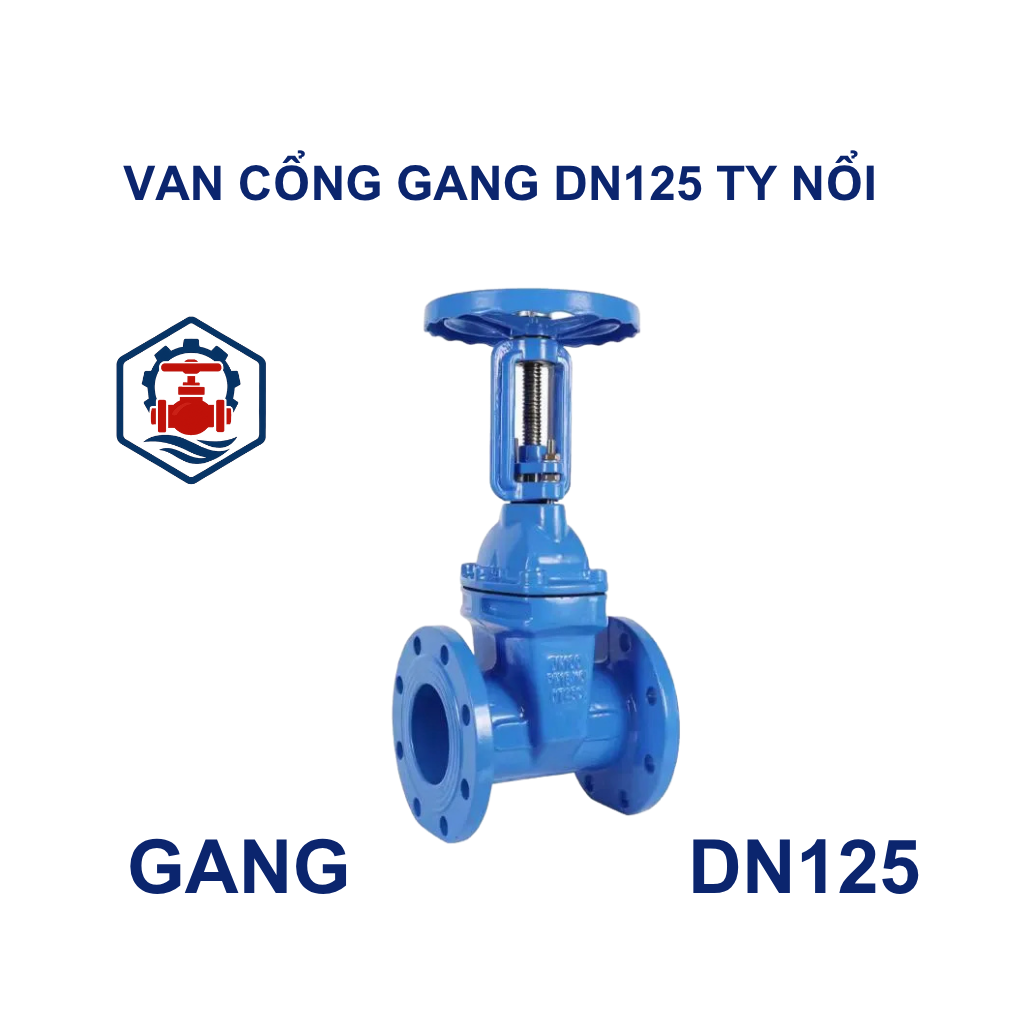

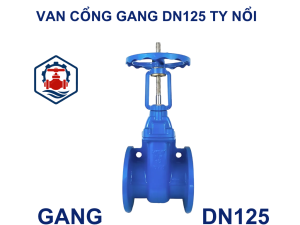

Van cổng gang DN125 ty nổi là thiết bị công nghiệp chuyên dùng để đóng mở dòng chảy trong hệ thống ống có đường kính danh định DN125 (tương đương phi 141mm hoặc 5 inch). Van được sản xuất từ vật liệu gang, với thiết kế trục ty nổi, tức là phần ty van nhô lên khi mở và hạ xuống khi đóng, cho phép người vận hành dễ dàng quan sát trạng thái hoạt động của van bằng mắt thường.

Thông số kỹ thuật van cổng gang DN125 ty nổi

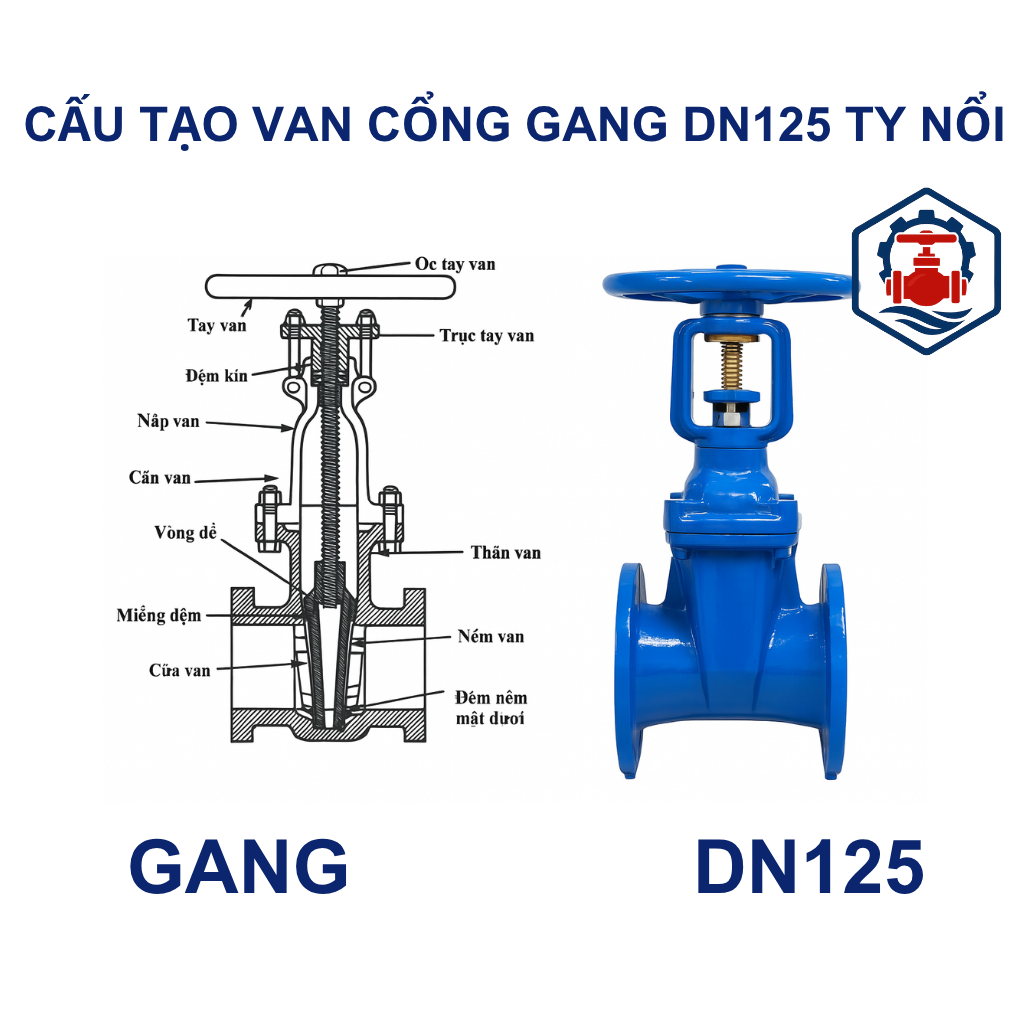

Cấu tạo của van cổng gang DN125 ty nổi

Van gồm các bộ phận chính:

• Thân van: Đúc bằng gang cầu hoặc gang xám, có khả năng chịu lực và chống ăn mòn tốt.
• Nắp van: Gắn với thân bằng hệ thống bu lông, dễ tháo lắp để kiểm tra hoặc bảo trì.
• Ty van (trục van): Làm từ inox, dạng nổi – di chuyển cùng với đĩa van, quan sát được bằng mắt thường.
• Đĩa van: Là bộ phận ngăn hoặc cho phép dòng lưu chất đi qua, thường được bọc cao su tăng khả năng làm kín.
• Gioăng làm kín: Đảm bảo không rò rỉ, sử dụng vật liệu EPDM hoặc NBR.
• Tay quay: Dùng để vận hành thủ công hoặc có thể gắn thêm mô tơ điện, bộ điều khiển khí nén.

Nguyên lý hoạt động của van ty nổi DN125

Van cổng ty nổi hoạt động theo cơ chế:

• Khi xoay tay quay theo chiều mở, ty van nâng lên kéo đĩa van lên khỏi dòng lưu chất → dòng chảy được thông suốt.
• Khi xoay tay quay theo chiều đóng, ty van hạ xuống đưa đĩa van trở lại vị trí chắn dòng → dòng lưu chất bị ngắt.
• Do thiết kế ty nổi, người sử dụng có thể dễ dàng xác định trạng thái đóng hoặc mở của van bằng mắt thường.

Đặc điểm ưu việt của van cửa gang DN125 ty nổi

• Quan sát dễ dàng: Ty nổi cho phép nhận biết trạng thái vận hành nhanh chóng.
• Độ bền cao: Gang cầu và inox chống ăn mòn, chịu được áp suất và nhiệt độ cao.
• Làm kín tuyệt đối: Gioăng cao su đàn hồi, đĩa van ép sát không rò rỉ.
• Phù hợp với nhiều tiêu chuẩn kết nối: Mặt bích đa dạng tiêu chuẩn JIS, BS, DIN.
• Dễ bảo trì, thay thế linh kiện: Cấu tạo đơn giản, các chi tiết có thể tháo rời dễ dàng.

Ứng dụng thực tế của van gang DN125 ty nổi

Van cổng gang DN125 ty nổi được sử dụng rộng rãi trong nhiều hệ thống và ngành công nghiệp như:

• Cấp nước đô thị, nhà máy xử lý nước
• Mạng lưới phòng cháy chữa cháy (PCCC)
• Trạm bơm, giếng khoan, hồ chứa nước
• Đường ống xử lý nước thải
• Hệ thống cấp nước nông nghiệp
• Công trình thủy lợi, đê điều, kênh dẫn

Lưu ý khi sử dụng van cổng mặt bích DN125 ty nổi

• Không dùng để điều tiết lưu lượng dòng chảy, chỉ sử dụng ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn.
• Lắp đúng chiều dòng chảy theo ký hiệu mũi tên trên thân van.
• Không sử dụng trong môi trường có hóa chất ăn mòn mạnh nếu không có lớp phủ đặc biệt.
• Thường xuyên kiểm tra trục van, gioăng và đĩa van để đảm bảo độ kín và hoạt động ổn định.
• Tránh va đập mạnh khi vận chuyển, lắp đặt để không ảnh hưởng đến hiệu năng làm việc.

Kết luận

Van cổng gang DN125 ty nổi là một trong những dòng van thông dụng và hiệu quả nhất trong hệ thống cấp thoát nước và công trình kỹ thuật. Với thiết kế ty nổi dễ quan sát, cấu trúc bền chắc, khả năng làm kín cao và tương thích đa dạng với nhiều hệ thống, đây là lựa chọn phù hợp cho các dự án dân dụng, công nghiệp và hạ tầng.
