Van cổng gang DN80 ty nổi

Van cổng gang DN80 ty nổi là gì?

Van cổng gang DN80 ty nổi là thiết bị cơ khí công nghiệp dùng để đóng/mở dòng chảy trong hệ thống ống dẫn có đường kính danh định DN80 (tương đương 3 inch hoặc phi 89mm). Van được chế tạo bằng gang, thiết kế ty nổi, tức trục van sẽ dịch chuyển lên xuống lộ ra bên ngoài trong quá trình vận hành, cho phép người sử dụng quan sát trực tiếp trạng thái hoạt động của van.

Thông số kỹ thuật van cổng gang DN80 ty nổi

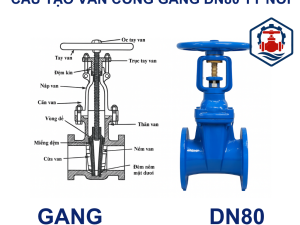

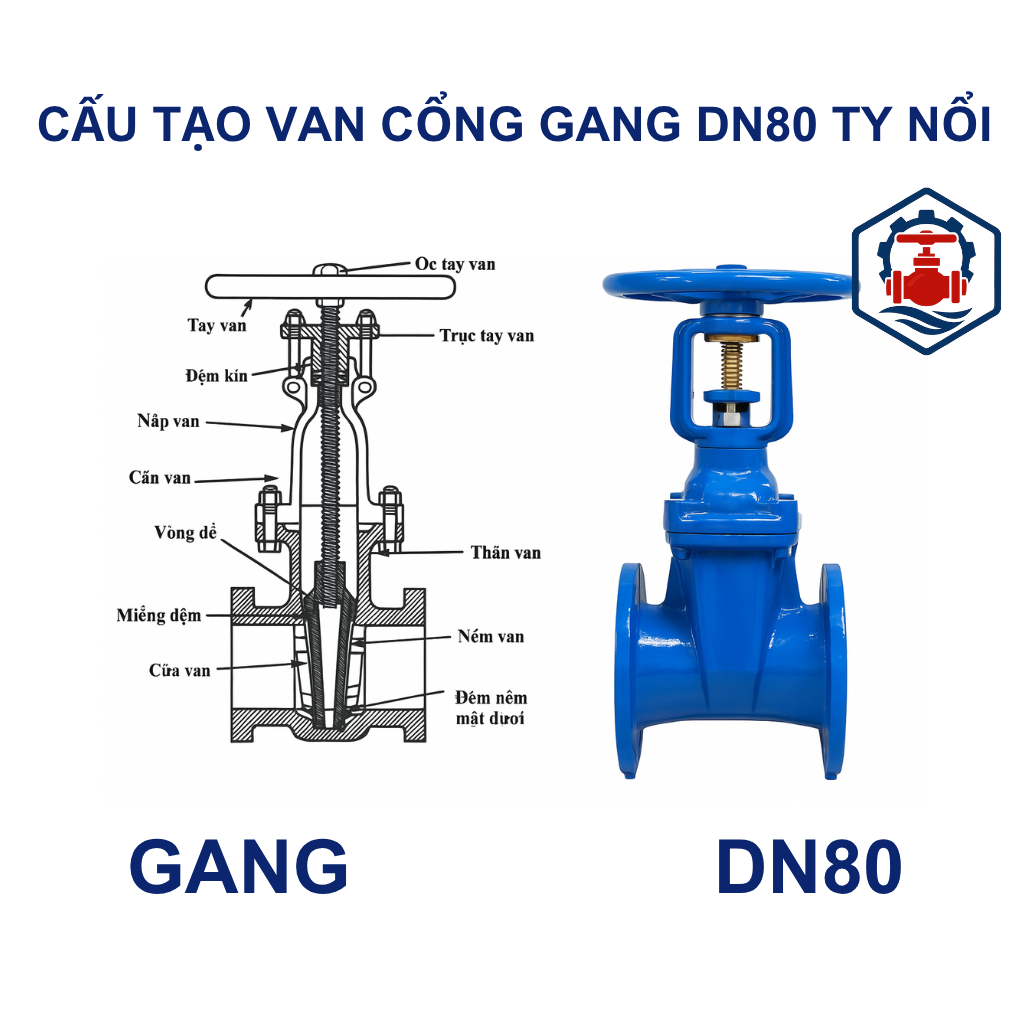

Cấu tạo của van cổng gang DN80 ty nổi

Van gồm các bộ phận cơ bản:

• Thân van: Làm từ gang cầu hoặc gang xám, đúc nguyên khối, chịu áp tốt.
• Nắp van: Nối với thân bằng bulong, có thể tháo rời để bảo trì.
• Trục van (ty van): Làm từ inox 304, dạng nổi – lộ ra ngoài khi vận hành.
• Cửa van (đĩa van): Được đúc bằng gang, phủ cao su EPDM hoặc NBR để tăng độ kín.
• Gioăng làm kín: Ngăn rò rỉ, chịu được áp suất và nhiệt độ cao.
• Tay quay: Điều khiển đóng/mở bằng tay, có thể thay thế bằng bộ truyền động điện, khí.

Cơ chế hoạt động của van ty nổi DN80

Van hoạt động theo nguyên lý chuyển động tuyến tính:

• Khi người vận hành xoay tay quay theo chiều mở, ty van nâng lên đồng thời kéo cửa van lên khỏi dòng chảy → dòng lưu chất được lưu thông.
• Khi xoay ngược chiều, ty van hạ xuống kéo theo cửa van đóng lại → ngăn dòng lưu chất.
• Ty nổi cho phép người vận hành dễ dàng xác định trạng thái van qua chiều cao của trục van.

Ưu điểm nổi bật của van cửa gang DN80 ty nổi

• Dễ quan sát trạng thái vận hành: Ty nổi nhô cao khi mở, giúp nhận biết nhanh.
• Chịu áp lực tốt, chống ăn mòn: Nhờ cấu tạo gang cầu + lớp phủ epoxy.
• Khả năng làm kín cao: Đĩa van bọc cao su ép sát, ngăn hoàn toàn rò rỉ.
• Tuổi thọ lâu dài: Vật liệu bền, cấu trúc đơn giản dễ bảo trì.
• Thay thế linh hoạt: Có thể lắp mô tơ điện, khí nén hoặc vận hành bằng tay.

Ứng dụng thực tế của van gang DN80 ty nổi

Van cổng ty nổi gang DN80 được ứng dụng rộng rãi trong nhiều lĩnh vực như:

• Hệ thống cấp nước sạch cho khu dân cư, nhà máy
• Mạng lưới phòng cháy chữa cháy (PCCC)
• Công trình thủy lợi, đê điều, hồ chứa
• Đường ống xử lý nước thải, trạm bơm
• Hệ thống điều phối lưu chất trong nhà máy công nghiệp

Lưu ý khi sử dụng van cổng mặt bích DN80 ty nổi

• Không dùng van để điều tiết dòng chảy, chỉ sử dụng để đóng/mở hoàn toàn.
• Kiểm tra định kỳ tình trạng trục van, đĩa van và gioăng làm kín.
• Tránh va đập mạnh khi vận chuyển và lắp đặt để không ảnh hưởng đến gioăng và kết cấu van.
• Lắp đặt đúng chiều dòng chảy, theo mũi tên chỉ hướng trên thân van.
• Không sử dụng trong môi trường có tính ăn mòn mạnh nếu không có lớp phủ đặc biệt.

Kết luận

Van cổng gang DN80 ty nổi là lựa chọn hiệu quả cho các hệ thống đường ống công nghiệp yêu cầu kiểm soát dòng chảy linh hoạt, dễ nhận biết trạng thái vận hành và độ bền cao. Với thiết kế đơn giản, chắc chắn, khả năng làm kín tốt, van đang được ứng dụng rộng rãi trong cấp thoát nước, PCCC và các công trình hạ tầng kỹ thuật.
