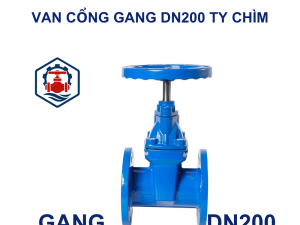

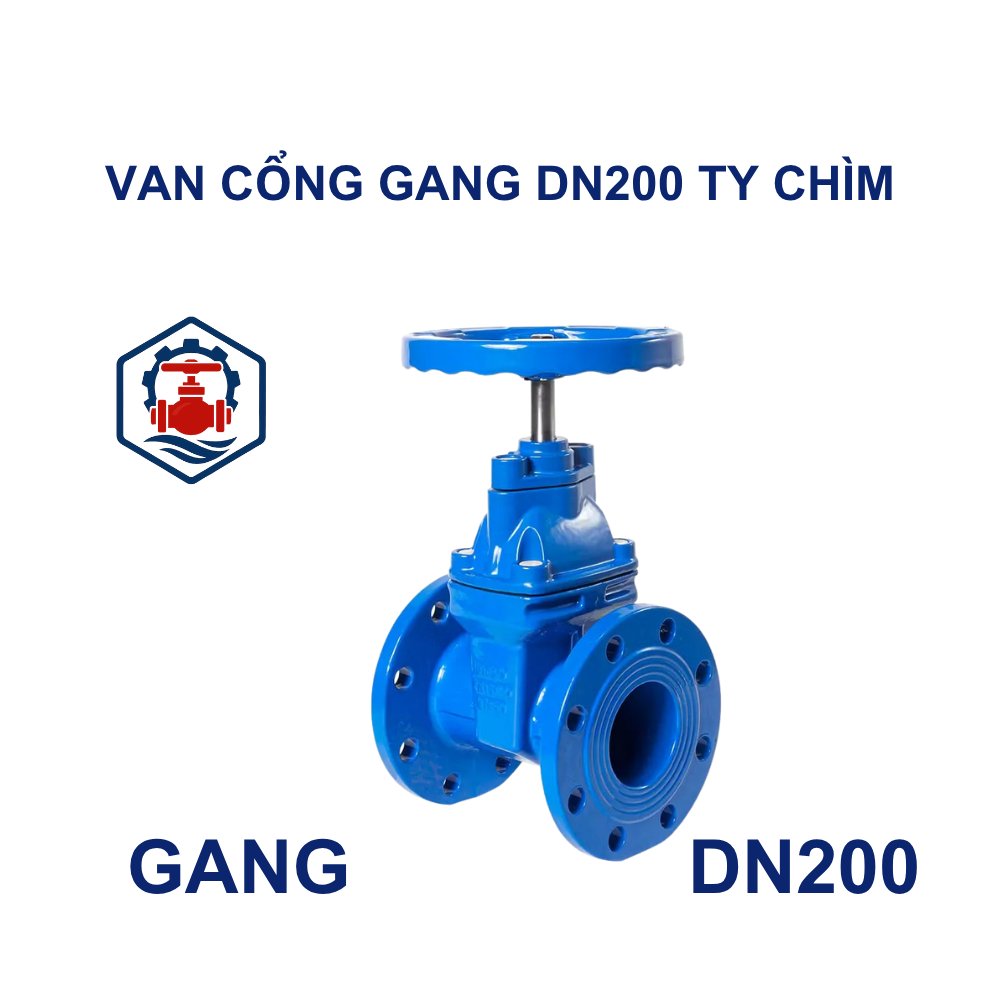

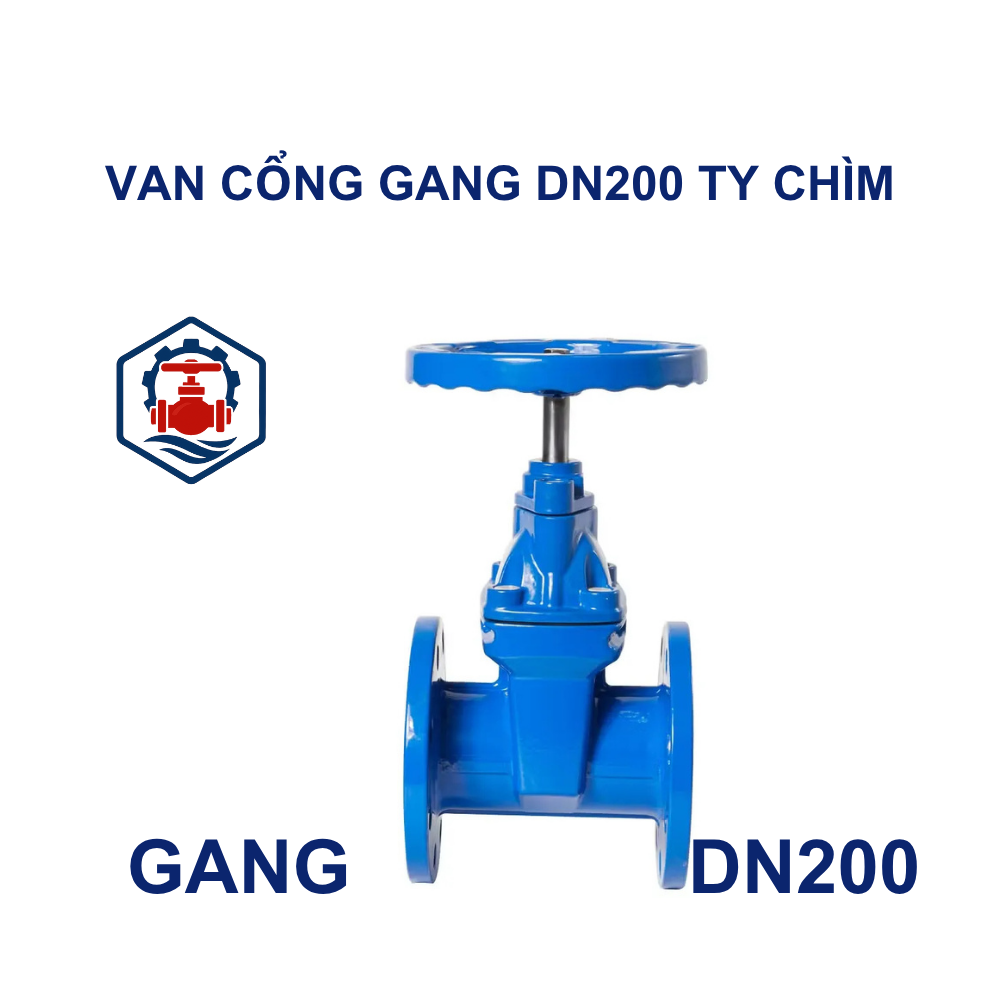

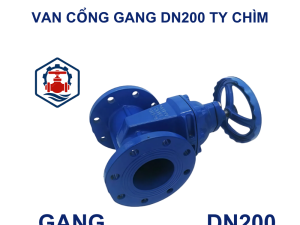

Van cổng gang DN200 ty chìm

Van cổng gang DN200 ty chìm là gì?

Van cổng gang DN200 ty chìm là loại van có thân bằng gang, kích thước tiêu chuẩn DN200, sử dụng trục ty chìm nằm hoàn toàn bên trong thân van. Khi vận hành, ty van không thay đổi chiều dài ra ngoài như van ty nổi, giúp tiết kiệm không gian lắp đặt và an toàn hơn trong môi trường dễ va chạm cơ khí.

Van hoạt động bằng cách nâng hạ đĩa van lên xuống để đóng hoặc mở hoàn toàn dòng chảy. Khi mở van hoàn toàn, dòng chất lỏng chảy qua không bị cản trở, giảm thiểu tổn thất áp suất.

Thông số kỹ thuật van cổng gang DN200 ty chìm

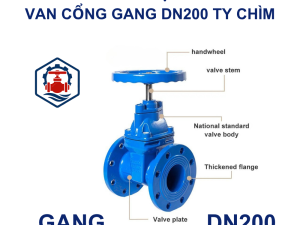

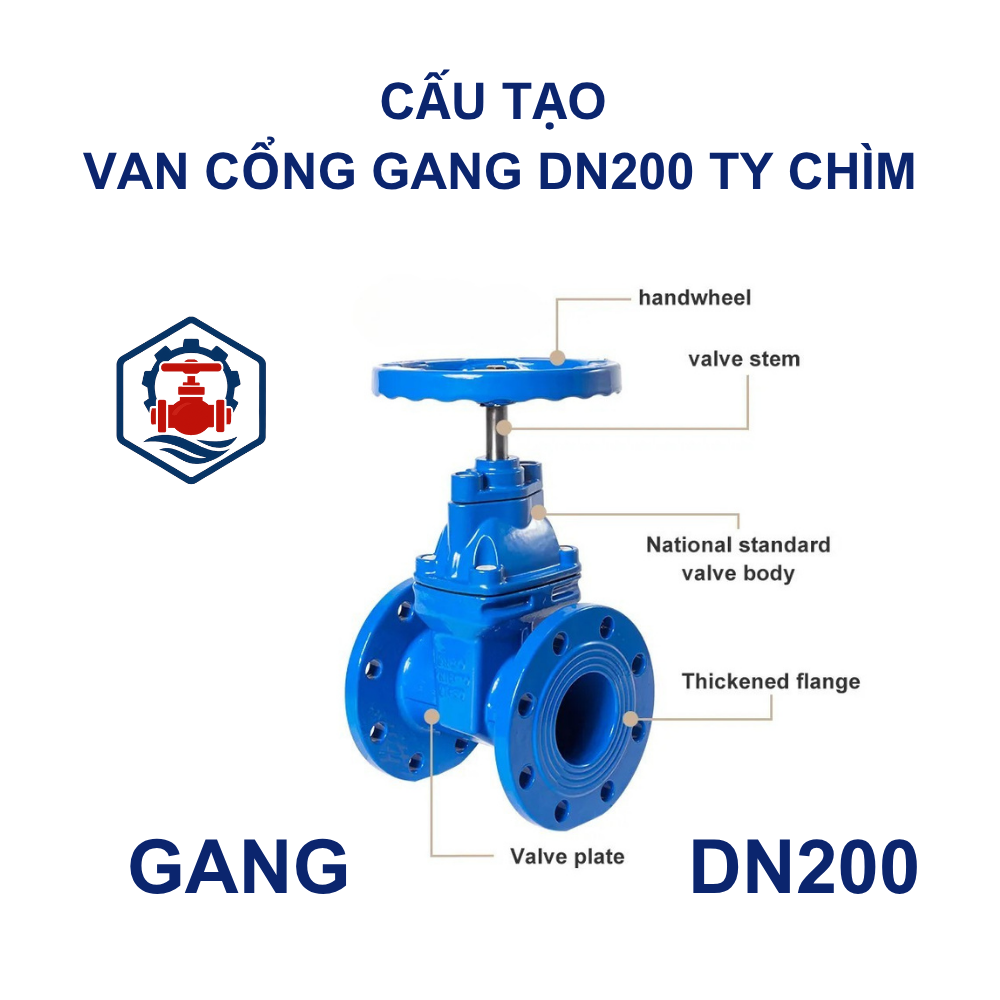

Cấu tạo của van cổng gang DN200 ty chìm

Van được thiết kế với các bộ phận chính:

• Thân van: Là phần khung chính bằng gang, có 2 mặt bích để lắp vào hệ thống ống.
• Nắp van: Gắn vào thân bằng bu lông, giúp dễ tháo lắp bảo trì.
• Đĩa van (cửa van): Được bọc cao su mềm nhằm đảm bảo độ kín khi đóng.
• Trục van (ty van): Ty chìm nằm trong thân, truyền lực đóng/mở từ tay quay đến đĩa.
• Tay quay: Thiết kế dạng bánh xe tròn, giúp người dùng thao tác dễ dàng.
• Gioăng làm kín: Ngăn rò rỉ lưu chất ra ngoài thân van.

Nguyên lý hoạt động của van cổng gang DN200 ty chìm

Van hoạt động theo nguyên lý nâng/hạ đĩa van bằng tay quay:

• Khi mở van, quay tay ngược chiều kim đồng hồ, ty van nâng đĩa lên để lưu chất đi qua.
• Khi đóng van, quay theo chiều kim đồng hồ, đĩa van hạ xuống ngăn dòng chảy.

Ty van hoàn toàn nằm bên trong thân nên không thay đổi chiều dài khi vận hành, giúp van gọn và phù hợp với môi trường hẹp hoặc hầm kỹ thuật.

Ưu điểm nổi bật của van cổng gang DN200 ty chìm

• Thiết kế tiết kiệm không gian: Trục chìm không chiếm diện tích ngoài thân.
• Vận hành mượt, ít hao mòn: Đĩa van bọc cao su giúp giảm ma sát và rò rỉ.
• Chịu áp tốt, độ bền cao: Gang cầu bền chắc, lớp epoxy chống ăn mòn hiệu quả.
• An toàn, dễ lắp đặt: Phù hợp các hệ thống PCCC, cấp nước công trình.
• Thay thế dễ dàng: Phổ biến, tương thích với nhiều tiêu chuẩn mặt bích.

Ứng dụng thực tế của van cổng gang DN200 ty chìm

Van cổng ty chìm được ứng dụng phổ biến trong nhiều hệ thống:

• Hệ thống cấp nước sạch đô thị, khu dân cư
• Đường ống nước trong nhà máy, khu công nghiệp
• Hệ thống phòng cháy chữa cháy (PCCC)
• Hệ thống xử lý nước thải, thoát nước
• Hệ thống cấp nước nông nghiệp, tưới tiêu

Lưu ý khi sử dụng van cổng gang DN200 ty chìm

• Không dùng để điều tiết lưu lượng thường xuyên, dễ gây mòn đĩa.
• Kiểm tra định kỳ gioăng và đĩa van để đảm bảo độ kín.
• Không lắp van ngược chiều dòng chảy, theo mũi tên chỉ hướng trên thân van.
• Lắp đặt đúng áp suất thiết kế, tránh sử dụng vượt ngưỡng chịu áp.
• Bảo dưỡng định kỳ tránh kẹt đĩa, rò rỉ trục van.

Kết luận

Van cổng gang DN200 ty chìm là lựa chọn tối ưu cho các hệ thống đường ống lớn nhờ khả năng đóng mở toàn phần, chịu áp cao, vận hành bền bỉ và thiết kế tiết kiệm không gian. Với những ưu điểm vượt trội và tính ứng dụng thực tế cao, sản phẩm này ngày càng được ưu tiên trong nhiều công trình hạ tầng kỹ thuật và công nghiệp.
