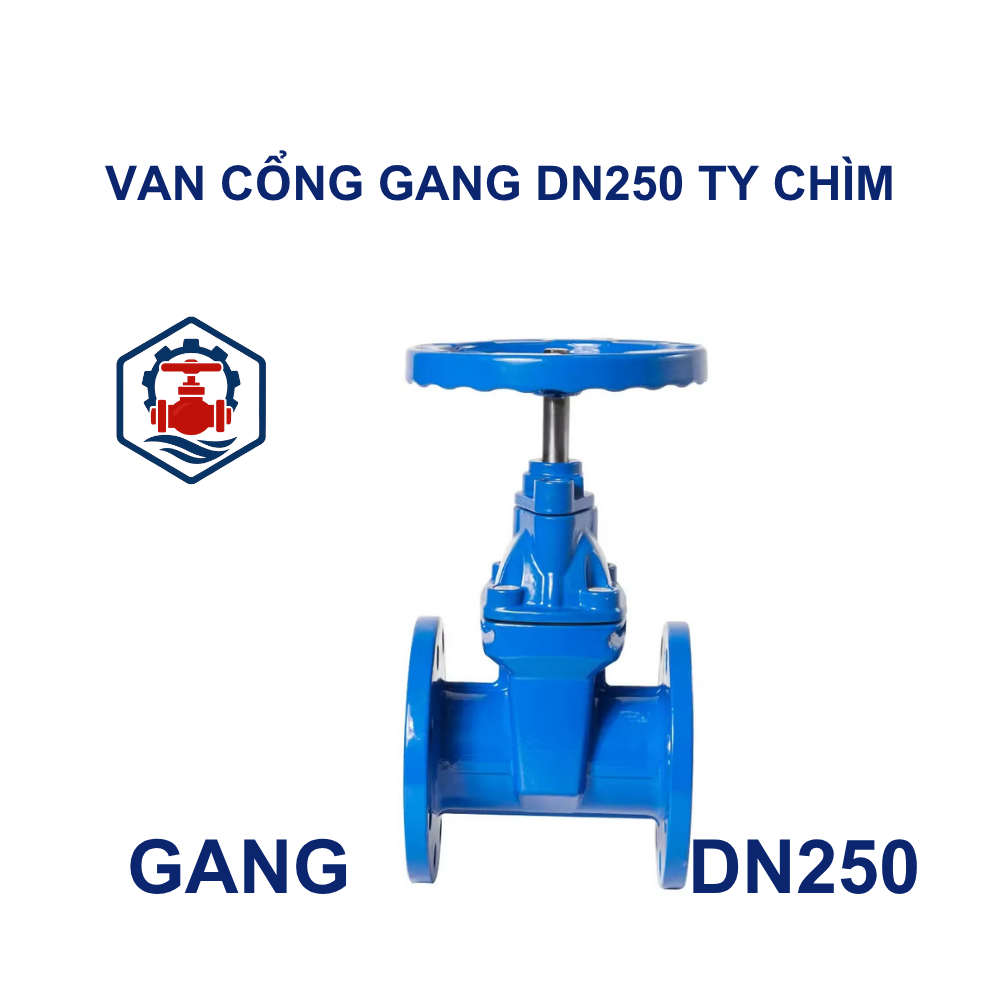

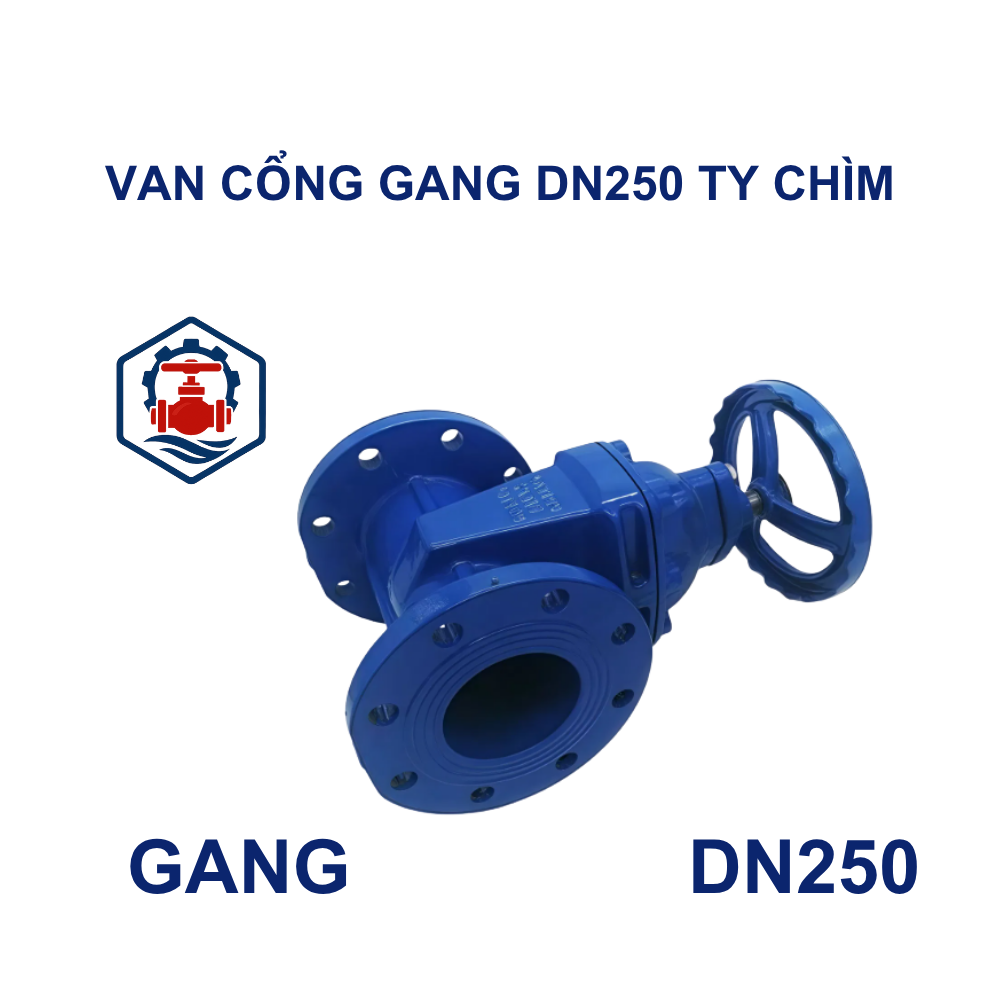

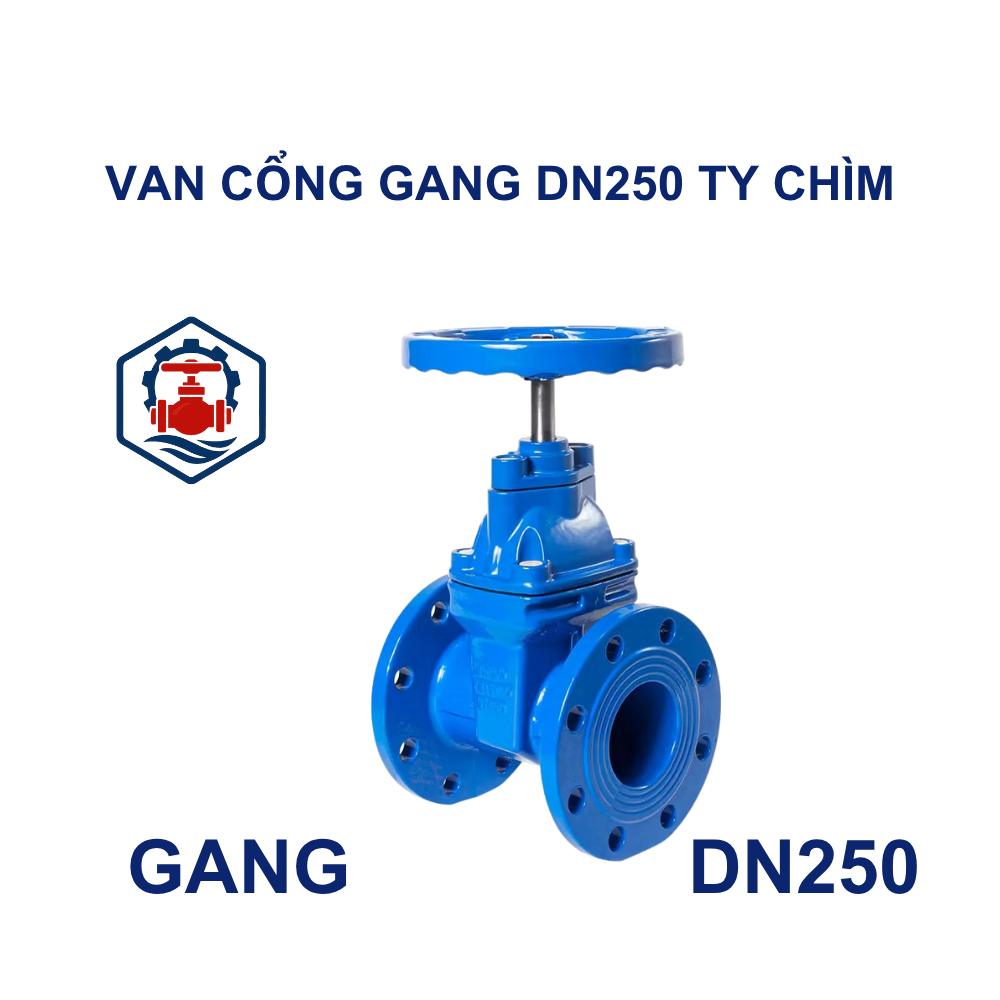

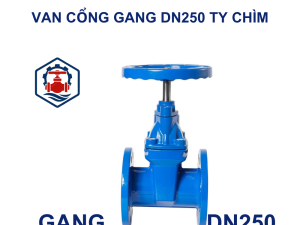

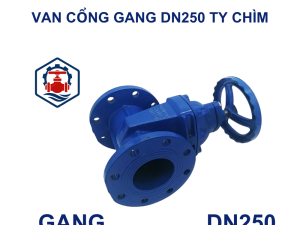

Van cổng gang DN250 ty chìm

Van cổng gang DN250 ty chìm là gì?

Van cổng gang DN250 ty chìm (Gate valve DN250 non-rising stem) là loại van có thân bằng gang, trục van (ty) được thiết kế chìm hoàn toàn bên trong thân van. Khi vận hành, trục không nâng lên khỏi thân van nên không thay đổi chiều cao tổng thể, giúp tiết kiệm không gian, an toàn trong môi trường hẹp.

Van vận hành bằng tay quay, đóng mở bằng cách hạ hoặc nâng đĩa van (cửa van) để ngăn hoặc cho phép dòng chất lỏng đi qua.

Tiêu chuẩn kỹ thuật van cổng gang DN250 ty chìm

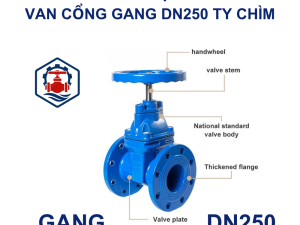

Cấu tạo van cổng gang DN250 ty chìm

Van bao gồm các bộ phận chính:

• Thân van: Làm từ gang, kết nối dạng mặt bích hai đầu.
• Nắp van: Gắn bằng bu lông với thân, có thể tháo lắp để bảo trì.
• Đĩa van (cửa van): Dạng hình tròn, trượt lên xuống để đóng/mở dòng chảy.
• Trục van (ty chìm): Nằm trong thân van, không lộ ra ngoài khi vận hành.
• Tay quay: Gắn phía trên trục, dùng để điều khiển bằng tay.
• Gioăng làm kín: Ngăn rò rỉ giữa các bộ phận, tăng độ kín khít.

Nguyên lý hoạt động của van cổng gang DN250 ty chìm

Van hoạt động theo nguyên lý trượt:

• Khi mở van, quay tay ngược chiều kim đồng hồ → trục quay nâng đĩa van lên, cho phép dòng chảy lưu thông hoàn toàn.
• Khi đóng van, quay theo chiều kim đồng hồ → trục hạ đĩa xuống, chặn dòng chảy.

Trục van nằm chìm trong thân nên dù đóng hay mở, chiều cao van không thay đổi. Điều này giúp van thích hợp với khu vực trần thấp, hầm kỹ thuật hoặc không gian hẹp.

Ưu điểm nổi bật của van cổng gang DN250 ty chìm

• Tiết kiệm không gian lắp đặt: Trục không nhô lên trên như van ty nổi.
• Độ kín cao: Đĩa van bọc cao su mềm giúp ngăn rò rỉ hiệu quả.
• Chịu áp tốt, bền bỉ: Thân gang kết hợp sơn epoxy tăng độ bền và chống ăn mòn.
• Hoạt động mượt mà, ít bảo trì: Cơ chế đóng mở nhẹ nhàng, vận hành đơn giản.
• Phổ biến và dễ thay thế: DN250 là kích cỡ thông dụng trong hệ thống công nghiệp và dân dụng.

Ứng dụng thực tế của van cổng gang DN250 ty chìm

Van được sử dụng trong nhiều hệ thống như:

• Cấp thoát nước cho đô thị, tòa nhà, khu công nghiệp
• Hệ thống phòng cháy chữa cháy (PCCC)
• Xử lý nước thải, hệ thống bơm nước sạch
• Hệ thống nhà máy sản xuất thực phẩm, hóa chất
• Nông nghiệp, thủy lợi, tưới tiêu

Lưu ý khi sử dụng van cổng gang DN250 ty chìm

• Không sử dụng để điều tiết lưu lượng thường xuyên vì dễ gây mài mòn đĩa.
• Tuân thủ đúng chiều dòng chảy theo hướng mũi tên trên thân van.
• Lắp đặt van tại vị trí dễ thao tác bảo trì và không bị ngập nước lâu ngày.
• Thường xuyên kiểm tra gioăng và lớp phủ epoxy, tránh rò rỉ hoặc ăn mòn.
• Đóng mở từ từ để tăng tuổi thọ trục và đĩa van.

Kết luận

Van cổng ty chìm gang DN250 là thiết bị không thể thiếu trong các hệ thống cấp thoát nước, PCCC và xử lý công nghiệp nhờ vào thiết kế thông minh, khả năng vận hành ổn định và độ bền vượt trội. Với cấu tạo trục chìm giúp tiết kiệm không gian, cùng với khả năng chịu áp và kín nước tốt, sản phẩm là lựa chọn hàng đầu cho các công trình hiện đại.
